AC/DC SERIENAUSRÜSTUNG
Inbetriebnahme
16. Steuerbuchse
D i e 5 - p o l i g e B u c h s e w i r d z u m A n s c h l i e ß e n e i n e s B r e n n e r s c h a l t e r s o d e r e i n e r
F e r n b e d i e n u n g a n d i e S c h a l t k r e i s e d e r S c h w e i ß s t r o m q u e l l e v e r w e n d e t :
Um einen Verbindung herzustellen, richten Sie die Passfedernut aus, stecken Sie den
Stecker ein und drehen Sie den Gewindeanschluss einmal im Uhrzeigersinn.
17. Plus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und
festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten
VORSICHT
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.

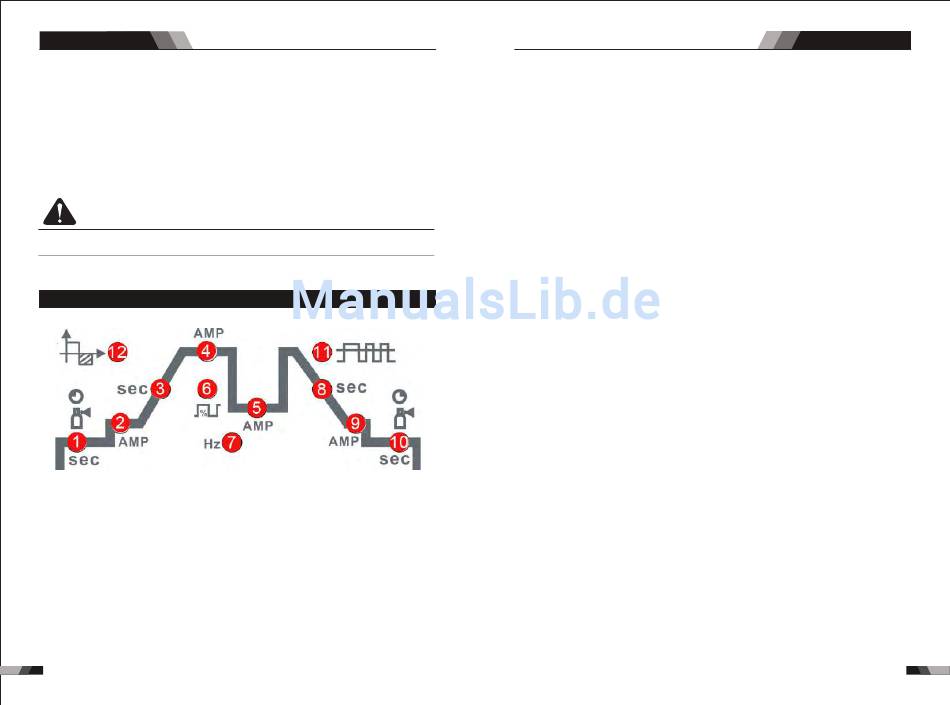

2.2 Bedienfeld

1. Gasvorlauf
Einstellbar zwischen 0.1 - 10S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird verwendet, um bei
Betätigung des Brennerschalters vor Zündung des Lichtbogens Gas in die Schweißzone
strömen zu lassen. Mit dieser Steuerung wird die Porosität am Schweißnahtanfang
erheblich reduziert.
2. Startstrom
Einstellbar zwischen 10 - 100 Ampere
Dieser Parameter ist nur in den TIG-Schweißmodi mit vierstufigem Schalterbetrieb (4T)
aktiv und wird dafü r verwendet, den Zü n dstrom zum TIG-Schweißen einzustellen. Der
Anfangswert des Schweißstroms wird so lange beibehalten, bis der Brennerschalter
nach dem Betä t igen wie der losgelassen wird
18
AC/DC SERIENAUSRÜSTUNG
3. Stromanstieg
Verstellbereich:0.1S-10S (0.1S increments)
Dieser Parameter ist nur in den TIG-Schweißmodi mit vierstufigem Schalterbetrieb (4T)
aktiv und wird zur Einstellung der Zeit verwendet, in der der Schweißstrom nach dem
Betätigen und Loslassen des Brennerschalters vom Schweißstrom-Anfangswert zum Wert
High (obere Stromstärke) oder BASE (Grundstrom) erhö h t wird.
4. Maximalstromstärke
Verstellbereich
V1841:10 - 180 AMP (DC TIG und AC HF TIG),10 – 170AMP (Stick Modus)
Mit diesem Parameter wird im TIG-Modus die Stromstärke eingestellt. Mit diesem
Parameter wird auch die STICK Stromstärke eingestellt.
5. Grundstromstärke
Verstellbereich
V1841: 10 –180AMP (DC TIG Modus), 10 – 180 AMP (AC HF TIG Modus)
6. Impulsdauer
Einstellbar zwischen 10%-90%
Mit diesem Parameter wird bei eingeschaltetem PULSE-Modus (Impulslichtbogen-
schweißen) der prozentuale Zeitanteil der IMPULSFREQUENZ für die obere
Stromstärke eingestellt.
7. Impulsfrequenz
Einstellbar zwischen 1HZ – 200HZ
Mit diesem Parameter wird bei eingeschaltetem PULSE-Modus die IMPULSFREQUENZ
eingestellt.
8. Stromabsenkung
Einstellbar zwischen 0.1 – 10S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird zur Einstellung der Zeit
verwendet, in der der Schweißstrom nach dem Betätigen des Brennerschalters auf den
Wert des Kraterfüllstroms abgesenkt wird. Diese Steuerung dient dazu, Krater zu
beseitigen, die sich am Ende einer Schweißnaht bilden können.
9. Schlussstrom
V1841:Einstellbar zwischen 10 – 180 AMP
Dieser Parameter läuft ausschließlich im (4T) TIG Modusund wird verwendet um beim
TIG Schweißen eine Stromstärke zum Beenden der Schweißnaht einzustellen. Der
chlussstrom bleibt so lange eingeschaltet, bis der Brenner-schalter nach dem Betätigen
wieder losgelassen wird. Hinweis: Der Maximalwert des Schlussstroms ist auf den
Einstellwert des Grundschweißstroms begrenzt.
10. Gasnachlauf
Einstellbar zwischen 0.1 – 10S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird verwendet, um die
Dauer des Zeitraums einzustellen, in dem nach Erlöschen des Lichtbogens Gas
nachströmt. Mit dieser Steuerung wird die Oxidation der Wolframelektrode erheblich
reduziert.
Inbetriebnahme
19
