MIG SERIENAUSRÜSTUNG
Inbetriebnahme

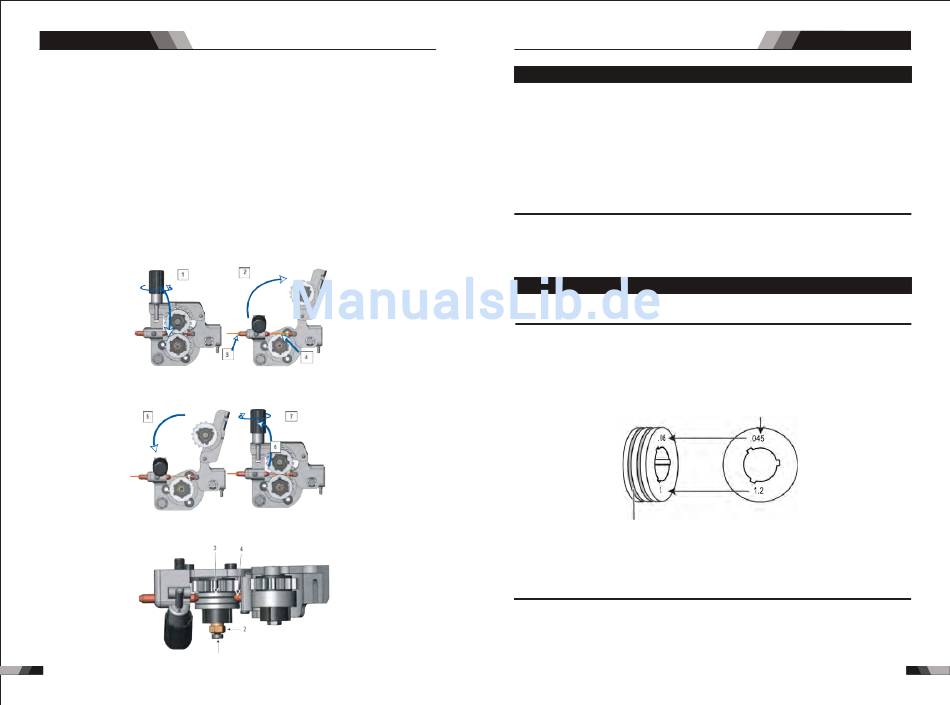

1. Falls nötig, lockern Sie denHebel zum Einstellen des Federdrucks. Schwingen Sie diesen
dann nach unten (siehe Teil 1).
2. Bewegen Sie Arm der Andruckrolle (oben), indem sie ihn nach rechts drücken(siehe Teil 2).
3. Stellen Sie sicher, dass das Drahtende frei von Grat und Verbiegungen ist.Fädeln Sie
das es durch die Eingangsdrahtführung und über die Einzugswalze. Gehen Sie sicher,
dass Sie dabei sie dafür vorgesehene Einkerbung benutzen (siehe Teil 2).
4. Legen Sie den MIG Draht über die Antriebsrolle, durch die Ausgangsdrahtführung und
am MIG Schweißbrenner Adapter vorbei. Passen Sie dann den MIG Brenner an, um
sicherzugehen, dass der MIG Draht in die Laufbüchse des Brenners führt.
5. Schließen Sie den Arm der Andruckrolle.
6. Bewegen Sie den Hebel zum Einstellen des Federdrucks wieder in seine Ursprungsposition.
7. Benutzen Sie den Hebel zum Einstellen des Federdrucks, um einen angenehmen Zustand
zu erzeugen (im Uhrzeigersinn zum Festigen und gegen den Uhrzeigersinn zum Lösen).
8. Die letzte Abbildung zeigt den erfolgreich eingesetzten Draht. Gehen Sie weiter zum
nächsten Abschnitt für angemessene Einstellungen der Spannung.
132 132
1
MIG SERIENAUSRÜSTUNG

2.8 Einstellung der Spannung der Einzugswalze

Die Walze auf dem beweglichen Arm übt über die Vorrichtung für einstellbare Spannung
Druck auf die gerillteWalze aus. Die Spannungseinstellung sollte auf minimale Spannung
gestellt sein, um ausreichende Drahtführung ohne Abrutschen zu ermöglichen. Sollte der
Draht trotzdem abrutschen und die Überprüfung des Drahtes des MIG Brenners zeigt keine
Verformungen oder Verschleiß auf, muss die Laufbüchse des Kabelkanals auf Knickstellen
oder Verstopfungen durch Metallflocken überprüft werden. Wenn dies nicht der Grund für
das Abrutschen ist, kann der Druck der Walze durch Drehen der Spannungsverstellung im
Uhrzeigersinn erhöht werden. Die Nutzung von erhöhtem Druck führt zu starkem Verschleiß
der Einzugswalze, Antriebswelle und des Motorlagers.
HINWEIS
Original Kontaktspitzen und Büchsen sollten benutzt werden. Teile von Drittanbietern sind
aus minderwertigen Materialien geschaffen und können daher beim Drahtschub zu
Problemen führen.

2.9 Wechseln der Einzugswalze

HINWEIS
Einzugswalzen haben oftmals einen Anti-Rost-Schutzfilm, der vor dem Einsetzen abgewa-
schen werden muss. Eine Einzugswalze hat vier Einkerbungen von verschiedenen Größen.
Die gelieferte Einzugswalze ist für 0.6mm und 0.8mm installiert.
Die eingeprägte Markierung verweist auf die Rille, die am weitesten von besagter Markierung
entfernt ist. Nach dem Montieren wird diese Rille am nächstem am Motor sein und die, die
aufgezogen werden sollte. Um den korrekten Drahtschub zu garantieren, muss die Rille, die
dem Motor am nächsten ist der Größe des Elektroden Drahtes entsprechen.
1.2mm (.045") Einkerbung
Die Größe, die DieGröße, die beimEinbau der Vorschubrollesichtbarist, ist die Nutgrößeim
Einsatz.beimEinbau der Vorschubrollesichtbarist, ist die NutgrößeimEinsatz.
HINWEIS
Alle Einzugswalzen haben ihre Drahtgröße auf der Seite der Walze eingestanzt. Bei Walzen
mit verschiedengroßen Rillen die äußere (bei montierter Walze sichtbare) eingestanzte
Drahtgröße ist die, die in Benutzung ist. Beziehen Sie sich bei der Auswahl und Bestellung
von Einzugswalzen Sets auf den Anhang, um die richtige auszuwählen.
Inbetriebnahme
