MIG SERIENAUSRÜSTUNG
Inbetriebnahme
HINWEIS
Die folgende Konfiguration ist bekannt als Straight Polarity oder DC Elektroden positive.
Es wird hauptsächlich für DC LIFT TIG Schweißen auf den meisten Materialien wie zum
Beispiel Stahl oder Edelstahl verwendet.
1. Schalten Sie den Ein- / Ausschalter (auf dem hinteren Bedienfeld) auf OFF.

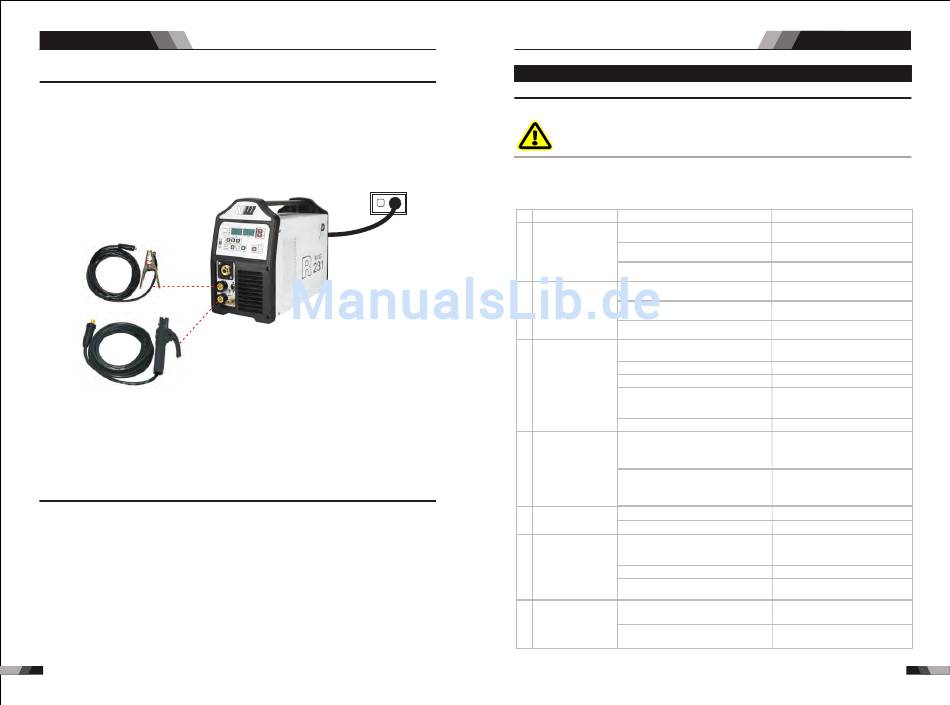

2. Verbinden Sie das Arbeitskabel und den STICK wie in Abbildung gezeigt.
Erdungsklemme
Elektrodenhalter
3. Ändern Sie den Schweißmodus in STICK.
4. Stellen Sie den Schweißstromregler der Positiv- und Negativ-Kontrolle auf die gewünschte
Stromstärke.
5. Installieren Sie Stabelektrode in der Elektrodenhalterung.
6. Jetzt können Sie mit dem STICK Schweißen beginnen.
HINWEIS
Zum Schweißen, streichen Sie die Elektrode über das Arbeitsteil um einen Lichtbogen zu
erzeugen und bewegen Sie ihn langsam mit einer konstanten Bogenlänge an dem
Arbeitsteil entlang.
142

3.1 Grundlegende Fehlerbehebung

Bei fehlerhaften komplexen Unterbaugruppen muss die Schweißstromstärke zum Reparieren
an einen zugelassenen Händler zurückgebracht werden. Die Grundlegende Fehlerbehebung,
Stromversorgung
die ohne besondere Ausrüstung und Fachwissen erfolgen kann.
Nr.
1
2
3
4
5
6
7
MIG SERIENAUSRÜSTUNG
Die Stromstärke in diesem Gerät ist extrem hoch und daher
gefährlich. Versuchen Sie nicht, es zu öffnen oder zu reparieren
außer Sie sind eine qualifizierte Person des Elektrik Fachhandels
und haben ein hartes Training in Strommessungsstrategien und
WARNUNG
Fehlerbehebung absolviert.
Fehler Gründe
Stromversorgung
Lüftung ist defekt
ist eingeschaltet,
Betriebszustan-
Etwas blockiert die Lüftung
dsanzeige ist
erleuchtet, Lüftung
The start capacitor of fan damaged
funktioniert nicht
Das Licht ist defekt oder nicht richtig
Stromversorgung
verbunden
ist eingeschaltet,
Lüftung funktioniert,
Steuertafel ist defekt
Betriebszustan-
dsanzeige leuchtet
Anzeigefeld ist defekt
nicht
Das Netzkabel ist nicht richtig
eingesteckt
Stromversorgung
Stromkabel ist defekt
ist eingeschaltet,
Einschaltknopf ist defekt
Lüftung funktioniert
nicht, Betriebs-
Das Licht der Betriebszustan-
zustandsanzeige
dsanzeige ist defekt oder die
leuchtet nicht
Probleme aus Nr.2
Die Netzplatine ist defekt
Stromversorgung
ist eingeschaltet,
Die Steuertafel ist defekt
Betriebszustan-
dsanzeige ist
erleuchtet, Lüftung
Der erste Inverter Schaltkreis ist
funktioniert, kein
beschädigt
Schweißausgang
vorhanden
Die Nummer des Das Anzeigefeld ist beschädigt
Displays ist nicht
Die digitale Röhre ist defekt
intakt
Der Überhitzschutz ist an
Keine Leerlaufspan-
nung (MMA)
Der Hauptstromkreis ist defekt
Das Gerät ist defekt
Der angezeigte
Die minimale Anzeige, stimmt nicht mit
Schweißstrom
dem wirklichen Wert überein
stimmt nicht mit
Der max. Angezeigte, stimmt nicht mit
dem wirklichen
dem wirklichen Wert überein
Wert überein

Fehlerbehebung

Lösung
Wechseln Sie den Lüfter
Entfernen Sie den Störfaktor
Wechseln Sie den Kompensator
Wechseln Sie das Netzlämpchen
Ersetzen Sie sie
Ersetzen Sie es
Verbinden Sie es richtig
Reparieren oder wechseln Sie es
Tauschen Sie ihn aus
Wechseln Sie das Licht oder
beziehen Sie sich auf die
Lösungen von Nr.2
Ersetzen Sie sie
Ersetzen Sie sie
Ersetzen Sie ihn
Wechseln Sie das Anzeigefeld aus
Tauschen Sie sie aus
Warten Sie ein paar Minuten, dann
kann die Maschine wieder normal
genuzt werden
Überprüfen und reparieren Sie ihn
Kontaktieren Sie den Verkäufer
oder Hersteller
Stellen Sie das Potentiometer min,
auf der Netzplatine, ein
Stellen Sie das Potentiometer max.,
auf der Netzplatine, ein
