Zusammenfassung STICKSERIEN AUSRÜSTUNG
HINWEIS
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Serviceab.

1.7 Mitgelieferte Einzelteile

E221
◆ 3M Netzkabel
◆ 200 Ampere Elektrodenhalter 3M
◆ 200 Ampere Erdungsklemme 3M
◆ 4MTIGSchweißbrennerWP26
◆ Benutzerhandbuch

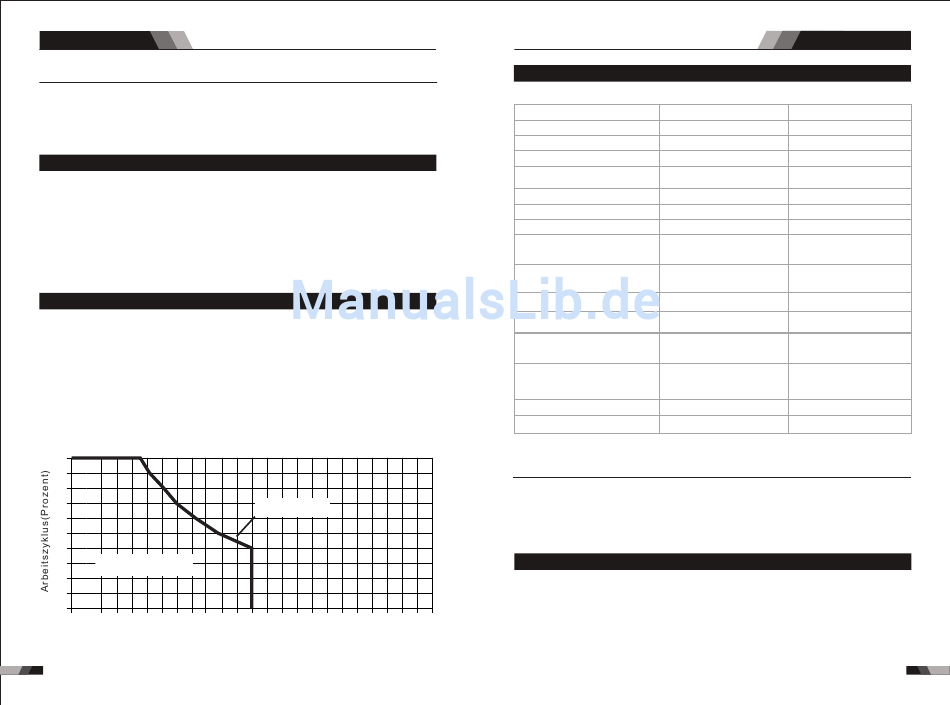

1.8 Arbeitszyklus

Der Nennbetriebswirkungsgrad einer Schweißstromquelle ist eine Aussage über die
Zeit, in der er mit seiner Bemessungsschweißstromleistung betrieben werden kann, ohne
die Temperaturgrenzen der Isolierung der Bauteile zu überschreiten. Um die 10-Minuten-
Einschaltdauer zu erklären, wird folgendes Beispiel verwendet. Man nehme an, dass eine
Schweißstromquelle so ausgelegt ist, dass sie bei einem Arbeitszyklus von 40% arbeitet,
das sind 200 Ampere bei 28,0 Volt. Dies bedeutet, dass sie so konstruiert und gebaut wurde,
dass sie die Nennstromstärke (200A) für 4 Minuten, d. H. Lichtbogenschweißzeit, aus jeder
10-Minuten-Periode (40% von 10 Minuten ist 4 Minuten) ergibt. Während der anderen 6
Minuten der 10-Minuten-Periode muss die Schweißstromquelle im Leerlauf laufen und
abkühlen lassen.
10 0
90
80
7 0
60
50
4 0
Sicherer Arbeitsvorgang
30
(TIG&STICK)
2 0
1 0
0
0 100 1 2 0 1 4 0 1 6 0
Schweißstromstärke(Ampere)
40
E221 STICK/TIG
1 8 0 200 2 2 0 2 4 0 2 6 0 2 8 0
1.9 Spezifikationen für E301 und E401
Bezeichnung
Gewicht der Schweißgeräts
Abmessungen des Schweißgeräts
Kühlung
Schweißmaschinentyp
Europäische Normen
Anzahl der Phasen
Nominal Supply Voltage
Spannung der Netzeinspeisung,
nominal
Schweißstrombereich
(DC STICK-Modus)
Eingangsstrom effektiv
Eingangsstrom max
Erforderliche Auslegung des
Einphasengenerators
STICK
Schweißstrom bei,
40°C, 10 min
Ruhespannung
Schutzgrad
HINWEIS
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Serviceab.
1.10 Mitgelieferte Einzelteile
E301/E401
◆ 3M Netzkabel
◆ 300 Ampere Elektrodenhalter 3M
3 0 0 3 2 0
◆ 300 Ampere Erdungsklemme 3M
◆ Benutzerhandbuch
STICKSERIEN AUSRÜSTUNG
VECTOR DIGITAL E301 STICK
19.2 kg
H515mmxB224mmxT375mm
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
3
400V +/- 15%
50/60Hz
30 - 300A
13.6A
17.5 A
18.2KVA
300A @ 60%, 32V
232A @ 100%, 29.3V
66V DC
IP23
Zusammenfassung
VECTOR DIGITAL E401 STICK
26.3 kg
H540mmxB235mmxT445mm
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
3
400V +/- 15%
50/60Hz
30 - 400A
20. 4A
26. 3A
27.3kVA
400A @ 60%, 36V
310A @ 100%, 32.4V
66V DC
IP23
