STICKSERIEN AUSRÜSTUNG

E-Serie

Kapitel 2
STICKSERIEN AUSRÜSTUNG
36
STICKSERIEN AUSRÜSTUNG

1.1 Kurze Zusammenfassung

E161, E201, E221, E301, E401 Schweißgeräteübernehmen die neuste Puls-Weiten-
Modulationstechnologie (PWM) und ist einem IGBT (insulatedgatebipolartransistor) Antriebs-
modul, das Arbeitsfrequenz in Mittelfrequenz umwandeln und den ursprünglich großen
Frequenzumformer durch einen kleineren Mittelfrequenztransformator austauschen kann,
ausgestattet.
Somit kennzeichnet es sich durch Mobilität, Kompaktheit, geringes Gewicht und nied-
rigen Verbrauch.
E161, E201, E221, E301, E401 STICK Charakteristika:
MCU Kontrollsystem, reagiert sofort auf alle Veränderungen.
◆
Hochfrequenz und Hochspannung für die Lichtbogenzündung, um den Erfolg der
◆
entzündeten Lichtbogen zu gewährleisten
Vermeiden des Wechselstrom-Lichtbogenb
◆
Pedal steuert den Schweißstrom
◆
TIG / DC-Betrieb, wenn die Wolfram-Elektrode das Werkstück beim Schweißen
◆
berührt, tritt Kurzschlussstrom auf, um den Wolfram zu schützen.
Intelligenter Schutz: Überspannung, Überstrom, Überhitzung, wenn die oben
◆
aufgeführten Probleme auftreten, ist die Warnungslampe auf der Vorderseite
eingeschaltet und der Ausgangsstrom wird
Anti-Stick Funktion tritt automatisch auf, wenn die Elektrode länger als 2 Sekunden
◆
am Arbeitsteil klebt. Hierbei wird die Stromstärke auf 20 Ampere gesenkt, damit die
Elektrode leicht vom Elektrodenhalter getrennt werden kann, um den Schweißer zu
schützen.

1.2 Funktionsprinzip

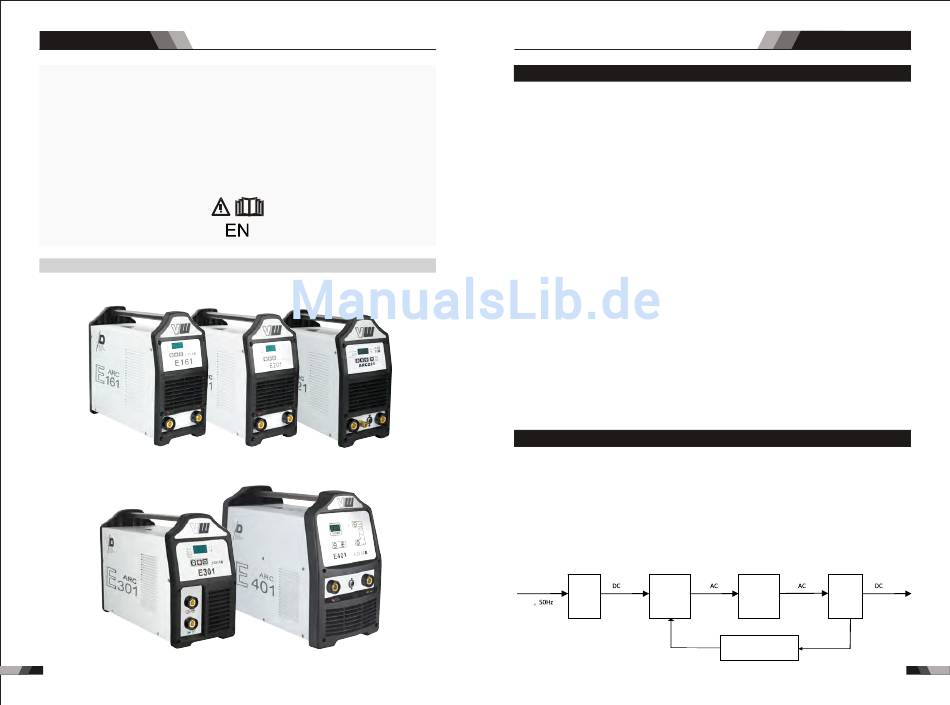

Das Arbeitsschema der E161/E201/E221/E301/E401 Schweißmaschinen ist in der
folgenden Abbildung dargestellt. Einphasige 230 V Arbeitsfrequenz AC wird in DC (etwa
312 V) gleichgerichtet, dann wird durch Wechselrichtergerät (IGBT-Modul) auf
Mittelfrequenz AC (ca. 20 – 40 kHz) umgerüstet, nach Spannungsreduzierung durch
Mittelwandler (Haupttransformator) und Gleichrichter Mittelfrequenz-Gleichrichter
(schnelle Wiederherstellung Dioden) wird DC ausgegeben, indem es IGBT-Modul gibt.
Der Stromkreis nimmt gegenwärtige Rückkopplung-Steuerungstechnologie an, um
gegenwärtige Ausgabe stabil zu versichern. Unterdessen kann der Schweißstrom-
parameter kontinuierlich und stufenlos eingestellt werden, um den Anforderungen des
Schweißfahrzeugs gerecht zu werden.
Einphasig.
AC
Strom-
Wechsel-
richter
richter
230V

Zusammenfassung

Trans-
Wechsel-
forma-
richter
tor
Stromrückkopplungs-
kontrolle
