SCHNEIDESERIEN AUSRÜSTUNG

Zusammenfassung

1.1 Kurze Zusammenfassung

C41, C71, C101Plasmaschneiderübernehmen die neuste Puls-Weiten-Modulation-
stechnologie (PWM) und ist einem IGBT (insulatedgatebipolartransistor) Antriebsmodul,
das Arbeitsfrequenz in Mittelfrequenz umwandeln und den ursprünglich großen
Frequenzumformer durch einen kleineren Mittelfrequenztransformator austauschen kann,
ausgestattet. Somit kennzeichnet es sich durch Mobilität, Kompaktheit, geringes Gewicht
und niedrigen Verbrauch.
C41, C71, C101 Plasmaschneider Charakteristika:
◆ IGBT Technologie.
◆ Mit EMI Filter wird die Verschmutzung des elektrisierten Netzes minimiert.
◆ Hohe Netzspannungs-Toleranzen von 15% um eine stabile Arbeit zu ermöglichen.
◆ MCU Kontrollsystem, reagiert sofort auf alle Veränderungen.
◆ Exzellente Schneidekapazität.
◆ Pilotbogen, kann Gitter-Arbeitsteile schneiden.
◆ Intelligenter Schutz: Überspannung, Überstrom, Überhitzung, wenn die oben aufgeführten
Probleme auftreten, ist die Warnungslampe auf der Vorderseite eingeschaltet und der
Ausgangsstrom wird ausgeschaltet. Es führt zu Selbstschutz und verlängert den Nutzdauer
zyklus.
1.2 Spezifikationen für C41
Bezeichnung
Gewicht der Schweißgeräts
Abmessungen des Schweißgeräts
Kühlung
Schweißmaschinentyp
Europäische Normen
Anzahl der Phasen
Nominal Supply Voltage
Spannung der Netzeinspeisung, nominal
Schweißstrombereich (CUT)
Eingangsstrom effektiv
Eingangsstrom max
Erforderliche Auslegung des
Einphasengenerators
STICK Schweißstrom bei, 40°C, 10 min
Ruhespannung
Schutzgrad
54
VECTOR DIGITAL C41 CUT
11 kg
H395mmxB180mmxT370mm
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
1
230V +/- 15%
50/60Hz
20 - 40A
18A
28.5A
9.9kVA
40A @ 40%, 96V
25A @ 100%, 90V
330V DC
IP23
SCHNEIDESERIEN AUSRÜSTUNG
Hinweis
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Servicea

1.3 Mitgelieferte Einzelteile

C41
◆Plasmabrenner 6M S45
◆ 3M Netzkabel
◆200 Ampere Erdungsklemme 3M
◆3M Gasleitung 8x13.5
◆Benutzerhandbuch

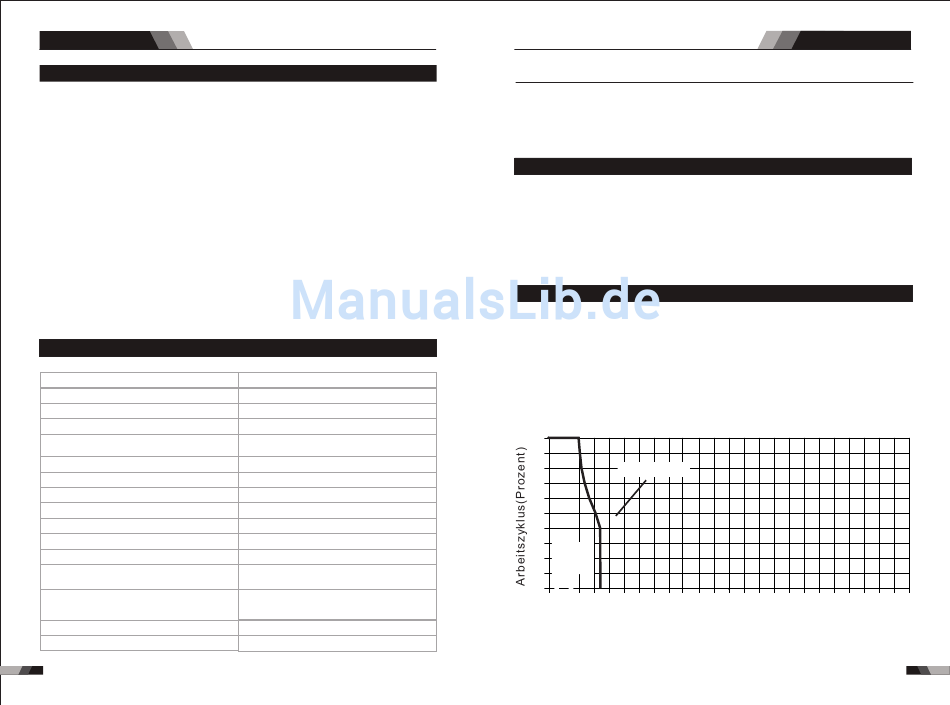

1.4 Arbeitszyklus

Der Nennbetriebswirkungsgrad einer Schweißstromquelle ist eine Aussage über die Zeit,
in der er mit seiner Bemessungsschweißstromleistung betrieben werden kann, ohne die
Temperaturgrenzen der Isolierung der Bauteile zu überschreiten. Um die 10-Minuten-
Einschaltdauer zu erklären, wird folgendes Beispiel verwendet. Man nehme an, dass eine
Schweißstromquelle so ausgelegt ist, dass sie bei einem Arbeitszyklus von 40% arbeitet,
das sind 40 Ampere bei 96,0 Volt. Dies bedeutet, dass sie so konstruiert und gebaut wurde,
dass sie die Nennstromstärke (40A) für 4 Minuten, d. H. Lichtbogenschweißzeit, aus jeder
10-Minuten-Periode (40% von 10 Minuten ist 4 Minuten) ergibt. Während der anderen 6
Minuten der 10-Minuten-Periode muss die Schweißstromquelle im Leerlauf laufen und
abkühlen lassen.
1 0 0
9 0
C41 CUT
8 0
7 0
6 0
5 0
4 0
3 0
Sicherer
2 0
Arbeitsvorgang
1 0
0
100
25 75
0 50 125
Schweißstromstärke(Ampere)
Zusammenfassung
150 175 2 0 0 2 25 2 5 0 275 3 00
