AC/DC SERIENAUSRÜSTUNG
Inbetriebnahme
19. Minus-Schweißanschluss
Minus-Schweißanschluss. Der Schweißstrom fließt von der Stromquelle über
Hochleistungsanschlüsse mit Bajonettverriegelung. Es ist jedoch darauf zu achten,
dass der Stecker eingesteckt und festgezogen ist, um einen guten elektrischen
Anschluss zu gewährleisten.
20. Schutzgas Austritt
Der Schutzgas-Austritt auf der Frontblende ist ein schneller Anschluss einer geeigneten
TIG-Brenner.
VORSICHT
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.

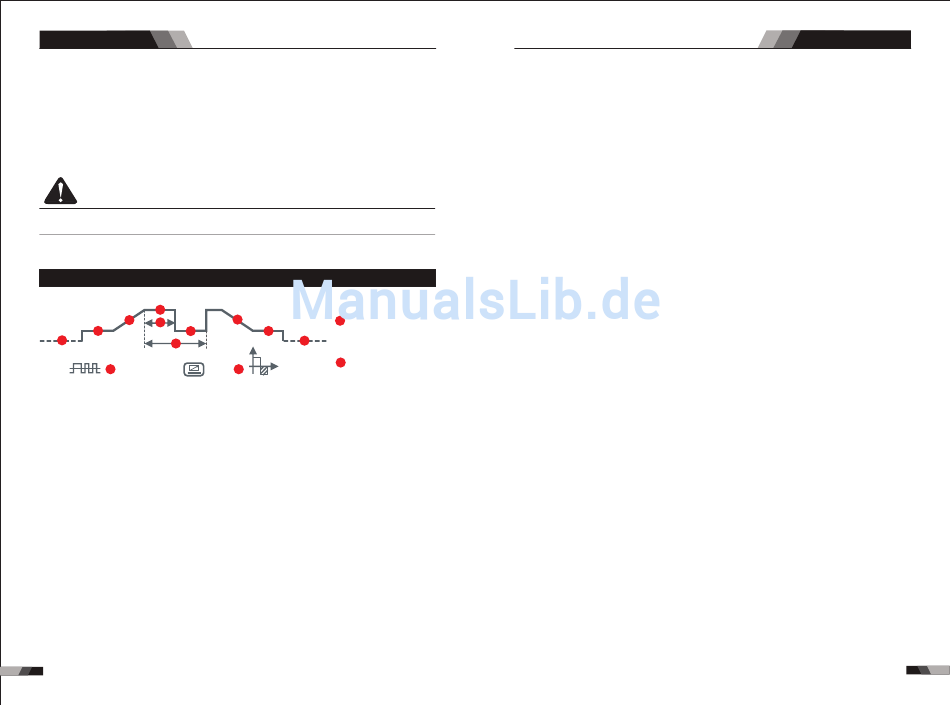

2.4 Bedienfeld

AMP
4
sec
3
6 AMP%
AMP%
2
5
%
1
7
sec
HZ
11
AC Frequenz Remote
1. Gasvorlauf
Einstellbar zwischen 0.1 - 5S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird verwendet, um bei
Betätigung des Brennerschalters vor Zündung des Lichtbogens Gas in die Schweißzone
strömen zu lassen. Mit dieser Steuerung wird die Porosität am Schweißnahtanfang
erheblich reduziert.
2. Startstrom
Einstellbar zwischen 10 - 100 Ampere
V241: Einstellbar zwischen 10 - 200 AMP V341: Einstellbar zwischen 10 – 300 AMP
Dieser Parameter ist nur in den TIG-Schweißmodi mit vierstufigem Schalterbetrieb (4T)
aktiv und wird dafü r verwendet, den Zü n dstrom zum TIG-Schweißen einzustellen. Der
Anfangswert des Schweißstroms wird so lange beibehalten, bis der Brennerschalter
nach dem Betä t igen wie der losgelassen wird
3. Stromanstieg
Verstellbereich:0.1S-10S (0.1S increments)
Dieser Parameter ist nur in den TIG-Schweißmodi mit vierstufigem Schalterbetrieb
(4T) aktiv und wird zur Einstellung der Zeit verwendet, in der der Schweißstrom nach
demBetä t igen und Loslassen des Brennerschalters vom Schweißstrom-Anfangswert
zum Wert High (obere Stromstä r ke) oder BASE (Grundstrom) erhö h t wird.
26
8
sec
13
ARC Hotstart
AMP%
9
10
ARC Startzeit
sec
14
%
ARC Sprühlichtbogen
12
Stromverlagerung
AC/DC SERIENAUSRÜSTUNG
4. Maximalstromstärke
Verstellbereich
V241:10 – 200 AMP (DC TIG und AC HF TIG),10 – 200 AMP (Stick Modus)
V341:10 – 300 AMP (DC TIG und AC HF TIG),30–300 AMP (Stick Modus)
Mit diesem Parameter wird im TIG-Modus die Stromstä r ke eingestellt. Mit diesem
Parameter wird auch die STICK Stromstärke eingestellt.
5. Grundstromstärke
Verstellbereich
V241: 10 –200 AMP (DC TIG Modus), 10 – 200 AMP (AC HF TIG Modus)
V341: 10 – 300 AMP (DC TIG Modus), 10 – 300 AMP (AC HF TIG Modus)
Sekundärstrom (TIG)
6. Impulsdauer
Einstellbar zwischen 10%-90%
Mit diesem Parameter wird bei eingeschaltetem PULSE-Modus (Impulslichtbogen-
schweißen) der prozentuale Zeitanteil der IMPULSFREQUENZ fü r die obere Stromstä r ke
eingestellt.
7. Impulsfrequenz
Einstellbar zwischen 1HZ – 200HZ
Mit diesem Parameter wird bei eingeschaltetem PULSE-Modus die IMPULSFREQUENZ
eingestellt.
8. Stromabsenkung
Einstellbar zwischen 0.1 – 10s
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird zur Einstellung der Zeit
verwendet, in der der Schweißstrom nach dem Betä t igen des Brennerschalters auf den
Wert des Kraterfü l lstroms abgesenkt wird. Diese Steuerung dient dazu, Krater zu
beseitigen, die sich am Ende einer Schweißnaht bilden kö n nen.
9. Schlussstrom
V241:Einstellbar zwischen 10 – 200 AMP V341:Einstellbar zwischen 10 – 300AMP
Dieser Parameter läuft ausschließlich im (4T) TIG Modusund wird verwendet um beim
TIG Schweißen eine Stromstärke zum Beenden der Schweißnaht einzustellen. Der
chlussstrom bleibt so lange eingeschaltet, bis der Brenner-schalter nach dem Betä t igen
wieder losgelassen wird. Hinweis: Der Maximalwert des Schlussstroms ist auf den
Einstellwert des Grundschweißstroms begrenzt.
10. Gasnachlauf
Einstellbar zwischen 0.1 – 5S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird verwendet, um die
Dauer des Zeitraums einzustellen, in dem nach Erlö s chen des Lichtbogens Gas
nachströ m t. Mit dieser Steuerung wird die Oxidation der Wolframelektrode erheblich
reduziert.
11. AC Frequenz
Einstellbar zwischen 50 – 200 HZ
Dieser Parameter ist nur in den AC TIG-Schweißmodi aktiv und wird dafü r verwendet,
die Wechselstromfrequenz einzustellen
Inbetriebnahme
27
