1.2 Funktionsprinzip

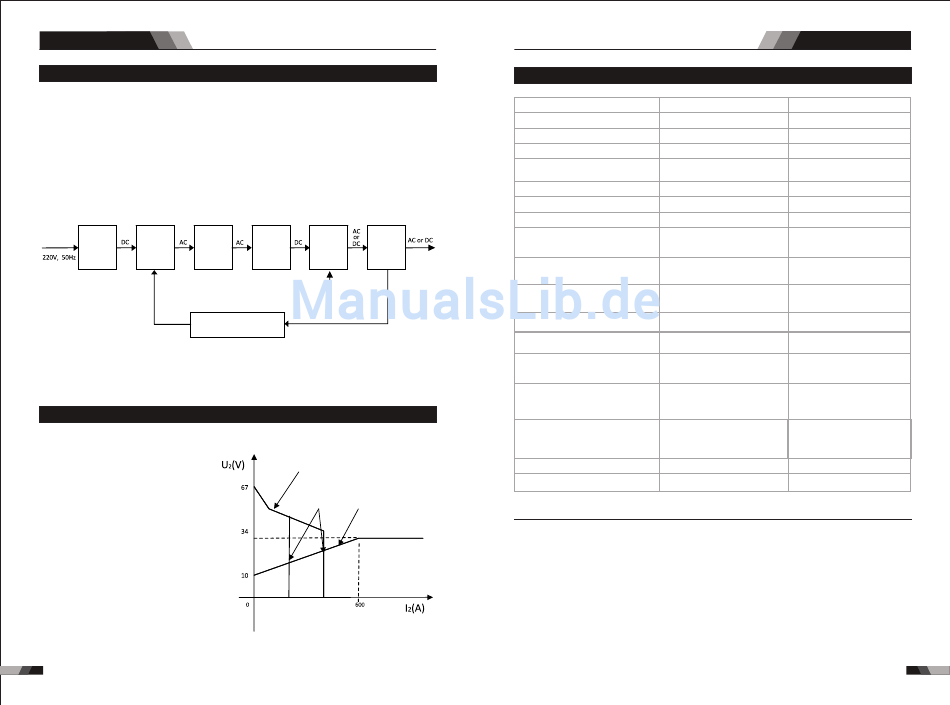

Das Arbeitsschema der WIG V1841 V241 V341 AC / DC Schweißmaschinen ist in der folgenden
Abbildung dargestellt. Einphasige 230 V Arbeitsfrequenz AC wird in DC (etwa 312 V) gleichgeri-
chtet, dann wird durch Wechselrichtergerät (IGBT-Modul) auf Mittelfrequenz AC (ca. 20-40 kHz)
umgerüstet, nach Spannungsreduzierung durch Mittelwandler (Haupttransformator) und Gleichri-
chter Mittelfrequenz-Gleichrichter (schnelle Wiederherstellung Dioden) wird DC oder AC aus-
gegeben, indem es IGBT-Modul gibt. Der Stromkreis nimmt gegenwärtige Rückkopplung-Steuer-
ungstechnologie an, um gegenwärtige Ausgabe stabil zu versichern. Unterdessen kann der
Schweißstromparameter kontinuierlich und stufenlos eingestellt werden, um den Anforderungen
des Schweißfahrzeugs gerecht zu werden
Einphasig.
Trans
AC Strom- Wechsel
forma
richter richter
tor
Stromrückkopplungs-
kontrolle

1.3 Volt-AmpereCharakteristik

Die TIG V1841 V241 V341 AC/DC
Schweißmaschine besitzt eine
a u s g e z e i c h n e t e Vo l t - A m p e r e -
Kennlinie, deren Graph in der
folgenden Abbildung dargestellt
ist. Die Beziehung zwischen der
herkömmlichen Nennbelastungs-
spannung U und dem herköm-
2
m l i c h e n S c h w e i ß s t r o m I i s t
2
dargestellt:
WennI ≤600A, U = 10 + 0.04I2 (V);
2 2
Wenn I > 600A, U = 34 (V) ist.
2 2
10
Hall-
Strom Wechsel
gerät
richter richter
Kontrollsignal
Volt- Ampere
Charakteristik
Relation zwischen
herkömmlicher
Ladungsspannung
und Schweißstromstärke
Arbeitspunkt
AC/DC SERIENAUSRÜSTUNG
1.4 Spezifizierungen für V1841 und V241
Bezeichnung VECTOR DIGITAL V1841 AC/DC
Gewicht der Schweißgeräts 10.9 kg
Abmessungen des Schweißgeräts
H395mmxB180mmxT375mm
Kühlung
Lüftergekühlt
Stromquelle nach
Schweißmaschinentyp
Umrichterprinzip
Europäische Normen
EN 60974-1 / IEC 60974-1
Anzahl der Phasen 1
Nominal Supply Voltage
230V +/- 15%
Spannung der Netzeinspeisung,
50/60Hz
nominal
Schweißstrombereich
10 - 170A
(DC STICK-Modus)
Schweißstrombereich
10 - 180A
(DC WIG-Modus)
Eingangsstrom effektiv 20A
Eingangsstrom max
33.9A
Erforderliche Auslegung des
11.7KVA
Einphasengenerators
STICK
170A @ 35%, 26.8V
Schweißstrom bei,
100A @ 100%, 24V
40°C, 10 min
WIG
180A @ 35%, 17.2V
Schweißstrom bei,
107A @ 100%, 14.3V
40°C, 10 min
Ruhespannung
66V DC
Schutzgrad
IP23
HINWEIS
Anmerkung 1: Der effektive Eingangsstrom sollte für die Bestimmung der Kabelgröße und
des Versorgungsbedarfs verwendet werden.
Anmerkung 2: Generatoranforderungen am maximalen Ausgangsleistungszyklus.
Anmerkung 3: Motorstartsicherungen oder Thermoschutzschalter werden für diese Anwen-
dung empfohlen. Prüfen Sie die lokalen Anforderungen für Ihre Situation in
dieser Hinsicht.
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten
Leistungen, Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und
Gewichte nur annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch
und Betrieb hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und
Service ab.
Zusammenfassung
VECTOR DIGITAL V241 AC/DC
21.9 kg
H525mmxB260mmxT445mm
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
1
230V +/- 15%
50/60Hz
10 - 200A
10 - 200A
29.5A
41.7A
14.4kVA
200A @ 50%, 28V
141A @ 100%, 25.6V
200A @ 50%, 18V
141A @ 100%, 15.6V
66V DC
IP23
11
