MIG SERIENAUSRÜSTUNG
Inbetriebnahme
5. Digitales Voltmeter
Das digitale Voltmeter zeigt in der Vorschau die voreingestellte Netzspannung beim
Modus an und beim Schweißen die Schweiß-Spannung. Unter anderem zeigt es die
Parameter an, die in 6. ausgewählt wurden. Das Voltmeter zeigt im STICK Modus
sowohl beim Schweißen, als auch beim Nicht-Schweißen die Spannung des Schweiß-
anschlusses an.
6. TRIGGER Verrieglung Knopf (2T und 4T)
Drücken Sie den Knopf und lassen Sie ihn wieder los, um den Operationsmodus des
Triggers zu ändern. Der ausgewählte Modus kann entweder 2T (nicht verriegelt) oder
4T (verriegelt) sein. Das grüne Licht wird die anzeigen, welcher Modus ausgewählt
worden ist. Beim 4T Modus kann der Trigger losgelassen und das Schweißen fortge-
führt werden bis dass der Trigger erneut betätigt wird oder der Lichtbogen bricht um
den Schweißvorgang zu beenden.
7. Funktionsauswahl Knopf
Mit diesem Knopf können die verschiedenen Programmierungsparameter ausgewählt
werden.
8. Positive Kontrolle
Der Positive Regler wird verwendet, um die Programmiersequenz aus 6. auszuwählen.
9. Negative Kontrolle
Der Negative Regler wird verwendet, um die Programmiersequenz aus 6. auszuwählen.
10. Gas Kontrolle
Drücken Sie diesen Knopf um den Gasfluss zu überprüfen, das erneute Drücken des
Knopfes verursacht das Schließen der Gasflussanzeige.
11. Draht Kontrolle
Drücken Sie diesen Knopf um die Drähte aus der Rolle zu überprüfen.
12. MIG Schweißbrenner Anschluss
Dieser Anschluss ist der Anschlusspunkt des MIG Schweißbrenners. Drücken Sie den
Knopf und drehen Sie Verschlussring den einmal nach rechts (im Uhrzeigersinn).
13. Minus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und
festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
VORSICHT
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.
2.5 1Installation einer 5kg Spule mit 200mm Durchmesser (Für R221/ R331)
Um eine 5kg /200mm Durchmesser Spule zu installieren, montieren Sie die Spule im
Spulenhub und ersetzen Sie die Drahtgewinde Abdeckung.
Installation einer Drahtspule:
130
MIG SERIENAUSRÜSTUNG
1. Entfernen Sie die Abdeckung des Drahtgewindes.
2. Positionieren Sie die Spule in dem Gewinde und drehen Sie die Abdeckung wieder fest,
damit die Spule stabil im Gewinde positioniert ist.
VORSICHT
Gehen Sie vorsichtig mit demgewickelten Draht um, da er sich abwickeln könnte, sobald
er von der Spule gelöst wird. Halten Sie das Ende gut fest und lassen Sie es nicht los.

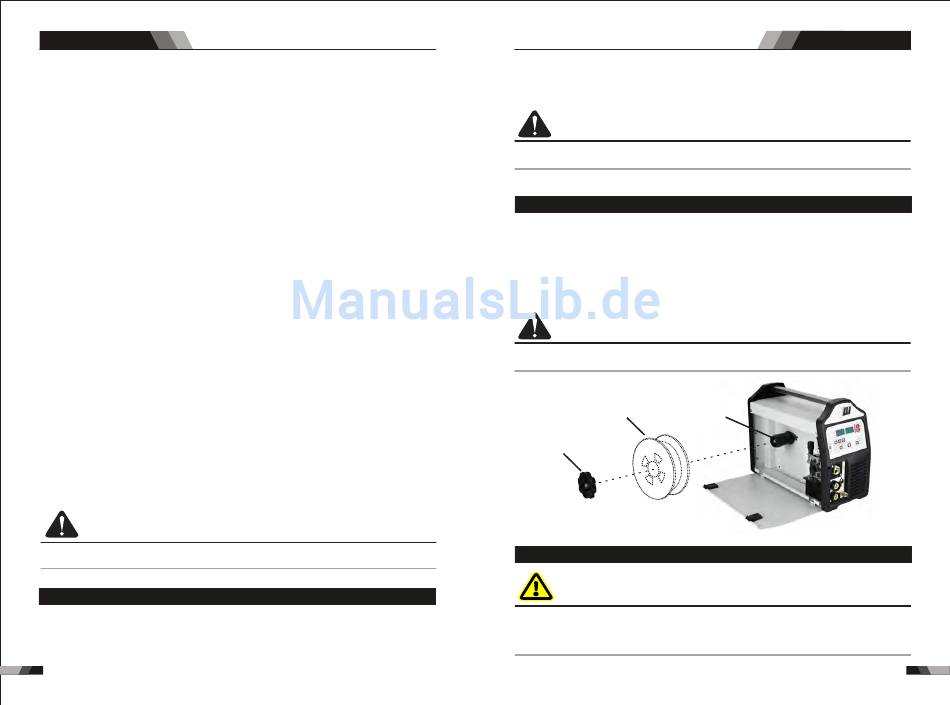

2.6 Installation einer 3kg Spule mit 300mm Durchmesser (Für R251/ R331)
Um eine 3kg / 300mm Durchmesser Spule zu installieren, montieren Sie die Spule im
Spulenhub und ersetzen Sie die Drahtgewinde Abdeckung.
Installation einer Drahtspule:
1. Entfernen Sie die Abdeckung des Drahtgewindes.
2. Positionieren Sie die Spule in dem Gewinde und drehen Sie die Abdeckung wieder fest,
damit die Spule stabil im Gewinde positioniert ist.
VORSICHT
Gehen Sie vorsichtig mit demgewickelten Draht um, da er sich abwickeln könnte, sobald
er von der Spule gelöst wird. Halten Sie das Ende gut fest und lassen Sie es nicht los.
Schweißdraht Klappenwelle
Fixierstift

2.7 Einsetzen des Drahtes in die Vorschubeinrichtung

WARNUNG
Ein Stromschlag ist tödlich! Gehen Sie sicher, dass die Eingangsleistung nicht mit der
Stromquelle verbunden ist, bevor Sie fortfahren. Verbinden Sie die Eingangsleistung
nicht erneut mit der Stromquelle, es sei denn, Sie werden durch die unten aufgeführten
Anleitungen dazu gebeten.
