1.2 Funktionsprinzip

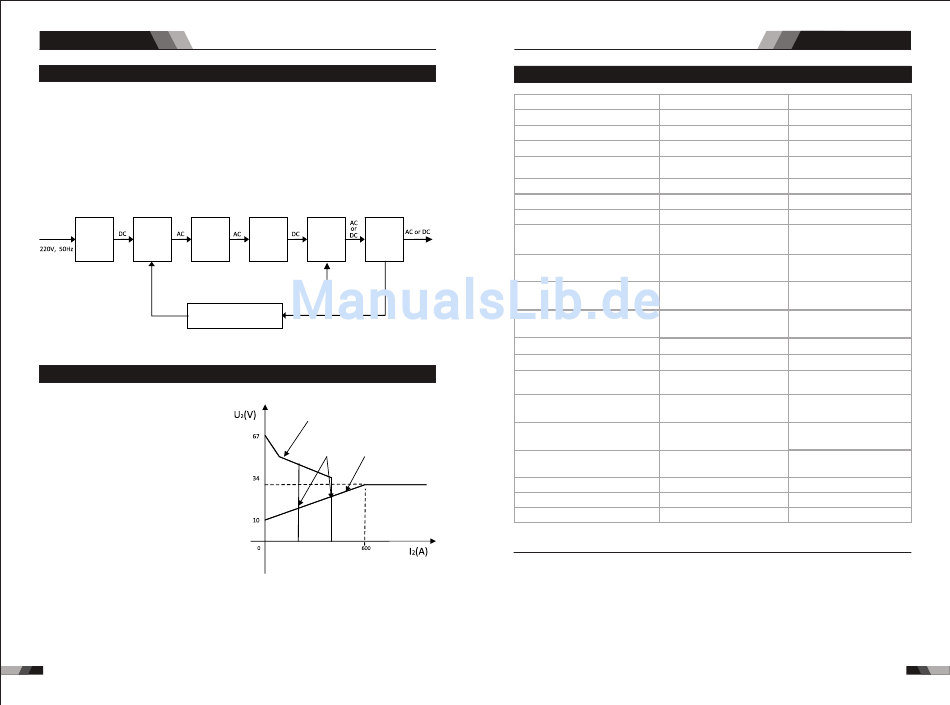

Das Arbeitsschema der O241/ O251 Schweißmaschinen ist in der folgenden Abbildung
dargestellt. Einphasige 230 V Arbeitsfrequenz AC wird in DC (etwa 312 V) gleichgerichtet,
dann wird durch Wechselrichtergerät (IGBT-Modul) auf Mittelfrequenz AC (ca. 20 – 40 kHz)
umgerüstet, nach Spannungsreduzierung durch Mittelwandler (Haupttransformator) und
Gleichrichter Mittelfrequenz-Gleichrichter (schnelle Wiederherstellung Dioden) wird DC
ausgegeben, indem es IGBT-Modul gibt. Der Stromkreis nimmt gegenwärtige Rückkopplung-
Steuerungstechnologie an, um gegenwärtige Ausgabe stabil zu versichern. Unterdessen
kann der Schweißstromparameter kontinuierlich und stufenlos eingestellt werden, um den
Anforderungen des Schweißfahrzeugs gerecht zu werden.
Einphasig.
Trans
Strom- Wechsel
AC
forma
richter richter
tor
Stromrückkopplungs-
kontrolle
1.3 Volt- Ampere Characteristic
Die O241 / O251 Schweißmaschine
besitzt eine ausgezeichnete Volt-
Ampere-Kennlinie, deren Graph in
der folgenden Abbildung dargestellt
ist. Die Beziehung zwischen der
h e r k ö m m l i c h e n N e n n b e l a s t u n g s -
spannung U und dem herkömmlichen
2
Schweißstrom I ist dargestellt:
2
TIG
Wenn I ≤600A, U = 10 + 0.04 I (V);
2 2 2
Wenn I > 600A, U = 34 (V) ist.
2 2
MMA Wenn I ≤600A, U = 20 + 0.04 I (V);
2 2 2
Wenn I > 600A, U = 44 (V) ist
2 2
CUT Wenn I ≤600A, U = 80 + 0.04 I (V);
2 2 2
88
Hall-
Strom Wechsel
gerät
richter richter
Kontrollsignal
Volt- Ampere
Charakteristik
Relation zwischen
herkömmlicher
Ladungsspannung
und Schweißstromstärke
Arbeitspunkt
MULTIFUNKTIONS SERIENAUSRÜSTUNG MULTIFUNKTIONS SERIENAUSRÜSTUNG
1.4 Spezifikationen für O241 und O251
Bezeichnung VECTOR DIGITAL O241
Gewicht der Schweißgeräts 20.9 kg
Abmessungen des Schweißgeräts
H395mmxB180mmxT370mm
Kühlung Lüftergekühlt
Stromquelle nach
Schweißmaschinentyp
Umrichterprinzip
Europäische Normen EN 60974-1 / IEC 60974-1
Anzahl der Phasen 1
Nominal Supply Voltage
230V +/- 15%
Spannung der Netzeinspeisung,
50/60Hz
nominal
Schweißstrombereich
10 - 170A
(DC STICK-Modus)
Schweißstrombereich
10 - 170A
(DC WIG-Modus)
Schweißstrombereich
15 - 40A
(CUT-Modus)
Eingangsstrom effektiv
26.2A
Eingangsstrom max
33.9A
Erforderliche Auslegung des
11.7kVA
Einphasengenerators
STICK
170A @ 60%, 26.8V
Schweißstrom bei,
132A @ 100%, 25.3V
40°C, 10 min
WIG
170A @ 60%, 16.8V
Schweißstrom bei,
124A @ 100%, 15V
40°C, 10 min
CUT
40A @ 60%, 96V
Schweißstrom bei,
31A @ 100%, 92.4V
40°C, 10 min
Ruhespannung
66V DC
Ruhespannung
236V DC
Schutzgrad
IP23
Hinweis
Hinweis 1: Der Effektivstrom sollte benutzt werden um die Kabelgröße und Bestimmungen
zu bestimmen.
Hinweis 2: Generatoranforderungen liegen bei maximaler Taktleistung / Arbeitszyklus.
Hinweis 3: Motorrennströme und thermische Schalter sind bei der Anwendung zu empfehlen.
Sehen Sie die lokalen Anforderungen für Ihren Sachverhaltdiesbezüglich nach.
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Serviceab
Zusammenfassung
VECTOR DIGITAL O251
31 kg
H540mmxB270mmxT450mm
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
1
230V +/- 15%
50/60Hz
10 - 200A
10 - 200A
20 - 40A
29.5A
41.7A
14.4KVA
200A @ 50%, 28V
141A @ 100%, 25.6V
200A @ 50%, 18V
141A @ 100%, 15.6V
40A @ 60%, 96V
31A @ 100%, 92.4V
66V DC
270V DC
IP23
89
