Zusammenfassung MIG SERIENAUSRÜSTUNG
1.9 Spezifikationen für R251und R311
Bezeichnung
Gewicht der Schweißgeräts 23.6kg
Abmessungen des Schweißgeräts
H590mmxB240mmxT450mm
Kühlung Lüftergekühlt
Stromquelle nach
Schweißmaschinentyp
Umrichterprinzip
Europäische Normen EN 60974-1 / IEC 60974-1
Anzahl der Phasen 3
Nominal Supply Voltage
400V +/- 15%
Spannung der
50/60Hz
Netzeinspeisung, nominal
Spannungsbereich
13-30 V
Geschwindigkeit des Drahtvorschubs
1. 4-18
Gewicht der Drahtrolle 5- 15kg
Drahtdurchmesser 0.8/1.0
Bis zu 0.8mm
Stärke des Materials
Effizienz
85%
Leistungsfaktor 0.93
Schweißstrombereich (MIG Modus)
30-250 A
Eingangsstrom effektiv
9. 3 A
Eingangsstrom max
12. 1 A
Erforderliche Auslegung des
12.6KVA
Einphasengenerators
250A@ 60%26.5V
STICK Schweißstrom bei,
40°C, 10 min (MIG)
193A@ 100%23.6V
Ruhespannung
66V DC
Schutzgrad
IP23
Isolationsklasse F
Gasfolge 3s
Hinweis
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Servicea
122
VECTOR DIGITALF R251 VECTOR DIGITALF R311
24.8kg
H590mmxB240mmxT450mm
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
3
400V +/- 15%
50/60Hz
13-30 V
1. 4-18
5-15kg
0.8/1.0
Bis zu 0.8mm
85%
0.93
30-300 A
8. 7 A
15. 9 A
16.5KVA
300A@ 30%29V
232A@ 60%25.6V
164A@ 100%22.2V
66V DC
IP23
F
3s
MIG SERIENAUSRÜSTUNG

1.10 Mitgelieferte Einzelteile

R251/R311
◆ MB – 24 MIG Schweißbrenner – 25M2 4M
◆ Kontaktspitze - 1.0mm angepasst – 0.8mm angepasst
◆ 3M Netzkabel
◆ 300 Ampere Erdungsklemme 3M
◆ 3M Gasleitung 8x13.5
◆ Antriebsrollen
◆ Benutzerhandbuch

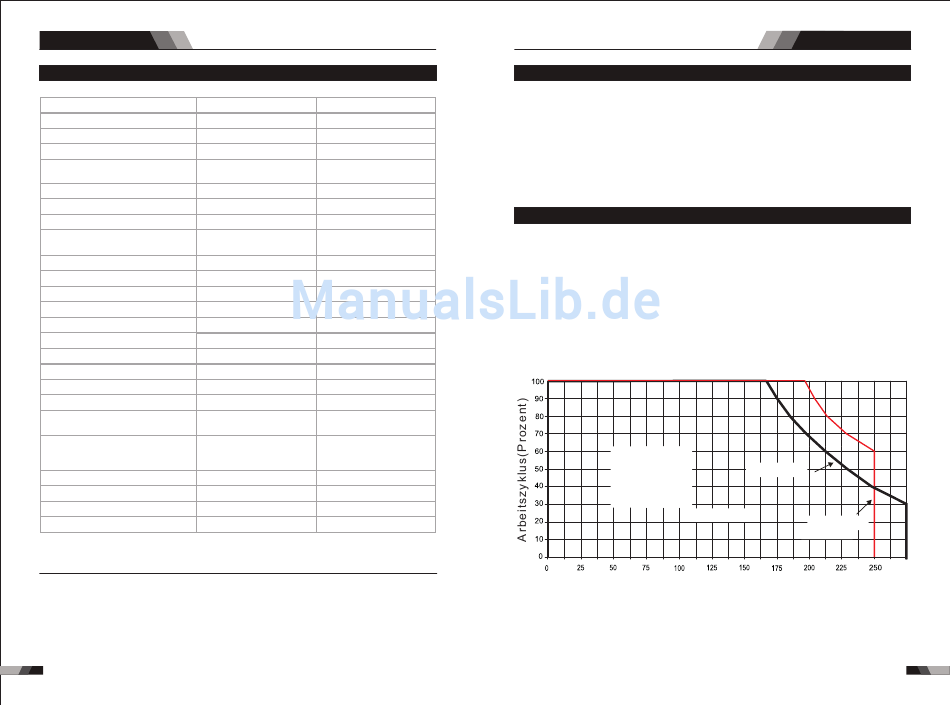

1.11 Arbeitszyklus

Der Nennbetriebswirkungsgrad einer Schweißstromquelle ist eine Aussage über die Zeit,
in der er mit seiner Bemessungsschweißstromleistung betrieben werden kann, ohne die
Temperaturgrenzen der Isolierung der Bauteile zu überschreiten. Um die 10-Minuten-
Einschaltdauer zu erklären, wird folgendes Beispiel verwendet. Man nehme an, dass eine
Schweißstromquelle so ausgelegt ist, dass sie bei einem Arbeitszyklus von 30% arbeitet,
das sind 300 Ampere bei 29,0 Volt. Dies bedeutet, dass sie so konstruiert und gebaut wurde,
dass sie die Nennstromstärke (300A) für 3 Minuten, d. H. Lichtbogenschweißzeit, aus jeder
10-Minuten-Periode (30% von 10 Minuten ist 3 Minuten) ergibt. Während der anderen 7
Minuten der 10-Minuten-Periode muss die Schweißstromquelle im Leerlauf laufen und
abkühlen lassen.
Sicherer
Arbeitsvorgang
Schweißstromstärke(Ampere)
Zusammenfassung
MIG(R311)
MIG(R251)
300
