MULTIFUNKTIONS SERIENAUSRÜSTUNG
Inbetriebnahme
1. Pre-Flow (Gasvorlauf)
Einstellbar zwischen 0.1 - 5S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird verwendet, um bei
Betätigung des Brennerschalters vor Zündung des Lichtbogens Gas in die Schweißzone
strömen zu lassen. Mit dieser Steuerung wird die Porosität am Schweißnahtanfang
erheblich reduziert.
2. Initial Current (Startstrom)
Der Verstell Bereich der Grundstromstärke liegt bei 10 - 170 AMP
Dieser Parameter ist nur in den TIG-Schweißmodi mit vierstufigem Schalterbetrieb (4T)
aktiv und wird dafü r verwendet, den Zü n dstrom zum TIG-Schweißen einzustellen. Der
Anfangswert des Schweißstroms wird so lange beibehalten, bis der Brennerschalter
nach dem Betä t igen wie der losgelassen wird
Hinweis: Der maximal verfügbare Schweißstrom wird durch den Wert des Grundstroms
begrenzt.
3. Up Slope (Stromanstieg)
Einstellbar zwischen 0.1 – 10S
Dieser Parameter ist nur in den TIG-Schweißmodi mit vierstufigem Schalterbetrieb (4T)
aktiv und wird zur Einstellung der Zeit verwendet, in der der Schweißstrom nach dem
Betätigen und Loslassen des Brennerschalters vom Schweißstrom-Anfangswert zum Wert
High (obere Stromstärke) oder BASE (Grundstrom) erhö h t wird.
4. Maximalstromstärke
Verstellbereich
O241: 10 - 170 AMP (DC TIG Modus), 10 – 170 AMP (AC HF TIG Modus)
Mit diesem Parameter wird im TIG-Modus die Stromstärke eingestellt. Mit diesem
Parameter wird auch die STICK Stromstärke eingestellt.
5. Grundstromstärke
Verstellbereich
O241: 10 - 170 AMP (DC TIG Modus), 10 – 170 AMP (AC HF TIG Modus)
Sekundärstromstärke (TIG)/ Pulspausenstärke.
6. Stromabsenkung
Einstellbar zwischen 10%-90%
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird zur Einstellung der Zeit
verwendet, in der der Schweißstrom nach dem Betätigen des Brennerschalters auf den
Wert des Kraterfü l lstroms abgesenkt wird. Diese Steuerung dient dazu, Krater zu besei-
tigen, die sich am Ende einer Schweißnaht bilden können.
7. Schlussstrom
Einstellbar zwischen 10 – 170 AMP
Dieser Parameter läuft ausschließlich im (4T) TIG Modus und wird verwendet um beim
TIG Schweißen eine Stromstärke zum Beenden der Schweißnaht einzustellen. Der
Schlussstrom bleibt so lange eingeschaltet, bis der Brennerschalter nach dem Betätigen
wieder losgelassen wird. Hinweis: Der Maximalwert des Schlussstroms ist auf den
Einstellwert des Grundschweißstroms begrenzt.
8. Gasnachlauf
Einstellbar zwischen 0.1 – 10S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird verwendet, um die Dauer
des Zeitraums einzustellen, in dem nach Erlöschen des Lichtbogens Gas nachströ m t. Mit
dieser Steuerung wird die Oxidation der Wolframelektrode erheblich reduziert.
96
MULTIFUNKTIONS SERIENAUSRÜSTUNG
9. Fernbedienung
Das System kann selbstständig eine Bedienung von außen erkennen, sobald die Anzeige
leuchtet, kann die Schweißstromstärke mit einer Fernbedienung (Fuß oder Schweißpistole)
eingestellt werden.
10. Impulsdauer
Einstellbar zwischen 10%-90%
Mit diesem Parameter wird bei eingeschaltetem PULSE-Modus (Impulslichtbogen-
schweißen) der prozentuale Zeitanteil der IMPULSFREQUENZ für die obere Strom-
stärke eingestellt.
11. Impulsfrequenz
Einstellbar zwischen 1HZ – 200 HZ
Mit diesem Parameter wird bei eingeschaltetem PULSE-Modus die IMPULSFREQUENZ
eingestellt.

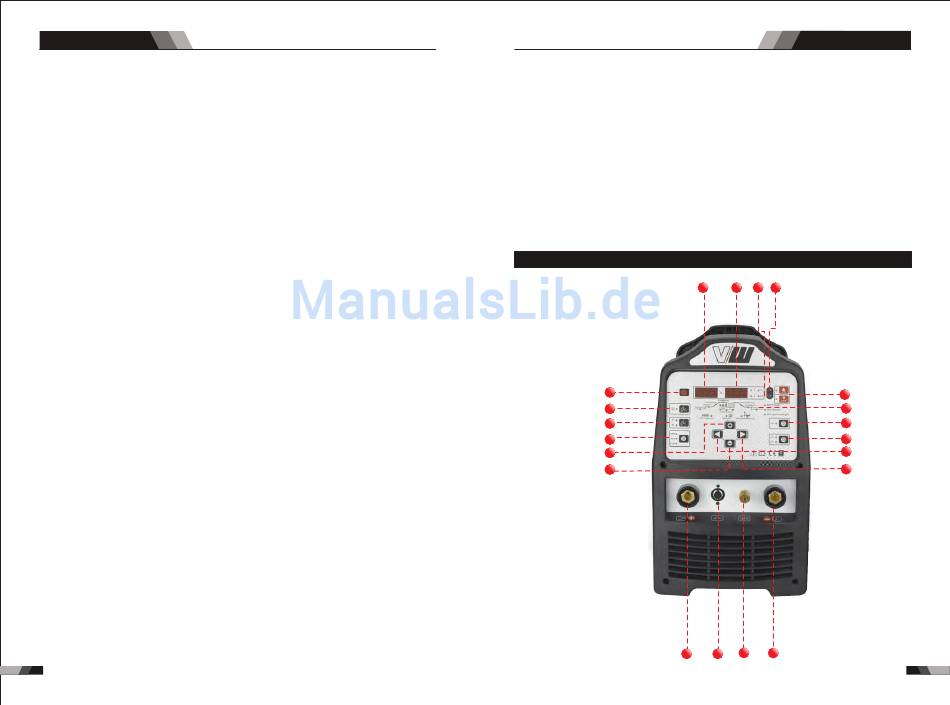

2.3 Layout für die Steuertafel O251
1
2
3
4
15
16
17
Inbetriebnahme
5 6 7 8
9
10
11
12
13
14
20 19
18
97
