Inbetriebnahme

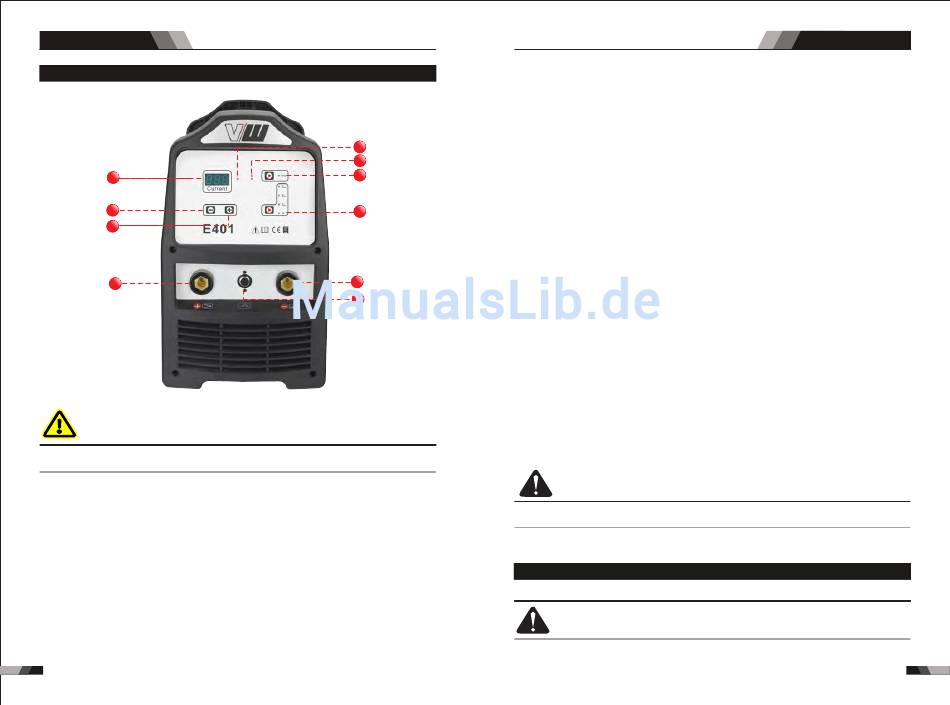

2.3 Layout für die Steuertafel E301/E401
5
6
7
8
WARNUNG
Berühren Sie das Elektrodenkabel nicht, während es an das System angeschlossen ist!
Das Kabel steht unter Schweißspannungspotential.
1. Betriebszustandsanzeige
Die grüne Betriebszustandsanzeige leuchtet auf, wenn der Ein-/Ausschalter in ON
Stellung befindet und der richtige Netzstrom vorhanden ist.
2. Anzeigeleuchte thermische Überlast
Als Schutzeinrichtung ist die Schweißstromquelle mit einem sich automatisch
zurücksetzendem Thermostat ausgestattet. Bei Überschreitung der Einschaltdauer der
Stromquelle leuchtet die Anzeigeleuchte auf und weist damit auf Überhitzung des
Geräts hin. Wenn die Anzeigeleuchte anleuchtet, ist die Leistungsabgabe der
Schweißstromquelle deaktiviert. Sobald sich das Gerät abkühlt, erlischt diese
Anzeigeleuchte, und der Übertemperaturzustand wird zurückgesetzt. Beachten Sie,
dass der Netzschalter eingeschaltet bleiben muss, damit der Lüfter weiterlaufen kann
und das Gerät somit ausreichend gekühlt wird. Schalten Sie bei Thermischer Überlast
das Gerät niemals aus.
46
3. Verhindern eines Stromschlags
Der VRD Knopf an der vorderen Steuertafel leuchtet auf sobald der VRD Indikator
gedrückt wird, wenn die Leerlaufspannung geringer als 15V und somit der Schweiß-
anschluss nicht gefährlich für den menschlichen Körper ist. Wenn der Knopf erneut
gedrückt wird geht das VRD Indikator Licht aus und die Spannung liegt nun bei 71V.
4. Funktionsauswahl Knopf
Der ausgewählte Schweißmodus kann von Schweißstrom zu Warmstart, von Startzeit
1 1
zu Arc Force umgestellt werden.
2 2
3
5. Digitales Display
Das digitale Messgerät zeigt die vorher eingestellte Schweißstromstärke und die
eingestellten Parameter des Warmstarts, Startzeit, Arc Force und tatsächliche
Schweißstromstärke beim Schweißen an.
4
6. Negative Kontrolle
Der Negative Regler wird verwendet, um die Programmiersequenz aus 4. Auszuwählen.
7. Positive Kontrolle
Der Positive Regler wird verwendet, um die Programmiersequenz aus 4. auszuwählen.
9
8. Plus-Schweißanschluss
10
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und
festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
9. Minus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und
festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
10. 5-polige Steuerbuchse
Die 5-polige Buchse wird zum Anschließen eines Brennerschalters oder einer Fernbe-
dienung an die Schaltkreise der Schweißstromquelle verwendet:
Um einen Verbindung herzustellen, richten Sie die Passfedernut aus, stecken Sie den
Stecker ein und drehen Sie den Gewindeanschluss einmal im Uhrzeigersinn.
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.
2.4 Konfiguration für LIFT TIG (GTAW) Schweißen (nur E221)
STICKSERIEN AUSRÜSTUNG
VORSICHT
Vor dem Schweißen sichergehen, dass alle angemessenen
WARNUNG
und empfohlenen Sicherheitsvorkehrungen getroffen sind.
Inbetriebnahme
47
