MIG SERIENAUSRÜSTUNG
Inbetriebnahme
1. Schalten Sie den Hauptschalter EIN (auf der Rückwand) aus.
2. Überprüfen Sie, dass die MIG-Drahtgröße, die Kontaktspitze, der MIG-Brenner und die
Antriebsrollenrille alle gleich groß sind, bevor Sie das MIG-Kabel in die Stromquelle
führen.
3. Verbinden Sie die MIG Brenner mit der positiven Schweißklemme (+). Wenden Sie sich
im Zweifelsfall an den MIG-Elektrodendrahthersteller. Der Schweißstrom fließt von der
Stromquelle über schwere Bajonettklemmen. Es ist jedoch wichtig, dass der Stecker so
gesteckt und gedreht wird, dass eine elektrische Verbindung entsteht.
4. MIG-Drahtspule und MIG-Schweißpistole an die Stromquelle anschließen.
5. Verbinden Sie die Arbeitsleitung mit dem negativen Schweißterminal (-). Wenden Sie sich
im Zweifelsfall an den MIG-Elektrodendrahthersteller. Der Schweißstrom fließt von der
Stromquelle über schwere Bajonettklemmen. Es ist jedoch wichtig, dass der Stecker so
gesteckt und gedreht wird, dass eine elektrische Verbindung entsteht.
6. Schließen Sie den Schutzgasschlauch von der Rückseite der Stromquelle an den Regler /
Ow-Manometer-Ausgang an
7. Schalten Sie den Hauptschalter EIN (auf der Rückseite) ein.
8. Wählen Sie MIG-Modus mit der Prozessauswahlsteuerung.
9. Entfernen Sie die MIG-Pistolendüse und die Kontaktspitze.
10. Drücken Sie den MIG-Pistolenauslöser, um den MIG-Draht durch den MIG-Brenner-
Gasdiffusor zu führen, dann t die Kontaktspitze auf dem MIG-Draht und befestigen Sie
ihn sicher an der MIG-Schweißpistole und dann an der Düse.
11. Weitere Informationen zu den Spannungs- / Wirespeed-Einstellungen finden Sie in der
Schweißnahtanleitung auf der Innenseite der Kabeltrommel.
WARNUNG
Bevor Sie die Arbeitsklemme an die Arbeit anschließen, stellen Sie sicher, dass die Strom-
versorgung ausgeschaltet ist.
Sichern Sie die Schutzgasflasche des Schweißgases in einer aufrechten Position, indem
Sie sie an eine geeignete ortsfeste Halterung ketten, um ein Herunterfallen oder Kippen
zu verhindern.
VERBINDEN
Loose welding terminal connections can cause overheating and result in the male plug being
fused in the terminal.
Remove any packaging material prior to use. DO NOT block the air vents at the front or rear
of the Welding Power Source.
HINWEISE
Abhängig von der Art des Drahtes, den Sie mit der MIG-Brenner-Polarität verwenden, müs-
sen Sie eventuell umschalten. Beachten Sie die Empfehlungen des Herstellers.
138

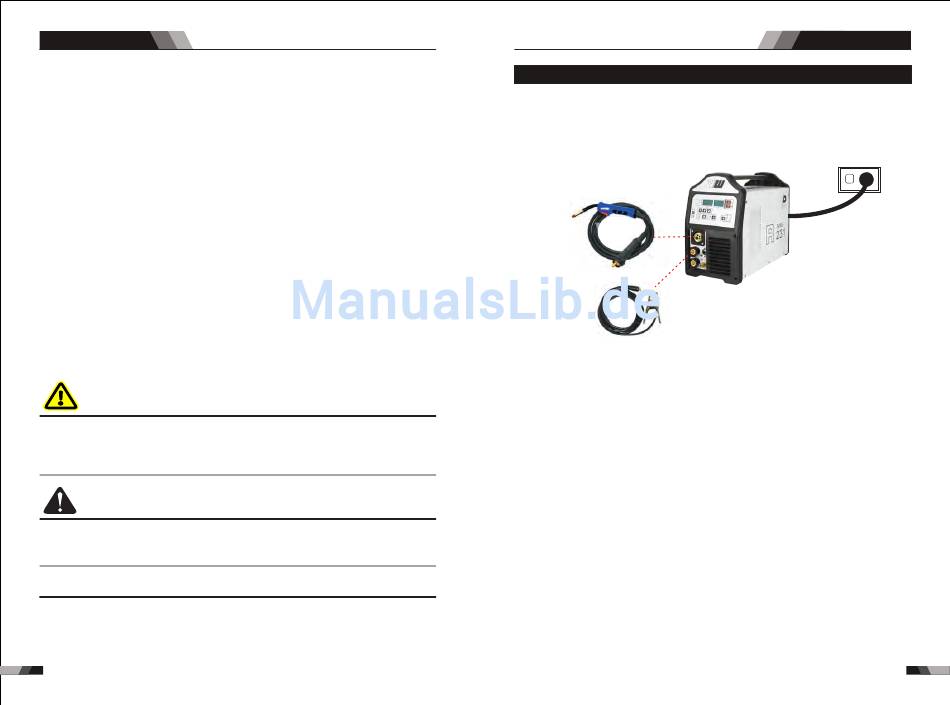

MIG SERIENAUSRÜSTUNG
2.12 Installation für MIG (FCAW) Schweißen mit gaslosem MIG-Draht
Bei Verwendung eines selbstschützenden Fülldrähten, benötigen Sie keine angeschlos-
sene externe Gasquelle an das Gerät. Bei den meisten selbstgeschirmten, mit Fülldrähten
versehenen Drähten verbinden Sie das Arbeitskabel mit dem Pluspol und schließen das
MIG - Torchpolaritätskabel mit dem Minuspol an. Wenden Sie sich im Zweifelsfall an den
Elektrodendrahthersteller FluxCored.
MIG Schweißbrenner
Erdungsklemme
1. Schalten Sie den Hauptschalter EIN (auf der Rückwand) aus.
2. Überprüfen Sie, dass die MIG-Drahtgröße, die Kontaktspitze, der MIG Brenner und die
Antriebsrollenrille alle gleich groß sind, bevor Sie das MIG-Kabel in die Stromquelle
führen.
3. Verbinden Sie die MIG Brenner Polarität mit der negativen Schweißklemme (-). Wenden
Sie sich im Zweifelsfall an den MIG-Elektrodendrahthersteller. Schweißstrom von der
Stromquelle über Hochleistungs-Bajonettklemmen. Es ist jedoch wichtig, dass der
Stecker so gesteckt und gedreht wird, dass eine elektrische Verbindung entsteht.
4. Die MIG (FCAW) Drahtspule und MIG Pistole an die Stromquelle anschließen.
5. Verbinden Sie die Arbeitsleitung mit dem Pluspol (+). Wenden Sie sich im Zweifelsfall an
den MIG-Elektrodendrahthersteller. Schweißstrom von der Stromquelle über Hochleistungs-
Bajonettklemmen. Es ist jedoch wichtig, dass der Stecker so gesteckt und gedreht wird, dass
eine elektrische Verbindung entsteht.
6. Wenn Gasloser MIG-Anschluss (FCAW) verwendet wird, ist für das Schweißen kein
Schutzgas erforderlich. Andernfalls t den Schutzgasregler / ow-Sensor des Schweiß-
gases an die Schutzgasflasche anschließen, dann den Schutzgasschlauch von der
Rückseite der Stromquelle an den Regler / Überwurfanschluss anschließen.
7. Schalten Sie den Hauptschalter EIN (auf der Rückseite) ein.
8. Wählen Sie MIG-Modus mit der Prozessauswahlsteuerung.
9. Entfernen Sie die MIG-Pistolendüse und die Kontaktspitze.
10. Drücken Sie den MIG-Pistolenauslöser, um den MIG-Draht durch den MIG-Brenner-
Gasdiffusor zu führen, dann t die Kontaktspitze auf dem MIG-Draht und befestigen Sie
ihn sicher an der MIG-Pistole und dann an der Düse.
Inbetriebnahme
Stromversorgung
139
