MIG SERIENAUSRÜSTUNG

R-Serie

Kapitel 6
MIG SERIENAUSRÜSTUNG
116
MIG SERIENAUSRÜSTUNG

1.1 Kurze Zusammenfassung

R221, R231, R251, R331 Schweißgeräteübernehmen die neuste Puls-Weiten-
Modulationstechnologie (PWM) und ist einem IGBT (insulatedgatebipolartransistor)
Antriebsmodul, das Arbeitsfrequenz in Mittelfrequenz umwandeln und den ursprünglich
großen Frequenzumformer durch einen kleineren Mittelfrequenztransformator austauschen
kann, ausgestattet. Somit kennzeichnet es sich durch Mobilität, Kompaktheit, geringes
Gewicht und niedrigen Verbrauch.
R221, R231, R251, R331 Charakteristika:
◆ MCU Kontrollsystem, reagiert sofort auf alle Veränderungen.
◆ Hochfrequenz und Hochspannung für die Lichtbogenzündung, um den Erfolg der entzün-
deten Lichtbogen zu gewährleisten
◆ TIG / DC-Betrieb, wenn die Wolfram-Elektrode das Werkstück beim Schweißen berührt,
tritt Kurzschlussstrom auf, um den Wolfram zu schützen.
◆ Einfache Wahl von Material / Drahtdurchmesser und das gespeicherte Fachwissen
steuert den Schweißprozess automatisch
◆ Intelligenter Schutz: Überspannung, Überstrom, Überhitzung, wenn die oben aufge-
führten Probleme auftreten, ist die Warnungslampe auf der Vorderseite eingeschaltet
und der Ausgangsstrom wird ausgeschaltet. Es führt zu Selbstschutz und verlängert
den Nutzdauerzyklus.
◆ Fernbedienung

1.2 Funktionsprinzip

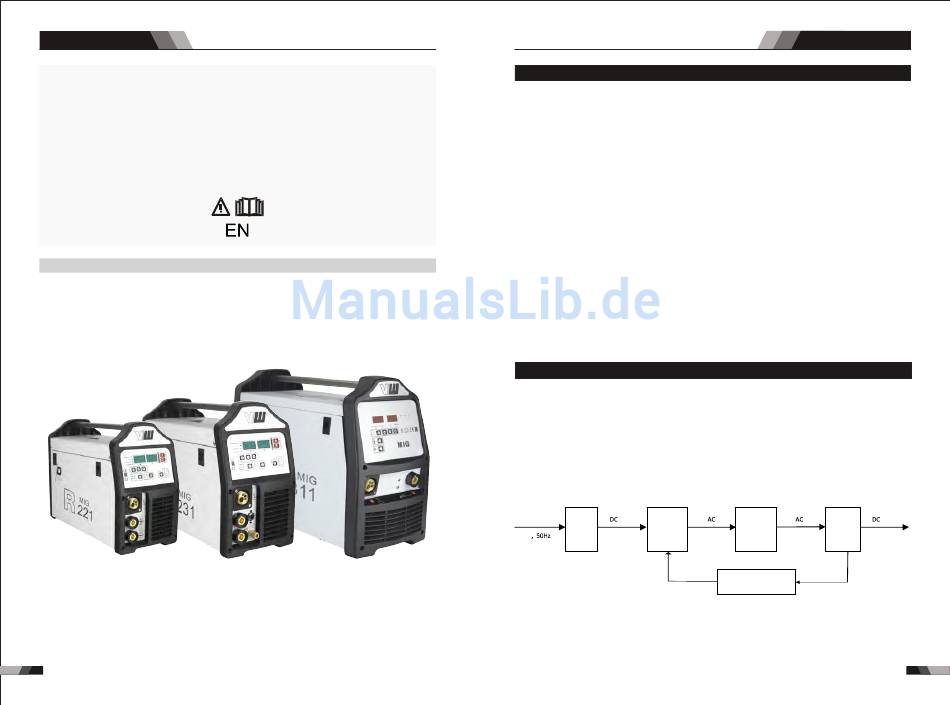

Das Arbeitsschema der R221/R231/R251/R331 Schweißmaschinen ist in der folgenden
Abbildung dargestellt. Einphasige 230 V Arbeitsfrequenz AC wird in DC (etwa 312 V)
gleichgerichtet, dann wird durch Wechselrichtergerät (IGBT-Modul) auf Mittelfrequenz AC
(ca. 20 – 40 kHz) umgerüstet, nach Spannungsreduzierung durch Mittelwandler (Haupt-
transformator) und Gleichrichter Mittelfrequenz-Gleichrichter (schnelle Wiederherstellung
Dioden) wird DC ausgegeben, indem es IGBT-Modul gibt. Der Stromkreis nimmt gegen-
wärtige Rückkopplung-Steuerungstechnologie an, um gegenwärtige Ausgabe stabil zu
versichern. Unterdessen kann der Schweißstromparameter kontinuierlich und stufenlos
eingestellt werden, um den Anforderungen des Schweißfahrzeugs gerecht zu werden.
Einphasig.
AC
Strom-
Wechsel-
richter
richter
230V

Zusammenfassung

Trans-
Wechsel-
forma-
richter
tor
Stromrückkopplungs-
kontrolle
117
