1.7 Mitgelieferte Einzelteile

V1841/V241
◆ 3M Netzkabel
◆ 200 Ampere Elektrodenhalter 3M
◆ 200 Ampere Erdungsklemme 3M
◆ 4MTIGSchweißbrennerWP26
◆ 3M Gas-Gewebe-Verbindungsschlauch
◆ Benutzerhandbuch

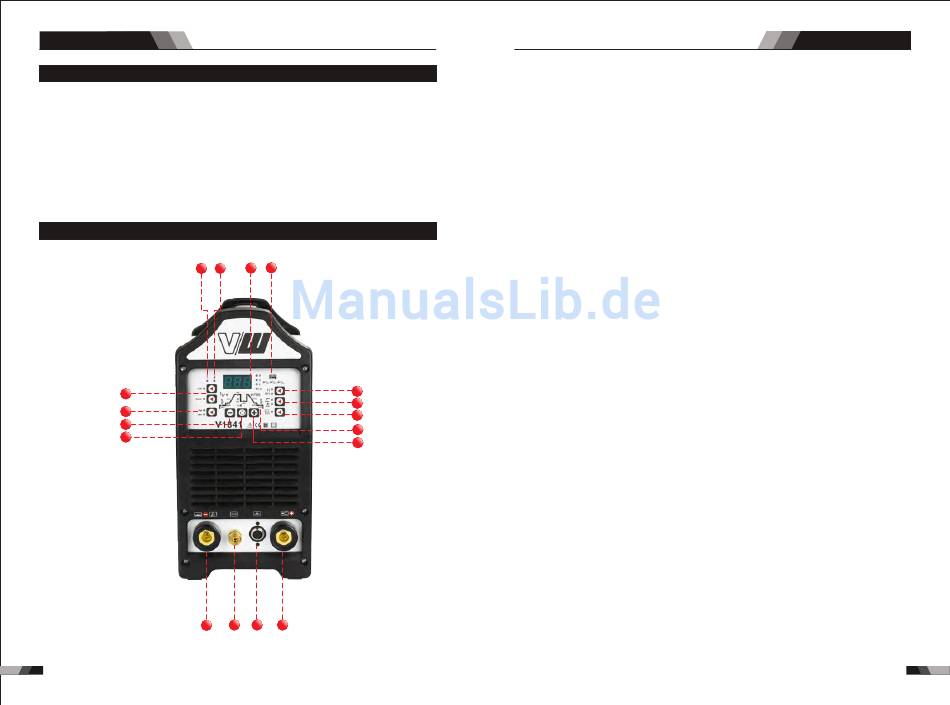

2.1 Layout für die Steuertafel V1841
2
2
5
5
6
6
12
12
13
13
14
14
14
V341
◆ 3M Netzkabel
◆ 300 Ampere Elektrodenhalter 3M
◆ 300 Ampere Erdungsklemme 3M
◆ 4MTIGSchweißbrennerWP18
◆ 3M Gas-Gewebe-Verbindungsschlauch
◆ Benutzerhandbuch
4
4
3
3
1
1
7
7
8
8
9
9
10
10
11
11
15
15
16
16
17
17
AC/DC SERIENAUSRÜSTUNG
1. Digitale Spannungsanzeige/ Parameteranzeige
Die digitale Spannungsanzeige dient zur Anzeige der Ist-Spannung der Schweißstromquelle.
Im Programmiermodus dient sie außerdem zur Anzeige der Parameterwerte.
Je nachdem, welcher Programmierparameter ausgewählt ist, zeigt die Statusanzeige
neben der Spannungsanzeige die jeweilige Maßeinheit des Programmierparameters an.
Während des Schweißvorgangs wird die Ist-Schweißspannung angezeigt.
2. Betriebszustandanzeige
Die Betriebszustandsanzeige leichtet auf, wenn der Ein-/Ausschalter in ONStellung
befindet und der richtige Netzstrom vorhanden ist.
3. Anzeigeleuchte thermische Überlast
Als Schutzeinrichtung ist die Schweißstromquelle mit einem sich automatisch
zurücksetzendem Thermostat ausgestattet. Bei Überschreitung der Einschaltdauer der
Stromquelle leuchtet die Anzeigeleuchte auf und weist damit auf Überhitzung des
Geräts hin. Wenn die Anzeigeleuchte anleuchtet, ist die Leistungsabgabe der
Schweißstromquelle deaktiviert. Sobald sich das Gerät abkühlt, erlischt diese
Anzeigeleuchte, und der Übertemperaturzustand wird zurückgesetzt. Beachten Sie,
dass der Netzschalter eingeschaltet bleiben muss, damit der Lüfter weiterlaufen kann
und das Gerät somit ausreichend gekühlt wird. Schalten Sie bei Thermischer Überlast
das Gerät niemals aus.
4. Arcforce / Warmstart / Warmstartstrom
Verstell Bereich:
Arc Force: 1-100 Ampere Warmstart: 0.1 – 0.5 S Warmstrom: 1-100 Ampere Der ausgewählte
Schweißmodus kann von Schweißstrom zu Warmstart, von Startzeit zu Arc Force umgestellt
werden.
5. JoB und Speichern Knopf
Sie können JOB drücken, um die Speicherdatensätze auszuwählen, die Sie zuvor von
1-9 gespeichert haben. Für die neue Einstellung der aktuellen Basisstrom Amps,
drücken Sie SAVE.
6. Mode Knopf
Drücken Sie die Taste MODE zum Umschalten zwischen Wechsel- und Gleichstrom in
den Schweißmodi LIFT TIG, HF TIG und STICK.
7. Trigger Knopf (nur im Modus HF TIG und LIFT TIG)
Die Taste dient zum Umschalten des Brennerschaltermodus zwischen den Funktionalitäten
2T (normaler Modus) und 4T (Rastmodus).
2T-Modus (Normalmodus) In diesem Modus muss der Brennerschalter für die Dauer der
Schweißstromabgabe gedrückt bleiben.
Drücken Sie den Brennerschalter und halten Sie ihn gedrückt, um die Schweißstromquelle
zu aktivieren (schweißen). Geben Sie den Brennerschalter frei, um den Schweißvorgang
zu beenden
