STICKSERIEN AUSRÜSTUNG
Inbetriebnahme
HINWEIS
Die folgenden Schritte setzen voraus, dass Sie bereits die Schutzgas Maßnahmen wie
vorher beschrieben getätigt haben.
HINWEIS
Die folgende Konfiguration ist bekannt als Straight Polarity oder DC Elektroden positive.
Es wird hauptsächlich für DC LIFT TIG Schweißen auf den meisten Materialien wie zum
Beispiel Stahl oder Edelstahl verwendet.
1. Schalten Sie den Ein- / Ausschalter (auf dem hinteren Bedienfeld) aus.
2. Verbinden Sie das Arbeitskabel mit dem positiven Ausgangsanschluss und das LIFT
TIG-Brennerkabel mit dem negativen Ausgangsanschluss.
3. Schließen Sie die Gasleitung / den Schlauch an die richtige Schutzgasquelle an.
4. Das Argon-Zylinderventil langsam in die vollständig geöffnete Stellung öffnen.
5 Verbinden Sie die Massezange mit dem Werkstück. .
6. Das Argon-Zylinderventil langsam in die vollständig geöffnete Stellung öffnen.6. Das
Wolfram muss zu einem stumpfen Punkt (ähnlich einem Bleistift) geschliffen werden,
um optimale Schweißergebnisse zu erzielen. Siehe Abbildung. Es ist entscheidend, die
Wolfram-Elektrode in Richtung der Schleifscheibe zu schleifen. Schleifen Sie in einem
Winkel von 30 Grad und nie zu einem scharfen Punkt.
2 bis 2.5 mal Elektrodendurchmesser
7. Installieren Sie das Wolfram mit ca. 1,6 mm bis 3,2 mm, das aus dem Gasbecher herausragt,
und stellen Sie sicher, dass Sie die richtige Spannzange haben.
8. Ziehen Sie die hintere Kappe wieder fest.
9. Den Schalter auf ON drehen. Die Betriebs-LED-Lampe sollte aufleuchten.
10. Stellen Sie den Schweißvorgang auf LIFT TIG ein.
11. Stellen Sie den Schweißstromregler auf die gewünschte Stromstärke ein.
12. Jetzt können Sie mit dem LIFT TIG Schweißen beginnen
48
Elektrode
STICKSERIEN AUSRÜSTUNG
Minus Schweiß-
anschluss (-)
TIG Schweißbrenner

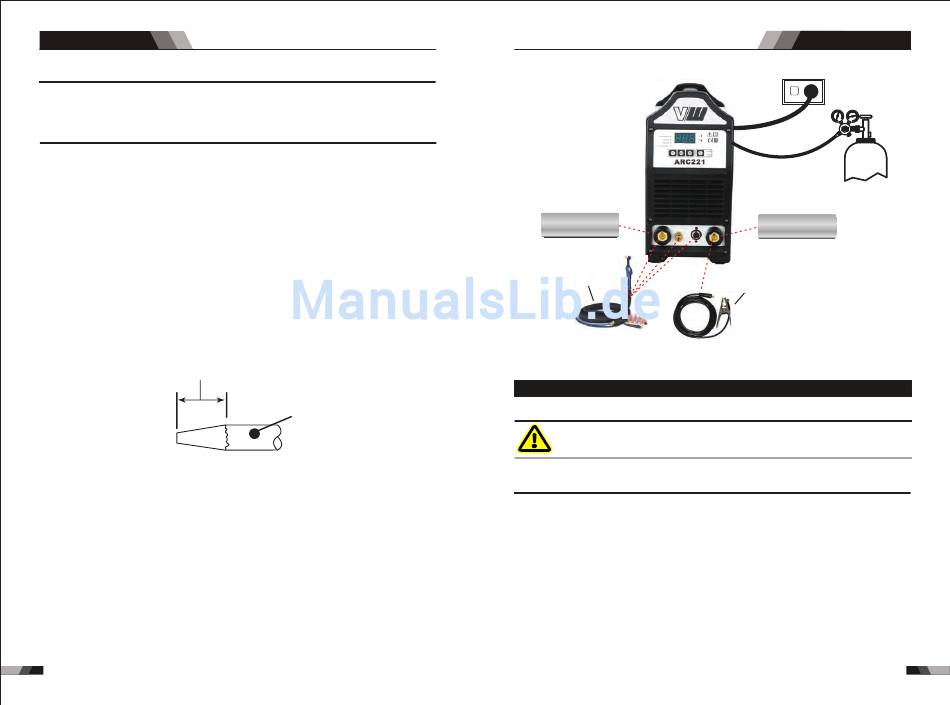

2.5 Konfiguration für STICK Metall-Lichtbogenschweißen
Vo r d e m S c h w e i ß e n s i c h e r g e h e n , d a s s a l l e a n g e m e s -
s e n e n u n d e m p f o h l e n e n S i c h e r h e i t s v o r k e h r u n g e n
WARNUNG
g e t r o f f e n s i n d .
HINWEIS
Die folgende Konfiguration ist bekannt als Straight Polarity oder DC Elektroden positive.
Es wird hauptsächlich für DC LIFT TIG Schweißen auf den meisten Materialien wie zum
Beispiel Stahl oder Edelstahl verwendet.
1. Schalten Sie den Ein- / Ausschalter (auf dem hinteren Bedienfeld) auf OFF.
2. Verbinden Sie das Arbeitskabel und den STICK wie in Abbildung 5-03 gezeigt.
3. Ändern Sie den Schweißmodus in STICK.
4. Stellen Sie den Schweißstromregler der Positiv- und Negativ-Kontrolle auf die gewünschte
Stromstärke.
5. Installieren Sie Stabelektrode in der Elektrodenhalterung.
6. Jetzt können Sie mit dem STICK Schweißen beginnen.
Inbetriebnahme
Stromversorgung
Arg./Gas (TIG/WIG)
Plus Schweiß -
anschluss(+)
Erdungsklemme
