Inbetriebnahme

DC PULS SERIENAUSRÜSTUNG

1.6 Mitgelieferte Einzelteile

T231
◆ Plasmabrenner TIG 4M WP26
◆ 3M Netzkabel
◆ 200 Ampere Elektrodenhalter 3M
◆ 200 Ampere Erdungsklemme 3M
◆ 3M Gasleitung
◆ Benutzerhandbuch

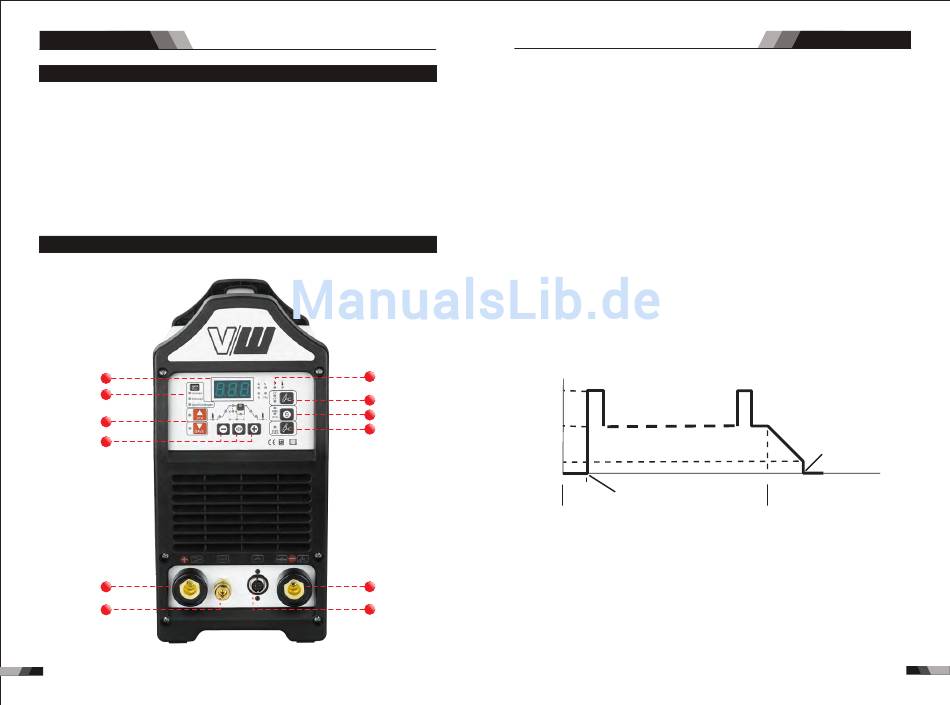

2.1 Layout für die Steuertafel T231/T331
6
7
8
5
9
11
74
T331
◆ Plasmabrenner TIG 4M WP18
◆ 3M Netzkabel
◆ 300 Ampere Elektrodenhalter 3M
◆ 300 Ampere Elektrodenhalter 3M
◆ 3M Gasleitung
◆ Benutzerhandbuch
1
3
2
4
10
12
DC PULS SERIENAUSRÜSTUNG
1.Betriebszustandanzeige
Die grüne Betriebszustandsanzeige leuchtet auf, wenn der Ein-/Ausschalter in ON Stellung
befindet und der richtige Netzstrom vorhanden ist.
Anzeigeleuchte thermische Überlast
Als Schutzeinrichtung ist die Schweißstromquelle mit einem sich automatisch zurückset-
zendem Thermostat ausgestattet. Bei Überschreitung der Einschaltdauer der Stromquelle
leuchtet die Anzeigeleuchte auf und weist damit auf Überhitzung des Geräts hin. Wenn die
Anzeigeleuchte anleuchtet, ist die Leistungsabgabe der Schweißstromquelle deaktiviert.
Sobald sich das Gerät abkühlt, erlischt diese Anzeigeleuchte, und der Übertemper-
aturzustand wird zurückgesetzt. Beachten Sie, dass der Netzschalter eingeschaltet bleiben
muss, damit der Lüfter weiterlaufen kann und das Gerät somit ausreichend gekühlt wird.
Schalten Sie bei Thermischer Überlast das Gerät niemals aus.
2. Prozess-Auswahl Knopf
Die Prozess-Wahltaste dient zur Auswahl des gewünschten Schweißmodus. Es stehen
zwei Modi zur Auswahl: GTAW (TIG) und Manuelles Schweißen mit Stabelektrode (STICK).
3. Trigger Knopf (nur im Modus HF TIG und LIFT TIG)
Die Taste dient zum Umschalten des Brennerschaltermodus zwischen den Funktionalitäten
2T (normaler Modus) und 4T (Rastmodus).
2T-Modus (Normalmodus) In diesem Modus muss der Brennerschalter für die Dauer der
Schweißstromabgabe gedrückt bleiben.
Drücken Sie den Brennerschalter und halten Sie ihn gedrückt, um die Schweißstromquelle
zu aktivieren (schweißen). Geben Sie den Brennerschalter frei, um den Schweißvorgang
zu beenden
Ampere
hohe
Stromstärke
geringe
Stromstärke
minimale
Stromstärke
Gas
Vorlauf
Entzündung des Lichtbogens
Drücken & Halten
des Auslösers
Dieser Schweißmodus wird vorwiegend für lang andauernde Schweißvorgänge verwendet,
um die Ermüdung des Schweißers zu reduzieren. In diesem Modus kann der Schweißer den
Brennerschalter drücken und wieder freigeben, die Schweißstromabgabe wird dabei nicht
unterbrochen. Zum Deaktivieren der Schweißstromquelle muss der Brennerschalter erneut
gedrückt und freigegeben werden. Auf diese Weise muss der Schweißer den Brennerschalter
nicht ständig gedrückt halten.
Hinweis: Beachten Sie, dass die Stromquelle beim TIG-Schweißen (HF-TIG-Schweißen
und WIG-Abstandsschweißen) solange aktiviert bleibt, bis die ausgewählte Stromabfallphase
abgelaufen ist
Inbetriebnahme
Stromabsenkung
Erlöschen des Lichtbogens
Zeit
Gas Nachlauf
Loslassen
des Auslösers
