Vector V241 Bedienungsanleitung Seite 16

Inbetriebnahme AC/DC SERIENAUSRÜSTUNG

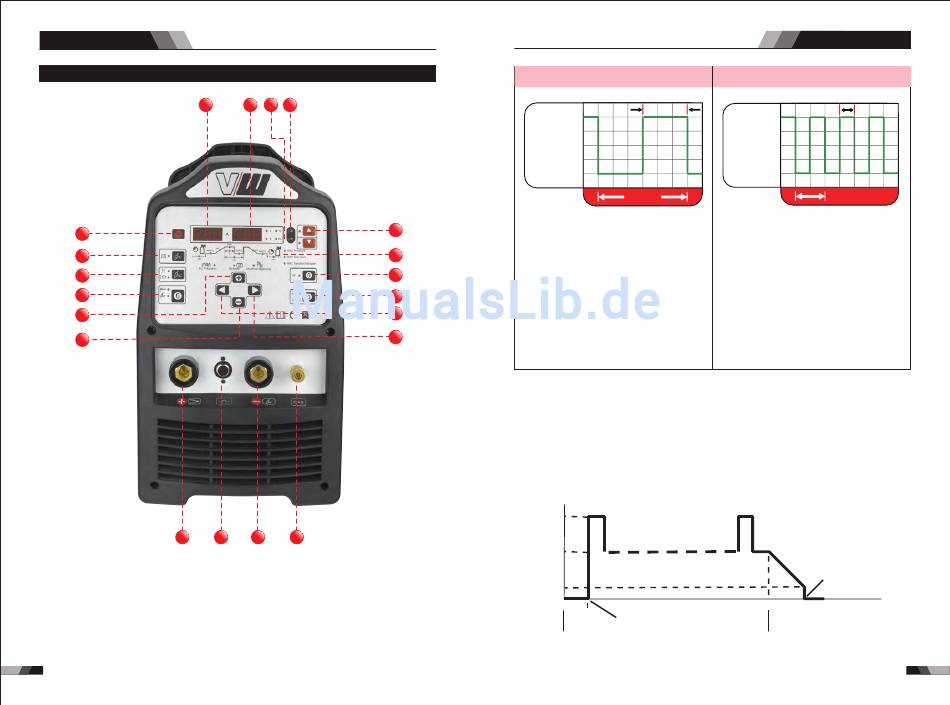

2.3 Layout für die Steuertafel V241/V341
5
1
2
3
4
15
16
17
1. RESET Knopf
Wenn Software Probleme auftreten, drücken Sie bitte den RESET Knopf.
2. Puls Knopf
Drücken Sie den PULS Knopf, um Puls ein- und auszuschalten.
22
6 8 7
9
10
11
12
13
14
18 19 20
AC/DC SERIENAUSRÜSTUNG
herkömmliche Puls TIG
Spitzenzeit (%)
Maximal
Stromstärke
Hintergrund
Stromstärke
(% von max.)
Pulszyklus
Normalerweise von 1 bis 10 PPS. Liefert
einen Erhitz- und Abkühleffekt auf den
Schweißpool und kann die Verzerrung durch
Verringern der durchschnittlichen
Stromstärke reduzieren. Der Erhitz- und
Abkühleffekt produziert ein deutliches
Wellenmuster in der Schweißraupe. Die
Beziehung zwischen Pulsfrequenz und
Flussgeschwindigkeit legt die Distanz
zwischen den Wellen fest. Langsames
Pulsieren can mit Schweißzusatz ergänzt
werden, um die Kontrolle über den
Schweißpool zu erhöhen.
3. Trigger Knopf (nur im Modus HF TIG und LIFT TIG)
Die Taste dient zum Umschalten des Brennerschaltermodus zwischen den Funktionalitäten
2T (normaler Modus) und 4T (Rastmodus).
2T-Modus (Normalmodus) In diesem Modus muss der Brennerschalter für die Dauer der
Schweißstromabgabe gedrückt bleiben.
Drücken Sie den Brennerschalter und halten Sie ihn gedrückt, um die Schweißstromquelle
zu aktivieren (schweißen). Geben Sie den Brennerschalter frei, um den Schweißvorgang
zu beenden
Ampere
hohe
Stromstärke
geringe
Stromstärke
minimale
Stromstärke
Gas
Vorlauf
Entzündung des Lichtbogens
Drücken & Halten
des Auslösers
Inbetriebnahme
High Speed Puls TIG
Spitzenzeit (%)
Maximal
Stromstärke
Hintergrund
Stromstärke
(% von max.)
Pulszyklus
Bei Überschreitung von 40 PPS wird das
Pulsschweißen mehr hörbar und weniger
sichtbar und verursacht durch erhöhte Pool
Bewegung eine besser geschweiße
Mikostruktutr.
Durch das häufige Wechsel zwischen hoher
Maximalstromstärke und geringer
Hintergrund Stromstärke entsteht ein besser
gebündelter Lichtbogen. Hieraus resultiert ein
besseres Eindringen und eine schnellere
Bewegungsrate. Der Effekt des
Lichtbogenformens, der durch ehöhtes
Pulsieren kommt erreicht neue Dimensionen
Stromabsenkung
Erlöschen des Lichtbogens
Zeit
Gas Nachlauf
Loslassen
des Auslösers
