Zusammenfassung MIG SERIENAUSRÜSTUNG
1.3 Spezifikationen für R221
Bezeichnung
Gewicht der Schweißgeräts
Abmessungen des Schweißgeräts
Kühlung
Schweißmaschinentyp
Europäische Normen
Anzahl der Phasen
Nominal Supply Voltage
Spannung der Netzeinspeisung, nominal
Spannungsbereich
Geschwindigkeit des Drahtvorschubs
Gewicht der Drahtrolle
Drahtdurchmesser
Stärke des Materials
Effizienz
Leistungsfaktor
Schweißstrombereich (MIG Modus)
Schweißstrombereich (STICK Modus)
Eingangsstrom effektiv
Eingangsstrom max
Erforderliche Auslegung des
Einphasengenerators
STICK Schweißstrom bei, 40°C, 10 min (MIG)
WIG Schweißstrom bei, 40°C, 10 min (STICK)
Ruhespannung
Schutzgrad
Isolationsklasse
Gasfolge
Hinweis
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Servicea
118
VECTOR DIGITALF R221
15.9kg
H490mmxB225mmxT380mm
Lüftergekühlt
Stromquelle nach Umrichterprinzip
EN 60974-1 / IEC 60974-1
1
230V +/- 15%
50/60Hz
10-25 V
2.5-18
5kg
0.6/0.8/1.0
Bis zu 0.8mm
80%
0.73
25-200 A
30-170 A
22.6 A
35.7 A
12.3KVA
200A@ 40%24V 155A@ 100%20.3V
170A@ 40%26.8V 107A@ 100%24.2V
66V DC
IP23
F
3s
MIG SERIENAUSRÜSTUNG

1.4 Mitgelieferte Einzelteile

R221
◆ MB – 15 MIG Schweißbrenner – 16M2 3M
◆ Kontaktspitze - 1.0mm angepasst – 0.8mm angepasst
◆ 3M Netzkabel
◆ 200 Ampere Elektrodenhalter 3M
◆ 200 Ampere Erdungsklemme 3M
◆ 3M Gasleitung 8x13.5
◆ Luftregler
◆ Antriebsrollen
◆ Benutzerhandbuch

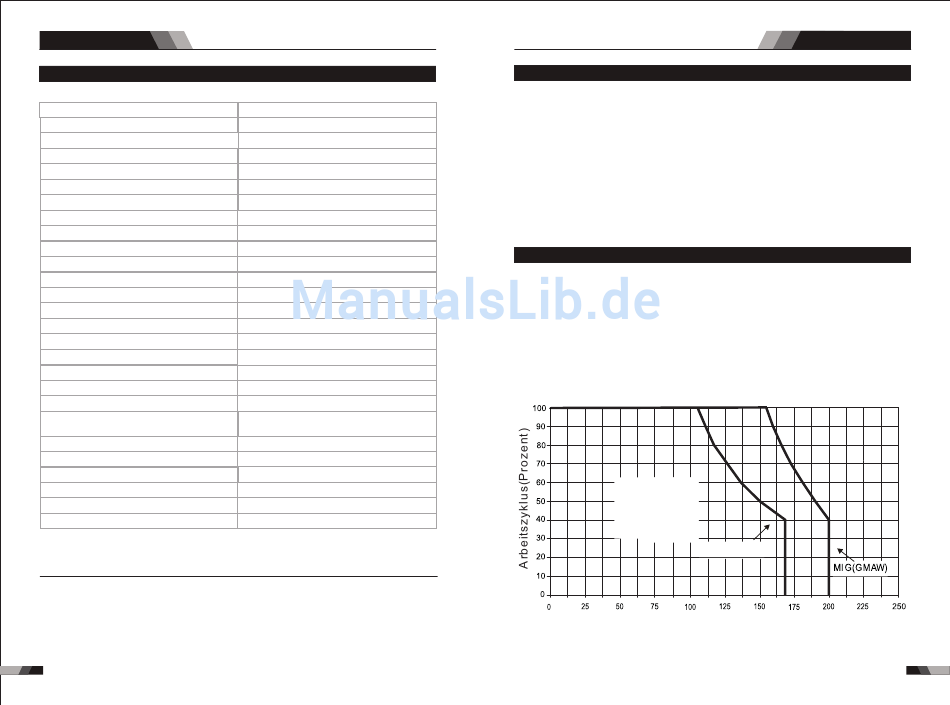

1.5 Arbeitszyklus

Der Nennbetriebswirkungsgrad einer Schweißstromquelle ist eine Aussage über die Zeit,
in der er mit seiner Bemessungsschweißstromleistung betrieben werden kann, ohne die
Temperaturgrenzen der Isolierung der Bauteile zu überschreiten. Um die 10-Minuten-
Einschaltdauer zu erklären, wird folgendes Beispiel verwendet. Man nehme an, dass eine
Schweißstromquelle so ausgelegt ist, dass sie bei einem Arbeitszyklus von 40% arbeitet,
das sind 200 Ampere bei 24,0 Volt. Dies bedeutet, dass sie so konstruiert und gebaut wurde,
dass sie die Nennstromstärke (200A) für 4 Minuten, d. H. Lichtbogenschweißzeit, aus jeder
10-Minuten-Periode (40% von 10 Minuten ist 4 Minuten) ergibt. Während der anderen
6Minuten der 10-Minuten-Periode muss die Schweißstromquelle im Leerlauf laufen und
abkühlen lassen.
Sicherer
Arbeitsvorgang
Schweißstromstärke(Ampere)
Zusammenfassung
Stick(MMA)
