Gossen Metrawatt GmbH

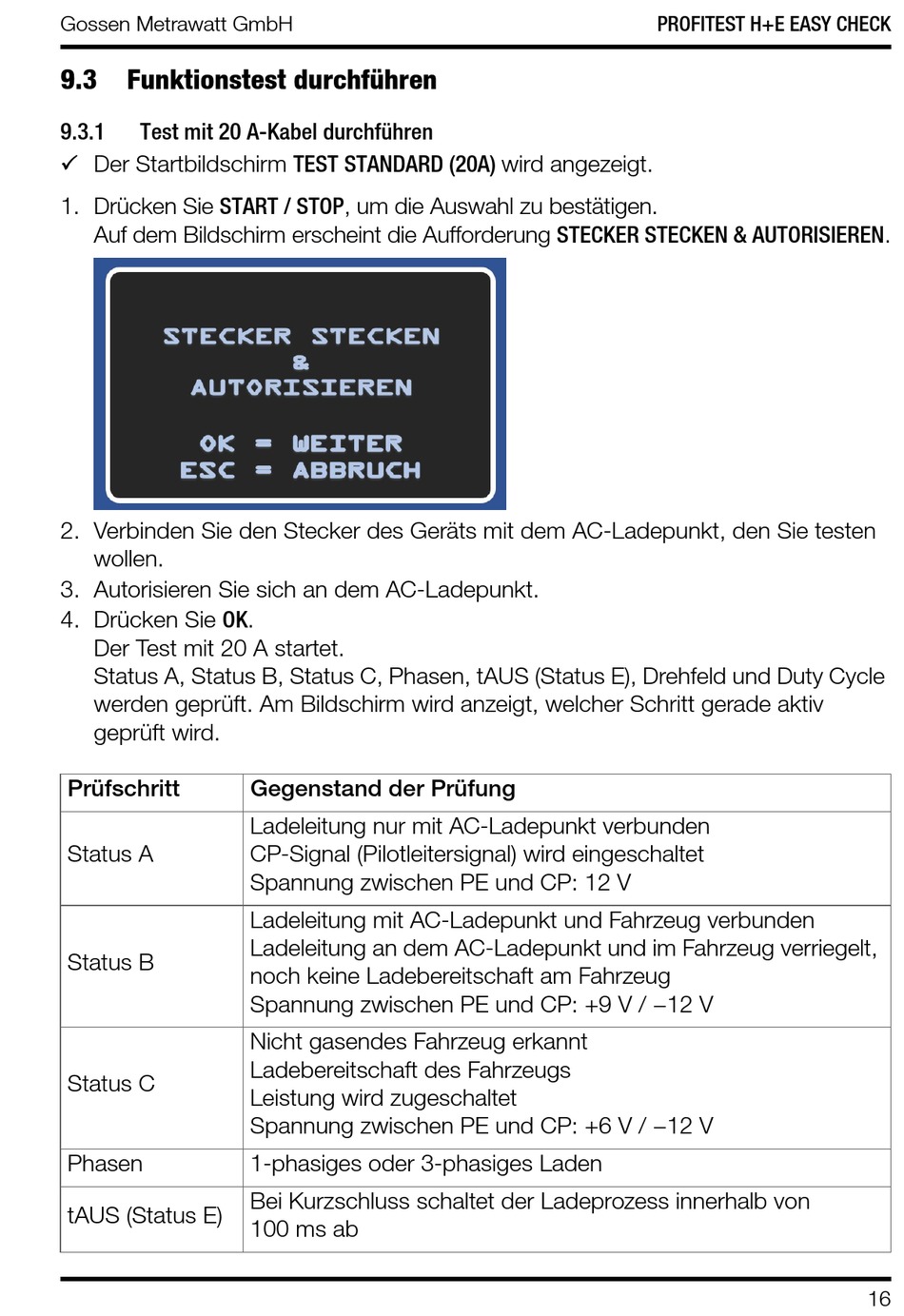

9.3
Funktionstest durchführen
9.3.1
Test mit 20 A-Kabel durchführen
Der Startbildschirm TEST STANDARD (20A) wird angezeigt.
1. Drücken Sie START / STOP, um die Auswahl zu bestätigen.
Auf dem Bildschirm erscheint die Aufforderung STECKER STECKEN & AUTORISIEREN.
2. Verbinden Sie den Stecker des Geräts mit dem AC-Ladepunkt, den Sie testen
wollen.
3. Autorisieren Sie sich an dem AC-Ladepunkt.
4. Drücken Sie OK.
Der Test mit 20 A startet.
Status A, Status B, Status C, Phasen, tAUS (Status E), Drehfeld und Duty Cycle
werden geprüft. Am Bildschirm wird anzeigt, welcher Schritt gerade aktiv
geprüft wird.
Prüfschritt
Status A
Status B
Status C
Phasen
tAUS (Status E)
Gegenstand der Prüfung
Ladeleitung nur mit AC-Ladepunkt verbunden
CP-Signal (Pilotleitersignal) wird eingeschaltet
Spannung zwischen PE und CP: 12 V
Ladeleitung mit AC-Ladepunkt und Fahrzeug verbunden
Ladeleitung an dem AC-Ladepunkt und im Fahrzeug verriegelt,
noch keine Ladebereitschaft am Fahrzeug
Spannung zwischen PE und CP: +9 V / −12 V
Nicht gasendes Fahrzeug erkannt
Ladebereitschaft des Fahrzeugs
Leistung wird zugeschaltet
Spannung zwischen PE und CP: +6 V / −12 V
1-phasiges oder 3-phasiges Laden
Bei Kurzschluss schaltet der Ladeprozess innerhalb von
100 ms ab
PROFITEST H+E EASY CHECK
16
