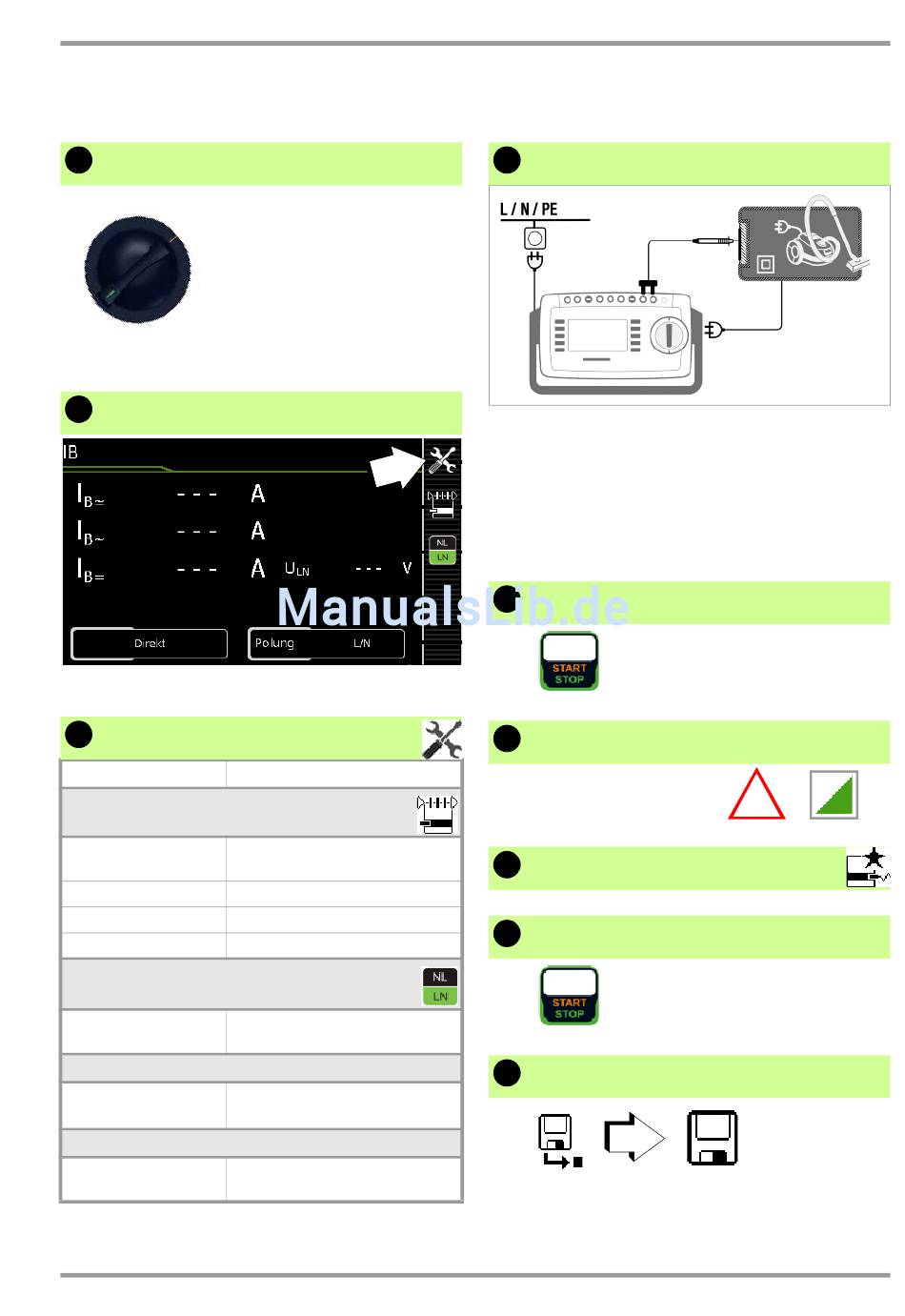

8.5 IB – Berührungsstrom
1 Messfunktion wählen
IB
2
Parameter wählen
3 Parameter einstellen
Messparameter
Messart
Direkt
Differentiell
Alternativ
Festanschluss
Polung – nur bei Direkt und Differenz
L/N oder N/L
U(Soll) – nur bei Alternativ
110 V, 115 V,
220 V, 230 V, 240 V
Frequenz(Soll) – nur bei Alternativ
48 Hz ... 400 Hz
GMC-I Messtechnik GmbH
10 und X
TRA
Bedeutung
Direktes Messverfahren
(über Prüfdose)
Differenzstrommessverfahren
Ersatz-Ableitstrommessverfahren
Fest installierter Prüfling
Auswahl der Polarität der
Prüfspannung
Auswahl der Netzspannung als
Prüfspannung
Auswahl der Netzfrequenz als
Prüffrequenz
4 Prüfling anschließen
➭ Schließen Sie den Prüfling an die Prüf-
dose an.
➭ Kontaktieren Sie mit der Prüfsonde P1
zusätzliche berührbare leitfähige Teile,
die nicht mit dem Schutzleiter verbunden
sind.
5 Prüfung starten
6 Netzspannungswarnung bestätigen
Direkt & Differentiell:
7
Messwerte zwischenspeichern
8 Prüfung stoppen
9 Messungen unter ID-Nr. abspeichern
Einzelmessungen
Direkt / Diff / Alt
!
