Konfiguration mittels ProLink II Software Fortsetzung
5. Stellen Sie sicher, dass der Durchfluss durch den Sensor vollständig gestoppt ist und klicken
dann auf das Feld Zero. Das Durchfluss-Messsystem beginnt mit der Nullpunktkalibrierung.
Während die Nullpunktkalibrierung läuft:
-
-
-
Wenn die Nullpunktkalibrierung beendet ist:
-
-
-

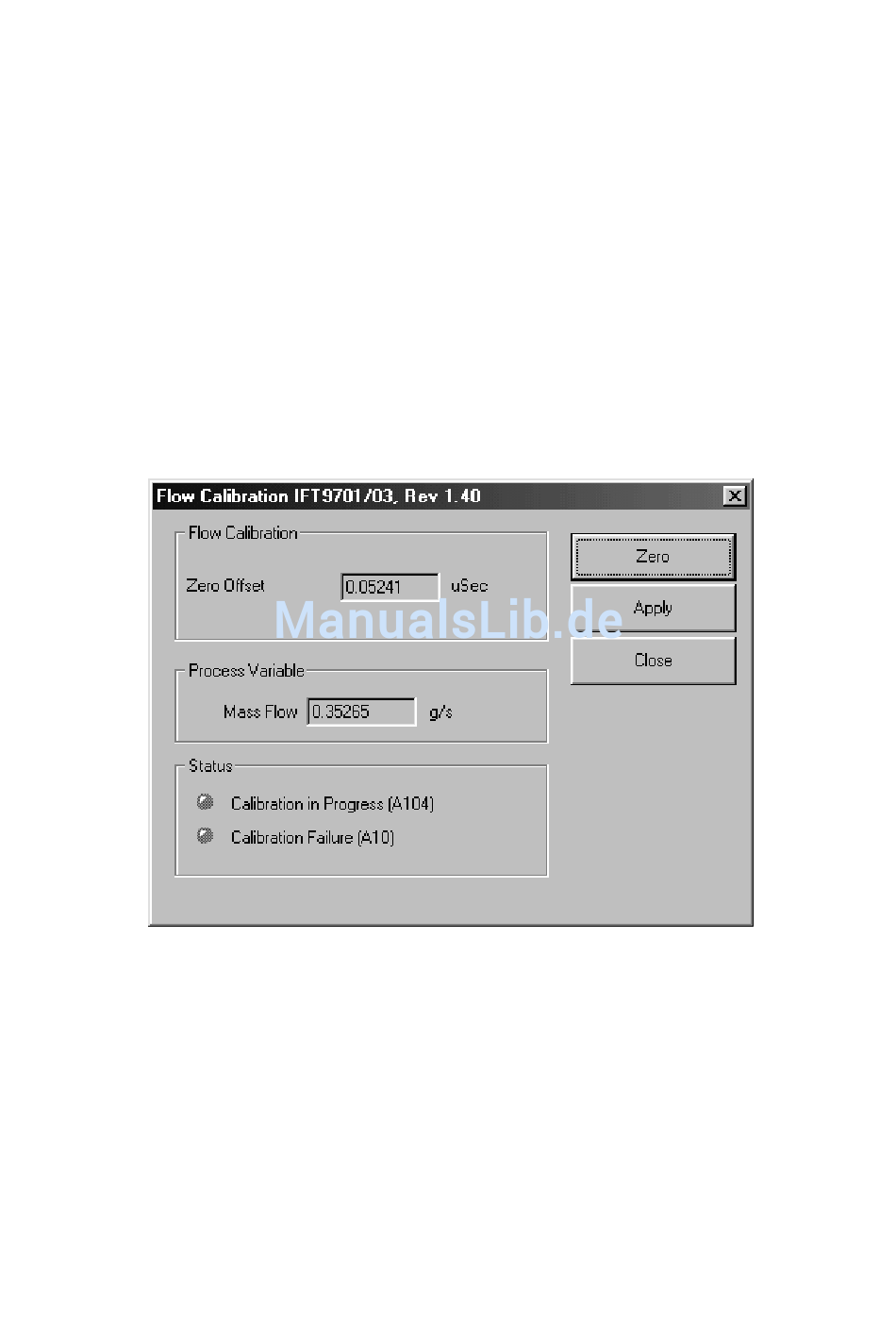

Abb. 7-5
Fehler während der Nullpunktkalibrierung
Wenn die Nullpunktkalibrierung fehlerhaft ist:
Die Calibration Failure Status Markierung wechselt auf rot.
Die Diagnose-LED des Durchfluss-Messsystems blinkt viermal pro Sekunde.
Gehen die Ausgänge des Durchfluss-Messsystems auf die Störausgangswerte.
Auf der optionalen LCD-Anzeige erscheint die blinkende Meldung "ELEC0".
Die häufigsten Fehlerquellen bei der Nullpunktkalibrierung sind:
Durchfluss während der Nullpunktkalibrierung
Nicht vollständig gefüllte Messrohre
Nicht korrekt installierter Sensor.
56
Die Calibration in Progress Status Markierung ist rot.
Die Diagnose LED der Auswerteelektronik ist auf ON.
Das optionale Display der Auswerteelektronik meldet "ZERO0" für bis zu einer
Minute während der Nullpunktkalibrierung.
Die Calibration in Progress Status Markierung wechselt auf grün.
Die Diagnose LED der Auswerteelektronik blinkt einmal pro Sekunde, um den
normalen Betrieb anzuzeigen.
Das Display zeigt den Durchfluss an.
Dialogfeld Flow Calibration
Auswerteelektronik Modell IFT9701, Betriebsanleitung
