Konfiguration mittels ProLink II Software Fortsetzung
Die Anzeigefelder Lower Sensor Limit, Upper Sensor Limit und Min. Span in der
Registerkarte zeigen die Grenzen des Durchfluss-Messsystems in den konfigurierten
Messeinheiten an.
-
-
-
Impulsausgang konfigurieren:
1. Vom ProLink Menü, auf Configuration klicken.
2. Klick auf die Lasche Frequency. Die Registerkarte Frequency erscheint, wie in Abb. 7-4
dargestellt.
Abb. 7-4
3. Der Impulsausgang erzeugt eine Frequenz proportional zum Durchfluss. Die Skalierung des
Impulsausgangs erfordert die Eingabe der Frequenz- und Durchflusswerte. Impulsausgang
skalieren:
a. Geben Sie den Frequenzwert in Impulse pro Sekunde (Hertz) in das Textfeld Freq Factor
ein, die den max. Durchfluss repräsentieren soll.
b. Geben Sie den max. Durchflusswert in das Textfeld Rate Factor ein. Der eingegebene
Wert entspricht der Frequenz die im Textfeld Freq Factor eingegeben wurde.
54
Der im Lower Range Value Textfeld eingegebene Wert muss niedriger sein als der im
Upper Range Value Textfeld eingegebene Wert und höher als der angezeigte Lower
Sensor Limit Wert.
Der im Upper Range Value Textfeld eingegebene Wert muss höher sein als der
angezeigte Lower Sensor Limit Wert und niedriger sein als der angezeigte Upper
Sensor Limit Wert.
Die Differenz zwischen den in die Textfelder eingegebenen Werten muss grösser sein
als die angezeigte Min. Span, andernfalls wird die Genauigkeit des mA Ausgangs-
signals verschlechtert.

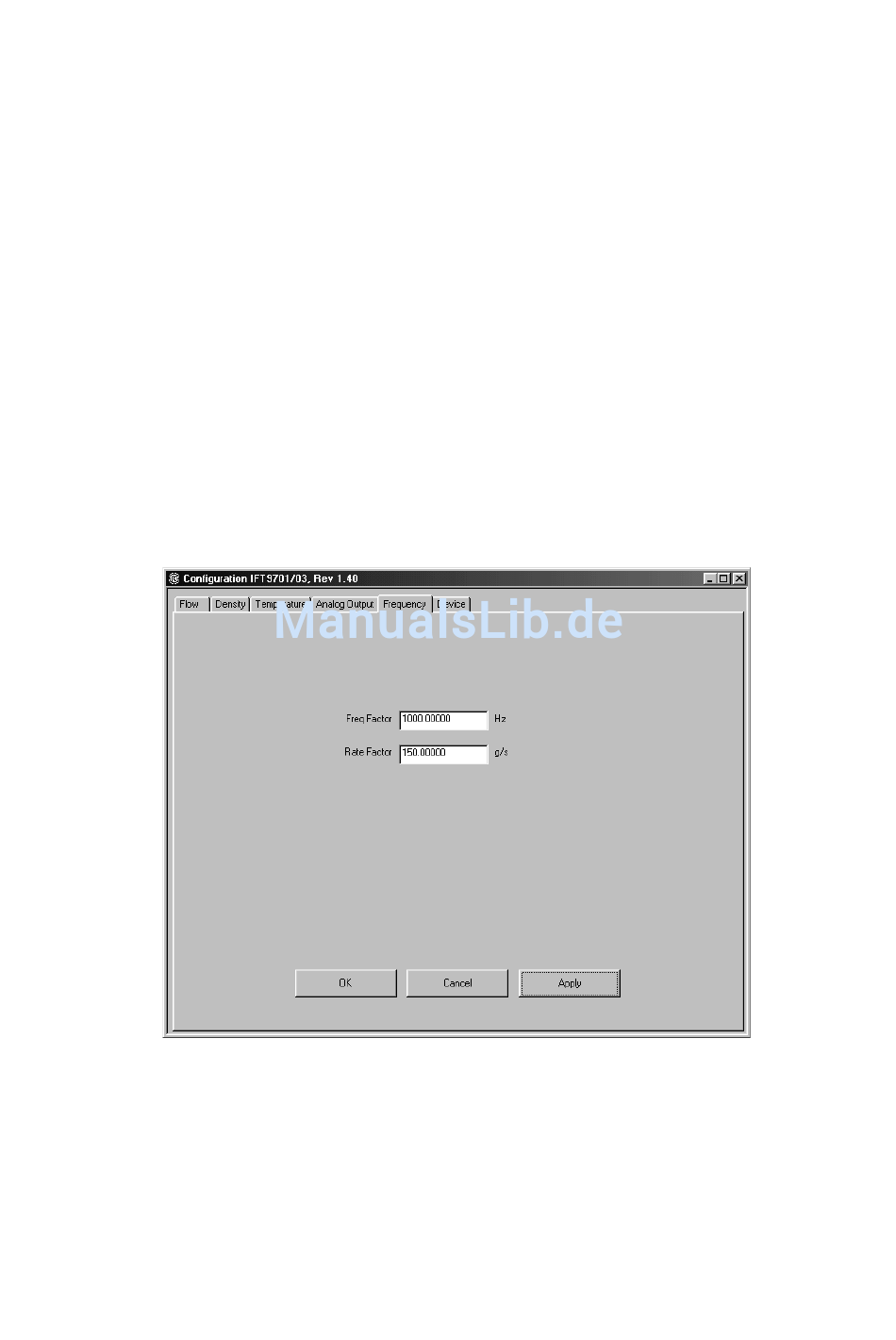

Fenster Konfiguration – Registerkarte Frequency
