Spannungsversorgung und Ausgangsverdrahtung Fortsetzung

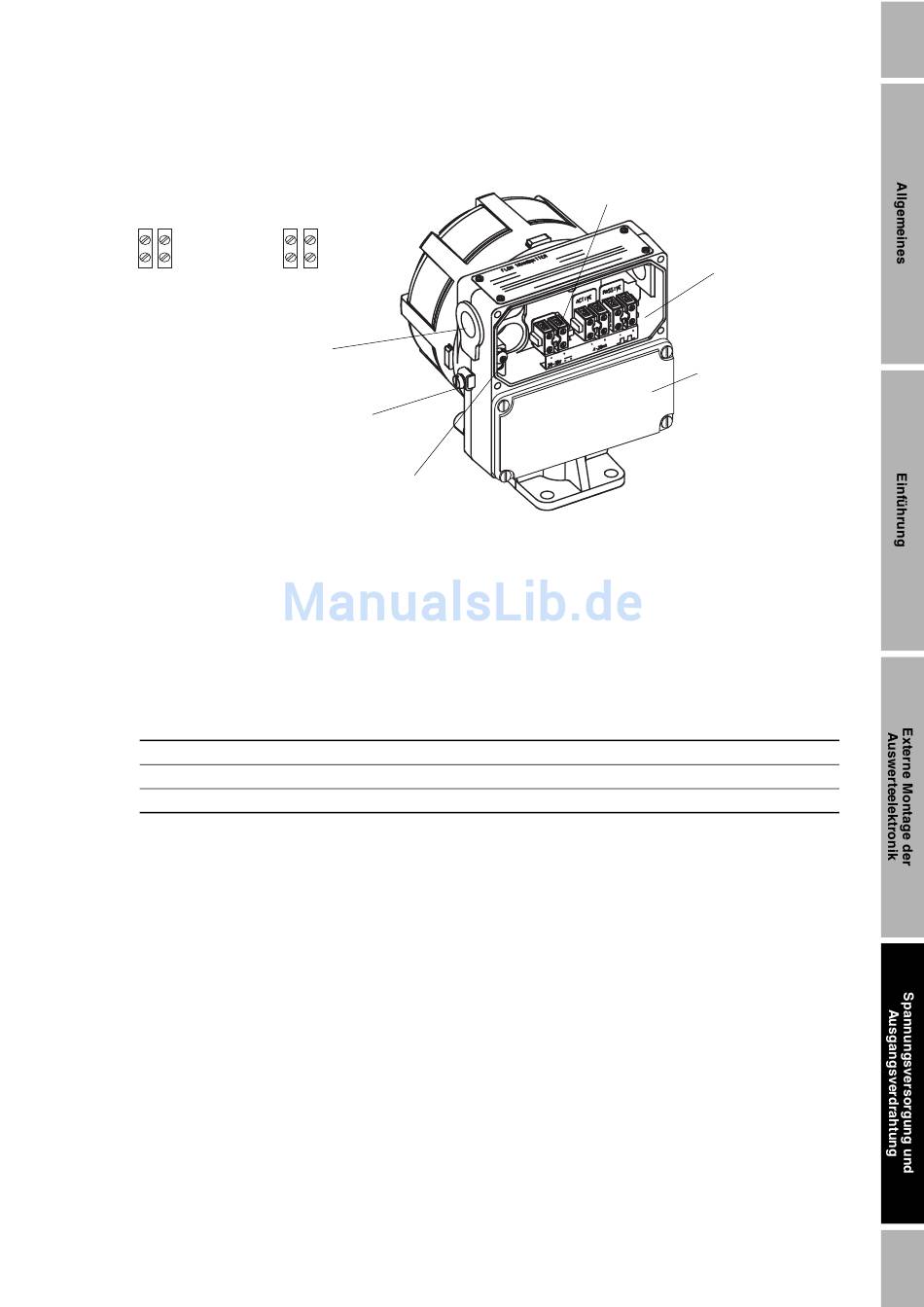

Abb. 4-1
Anschlussklemmen für die Verdrahtung der Spannungsversorgung
ODER
AC
Auswerteelektronik
Auswerteelektronik
N L
85-250 VAC
Kabeleinführung
Spannungsversorgung
Aussenliegende Gehäuseerde
für die Spannungsversorgung
Innenliegende Erdungsschraube
für die Spannungsversorgung
Sofern keine nationalen Vorschriften zutreffen, führen Sie die Erdung gemäss diesen Richtlinien aus:
• Verwenden Sie Kupferdraht mit einem Querschnitt von 2,5 mm² oder grösser.
• Halten Sie die Erdungsleitungen so kurz wie möglich, kleiner 1 Ohm Impedanz.
• Schliessen Sie die Erdungsleitungen direkt an Erde an oder gehen nach den Anlagenrichtlinien vor.
• Für Installationen in der Ex-Zone, innerhalb Europas, verwenden Sie die EN 60079-14 als Richtlinie.
Tabelle 4-1 Verdrahtungshinweise bei DC Spannungsversorgung
Adernquerschnitt
16 AWG (1,5 mm²)
18 AWG (0,75 mm²)
20 AWG (0,5 mm²)
4.4

Ausgangsverdrahtung anschliessen

Abb. 4-2 zeigt die Anschlussklemmen für den mA und Impulsausgang.
Installieren Sie abgeschirmtes, paarweise verdrilltes Kabel mit einem Querschnitt
von 0,5 mm² bis 1,5 mm².
Informationen zur Verdrahtung des mA Ausgangs finden Sie im Abschnitt 4.4.1.
Informationen zur Verdrahtung des mA Ausgangs an ein Bell 202 Multidrop Netzwerk finden
Sie im Abschnitt 4.4.2.
Informationen zum Anschluss eines HART Gerätes an den mA Ausgang finden Sie
im Abschnitt 4.4.3.
Informationen zur Verdrahtung des Impulsausgangs finden Sie im Abschnitt 4.4.4.
Auswerteelektronik Modell IFT9701, Betriebsanleitung
DC
– +
20-30 VDC
Anschlussklemmen
Spannungsversorgung
Kabellänge
1500 feet (450 m)
1000 feet (300 m)
600 feet (200 m)
Anschlussraum
Feldverdrahtung
Anschlussraum
Sensorverdrahtung
21
