Allgemeines Fortsetzung
1.3
Installation in Europa
Dieses Micro Motion Produkt entspricht allen zutreffenden europäischen Richtlinien, sofern es
entsprechend dieser Betriebsanleitung installiert ist. Siehe CE-Konformitätserklärung für Richtlinien,
die dieses Produkt betreffen.
Die CE-Konformitätserklärung mit allen zutreffenden europäischen Richtlinien sowie die ATEX
Installationszeichnungen und Anweisungen sind im Internet unter www.micromotion.com/atex
verfügbar oder über ein Emerson Process Management Vertriebsbüro erhältlich.
1.4
Definitionen
•
Der Ausdruck "Sensor" bezieht sich nur auf den Micro Motion Sensor.
•
Der Ausdruck "Durchfluss-Messsystem" bezieht sich auf eine Auswerteelektronik IFT9701
und einem Sensor, die zusammen als Durchfluss-Messsystem installiert sind.
1.5
Komponenten des Durchfluss-Messsystems
Die Auswerteelektronik IFT9701 kann integriert mit einem Micro Motion Sensor der F-Serie oder mit
einem extern montierten Sensor des Typs ELITE
werden.
Die Auswerteelektronik IFT9701 kann nicht mit der Micro Motion T-Serie, R-Serie oder den
Sensoren Modell D600 oder DT betrieben werden.
•
Wenn die Auswerteelektronik integriert mit einem Sensor montiert wird, dann besteht das
Durchfluss-Messsystem aus den in Abb. 1-1 angegebenen Komponenten.
•
Wird die Auswerteelektronik extern montiert, dann umfasst die Auswerteelektronik die in
Abb. 1-2 angegebenen Komponenten.
Die Auswerteelektronik ist mit einer optionalen LCD-Anzeige, wie in Abb. 1-1 und Abb. 1-2
dargestellt, lieferbar, ausser für den Einsatz in Bereichen der ATEX Zone 1.

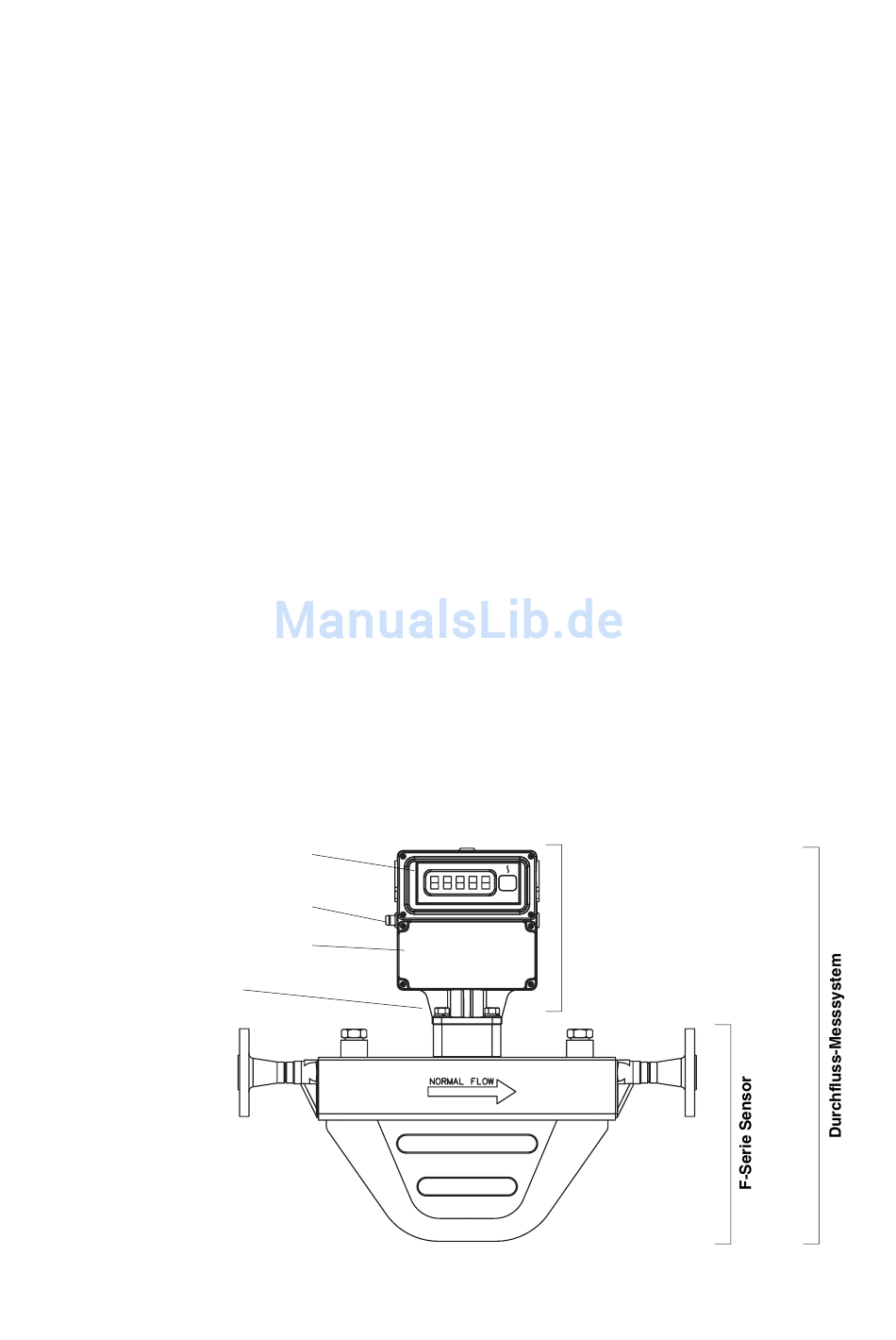

Abb. 1-1
Integriert montierte Auswerteelektronik IFT9701 mit einem F-Serie Sensor
Anschlussraum Feldverdrahtung
mit optionalem LCD
Anschlussraum Sensorverdrahtung
4x M8 Schrauben
4x Sicherungsscheiben
4x Unterlegsscheiben
Auswerteelektronik drehen:
Schrauben lösen und wieder
mit einem Drehmoment von
16 Nm festziehen
2
Gehäuseerde
®
, der F-Serie, Modell D oder Modell DL betrieben
Auswerte-
elektronik
IFT9701
Auswerteelektronik Modell IFT9701, Betriebsanleitung
