Externe Montage der Auswerteelektronik Fortsetzung

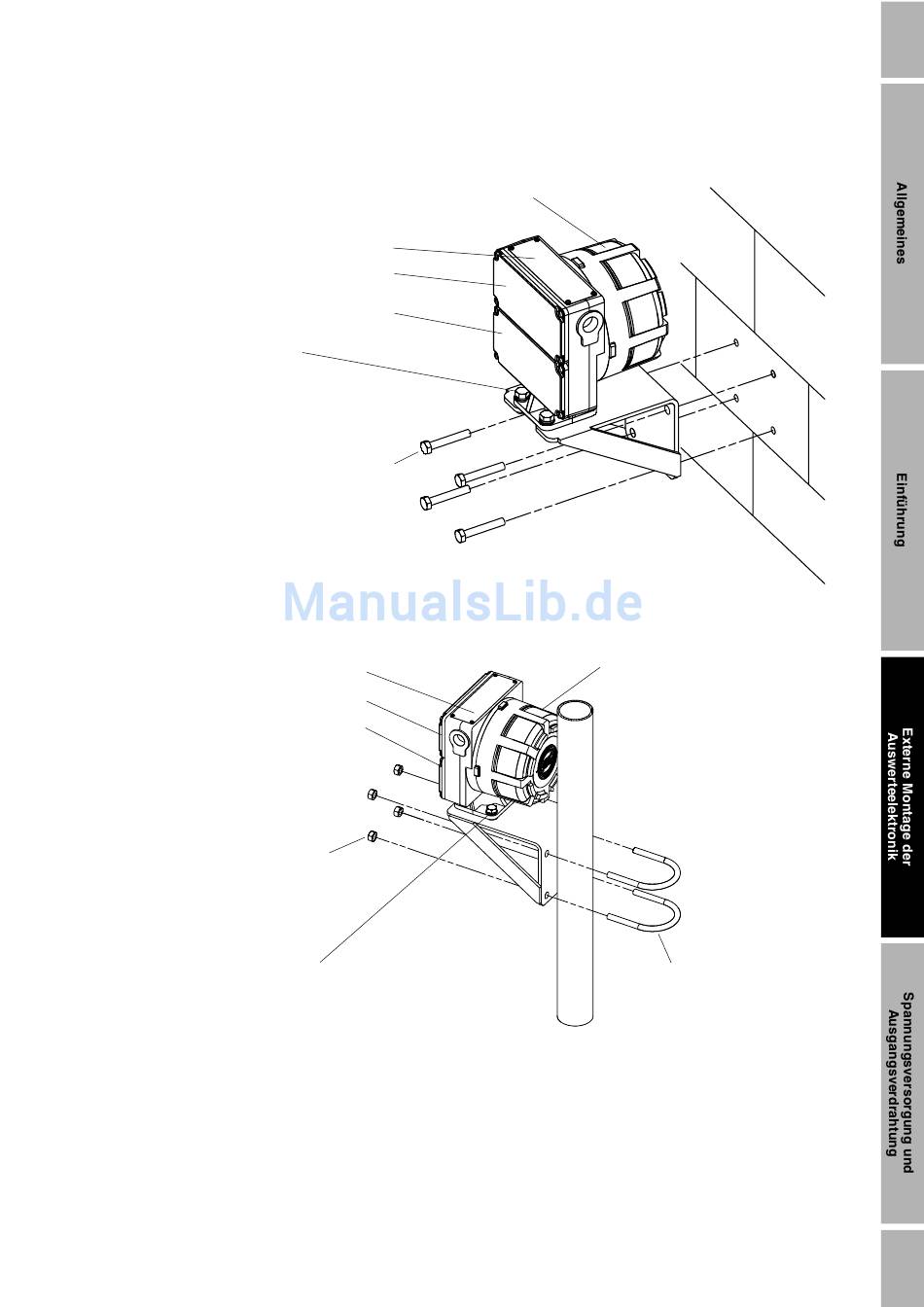

Abb. 3-2 Montage der Auswerteelektronik an Wand oder anderer Fläche
Zugriff des Anwenders in der Regel nicht erforderlich
Zulassungs-Typenschild
Anschlussraum Feldverdrahtung
Anschlussraum Sensorverdrahtung
4x M8 Schrauben
4x Sicherungsscheiben
4x Unterlegsscheiben
Auswerteelektronik drehen:
Schrauben lösen und wieder mit einem
Drehmoment von 16 Nm festziehen
4x 5/16 (M8) Schrauben
(nicht im Lieferumfang enthalten)
Abb. 3-3 Montage der Auswerteelektronik an Instrumentenrohr
Zulassungs-Typenschild
Anschlussraum Feldverdrahtung
Anschlussraum Sensorverdrahtung
4x 5/16 (M8) Muttern
(nicht im Lieferumfang
enthalten)
Auswerteelektronik Modell IFT9701, Betriebsanleitung
Elektronik Gehäuseraum
4x M8 Schrauben
4x Sicherungsscheiben
4x Unterlegsscheiben
Auswerteelektronik drehen:
Schrauben lösen und wieder mit einem
Drehmoment von 16 Nm festziehen
Elektronik Gehäuseraum
Zugriff des Anwenders in der
Regel nicht erforderlich
2x 5/16-inch (M8)
U-Schraubenbolzen
für 50 mm Rohr
(nicht im Lieferumfang
enthalten)
