Konfiguration mittels ProLink II Software Fortsetzung
7.2.3 Konfiguration der Ausgänge
Die Basis Konfiguration der Ausgänge des Durchfluss-Messsystems beinhaltet:
• Bereichswerte des mA Ausgang setzen.
• Skalierung des Impulsausgangs.
Bereichswerte des mA Ausgang setzen:
1. Vom ProLink Menü, auf Configuration klicken.
2. Klick auf die Lasche Analog Output. Die Registerkarte Analog Output erscheint, wie in
Abb. 7-3 dargestellt.

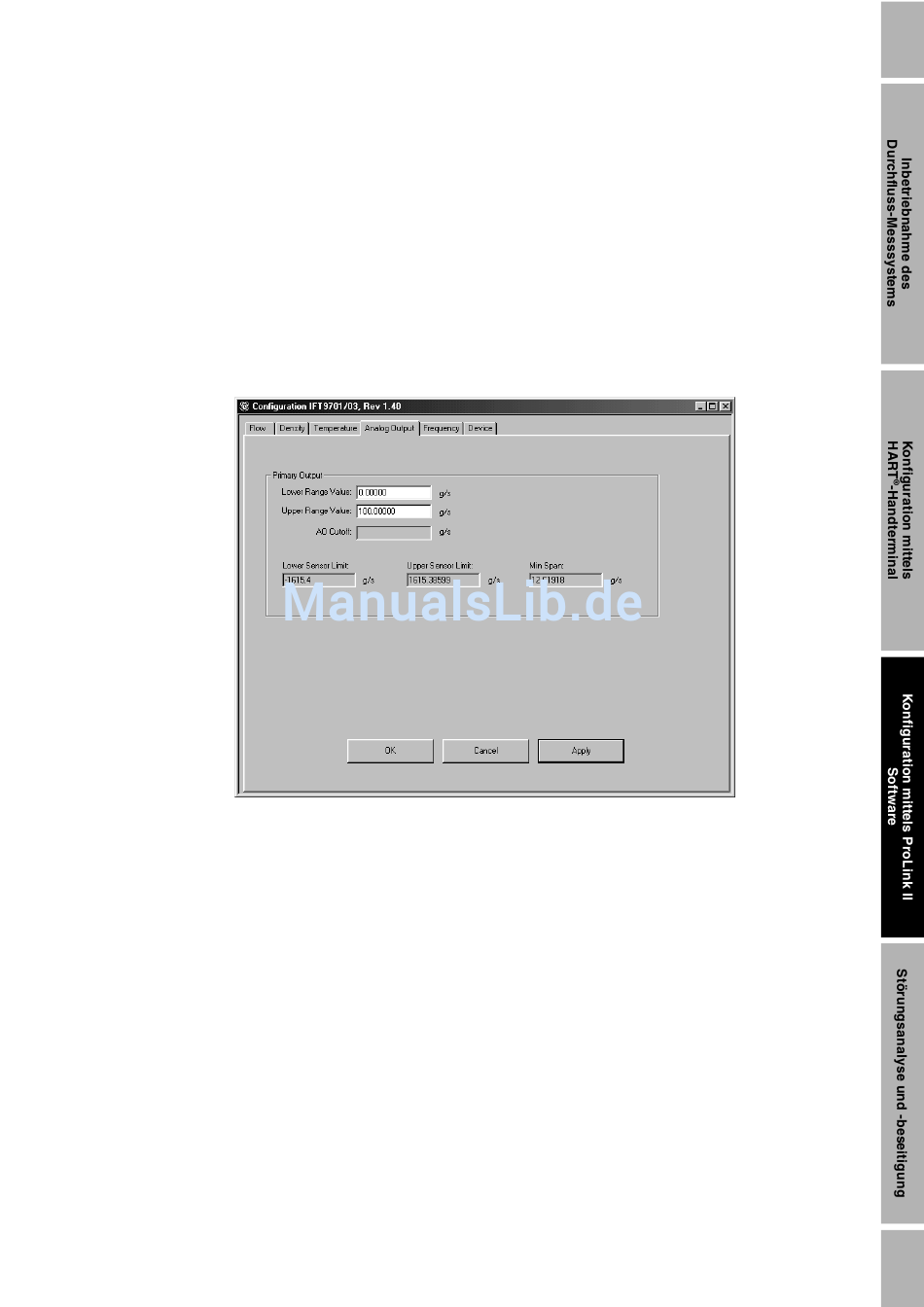

Abb. 7-3 Fenster Konfiguration – Registerkarte Analog Output
3. Die Bereichswerte sind der Durchfluss den der mA Ausgang bei 4 mA und bei 20 mA
repräsentiert. Bereichswerte setzen:
a. Geben Sie den Durchflusswert, der durch 4 mA des Ausgangs repräsentiert werden soll in
das Textfeld Lower Range Value ein.
b. Geben Sie den Durchflusswert, der durch 20 mA des Ausgangs repräsentiert werden soll
in das Textfeld Upper Range Value ein.
Auswerteelektronik Modell IFT9701, Betriebsanleitung 53
