Konfiguration mittels HART
6.2

Konfigurationsparameter

Verwenden Sie das Menü Basic setup um folgende Punkte auszuführen:
• Dem Durchfluss-Messsystem eine HART Messstellenkennzeichnung zuweisen
• Messeinheiten für Masse- oder Volumendurchfluss ändern
• Messbereichswerte des mA Ausgangs setzen
• Impulseausgang skalieren
Verwenden Sie das Menü Detailed setup um folgende Punkte auszuführen:
• Messeinheiten für Dichte und Temperatur ändern
• Wert der Durchfluss Abschaltung ändern
• Wert der internen Dämpfung ändern
• Parameter der Durchflussrichtung ändern
6.2.1

HART Messstellenkennzeichnung

Die HART Messstellenkennzeichnung besteht aus bis zu acht Zeichen, die die Auswerteelektronik
identifizieren, wenn diese mit anderen Geräten innerhalb des HART Multidrop Netzwerkes
kommuniziert.
Um eine HART Messstellenkennzeichnung einem Durchfluss-Messsystem zuzuordnen, verwenden
Sie nachfolgend aufgeführtes Menü und folgen diesen Schritten:
1 Process variables
2 Diag/service
3 BASIC SETUP
4 Detailed setup
5 Review
1. Im Online Menü wählen Sie 3 (Basic setup).
36
®
-Handterminal Fortsetzung
Steuerungsgeräte müssen während der
Konfiguration auf Handbetrieb umgestellt werden,
da Änderungen die Ausgangssignale der
Auswerteelektronik beeinflussen.
Bevor Sie das Menü "Basic setup" verwenden, setzen Sie
Prozesssteuerungsgeräte auf Handbetrieb.

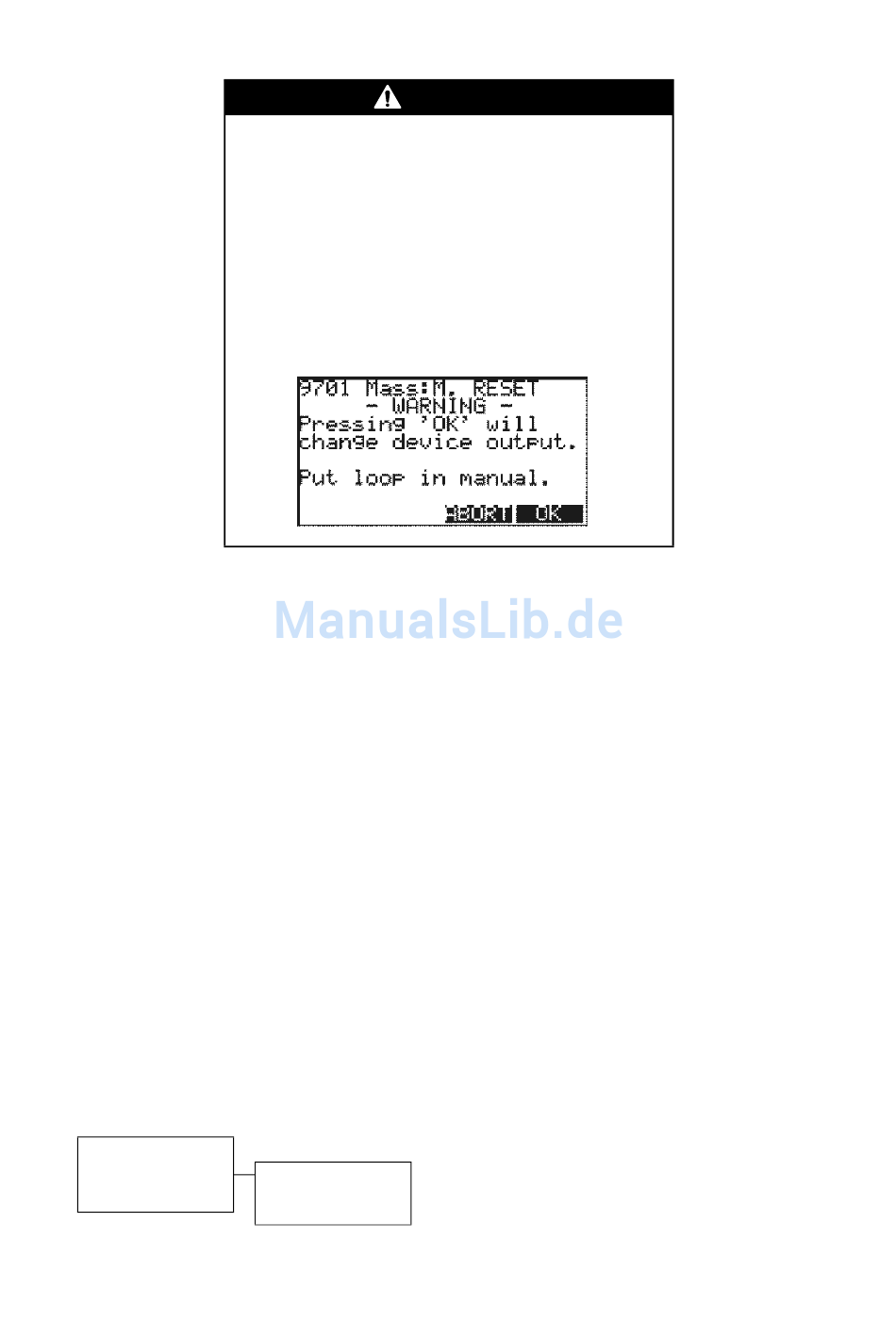

Erscheint folgende Meldung im Display, müssen die
Ausgänge der Auswerteelektronik von Prozess-
steuerungsgeräten getrennt werden. Bestätigen Sie
mit F4 (OK).
1 TAG
2 PV unit
3 Analog range vals
4 Freq factr
ACHTUNG
