Externe Montage der Auswerteelektronik Fortsetzung

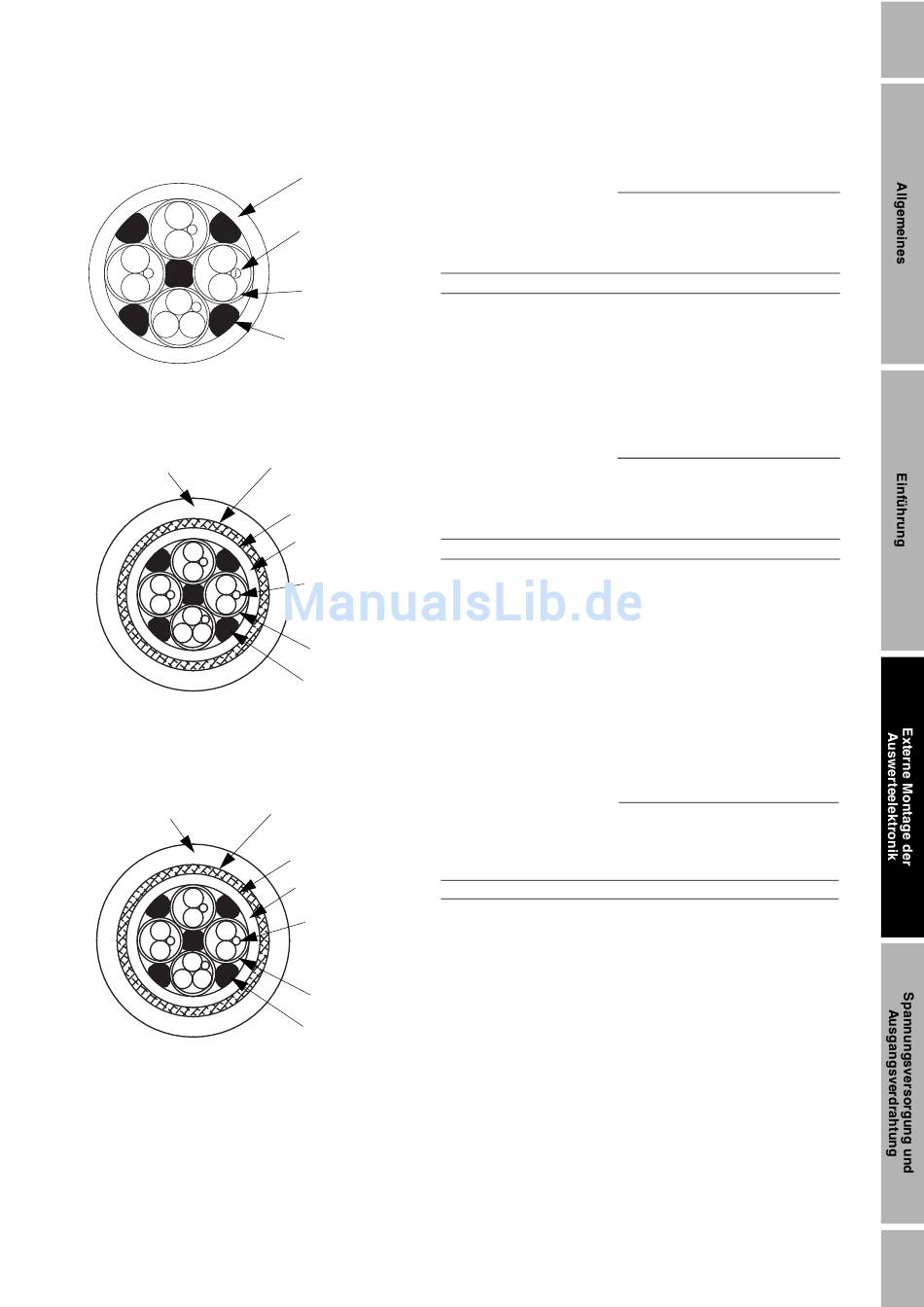

Abb. 3-4 Ummanteltes Kabel
Abb. 3-5 Abgeschirmtes Kabel
Äusserer
Kabelmantel
Abb. 3-6 Armiertes Kabel
Äusserer
Kabelmantel
Auswerteelektronik Modell IFT9701, Betriebsanleitung
Ummantelung
Beilitze (4)
Abschirmfolie (4)
Füllmaterial (5)
Verzinntes
Kupfer-Schirmgeflecht
Abschirmfolie (1)
Innerer
Kabelmantel
Beilitze (4)
Abschirmfolie (4)
Füllmaterial (5)
Edelstahl-Schirmgeflecht
Abschirmfolie (1)
Innerer
Kabelmantel
Beilitze (4)
Abschirmfolie (4)
Füllmaterial (5)
Aussen-
durch-
Material
messer
Kabel-
mantel
inch (mm)
PVC 0,415 (10)
®
Teflon 0,340 (9)
FEP
Aussen-
durch-
Material
messer
Kabel-
mantel
inch (mm)
PVC 0,525 (14)
®
Teflon 0,425 (11)
FEP
Aussen-
durch-
Material
messer
Kabel-
mantel
inch (mm)
PVC 0,525 (14)
®
Teflon 0,425 (11)
FEP
Min. Krümmungsradius
Statisch
(keine Dynamische
Belastung) Belastung
inch (mm) inch (mm)
3 1/8 (80) 6 1/4 (159)
2 5/8 (67) 5 1/8 (131)
Min. Krümmungsradius
Statisch
(keine Dynamische
Belastung) Belastung
inch (mm) inch (mm)
4 1/4 (108) 8 1/2 (216)
3 1/4 (83) 6 3/8 (162)
Min. Krümmungsradius
Statisch
(keine Dynamische
Belastung) Belastung
inch (mm) inch (mm)
4 1/4 (108) 8 1/2 (216)
3 1/4 (83) 6 3/8 (162)
