Externe Montage der Auswerteelektronik Fortsetzung
Tabelle 3-3 Bezeichnung der Sensor Anschlussklemmen
Klemmennummer
1
2
3
4
5
6
7
8
9
Abb. 3-8
18
Adernfarbe
Braun
Rot
Orange
Gelb
Grün
Blau
Violett
Grau
Weiss

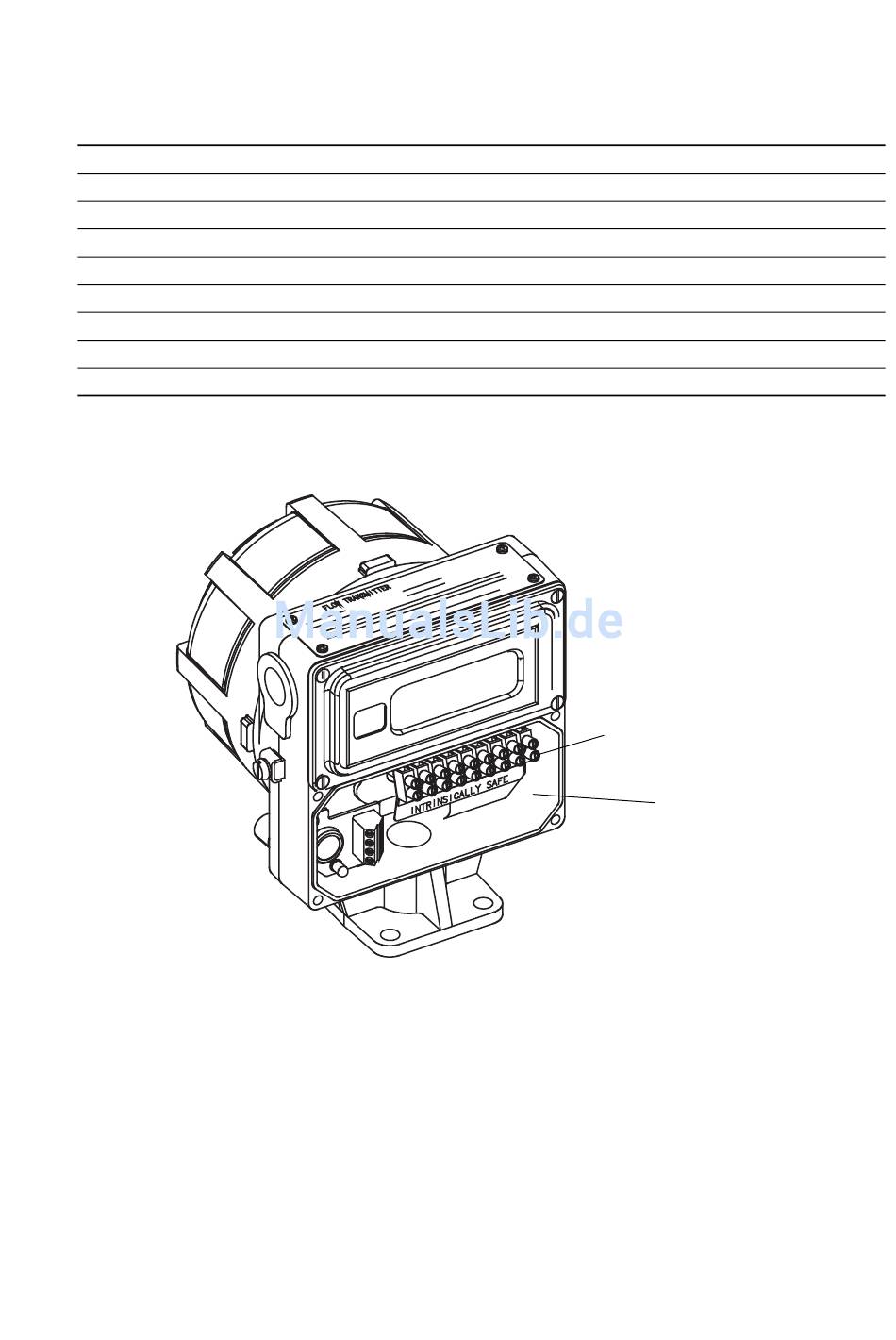

Anschlussraum Sensorverdrahtung und Sensor Anschlussklemmen
Funktion
Antriebsspule +
Antriebsspule –
Temperatur –
Temperatur Leiterlängenkompensation
Linke Aufnehmerspule +
Rechte Aufnehmerspule +
Temperatur +
Rechte Aufnehmerspule –
Linke Aufnehmerspule –
Sensor
Anschlussklemmen
Anschlussraum
Sensorverdrahtung
