Anhang C
Installation des optionalen Displays
Um das Display einzubauen gehen Sie wie folgt vor:
1. Tragen Sie ein entsprechendes Antistatik Armband.
2. Trennen Sie die Auswerteelektronik von der Spannungsversorgung.
3. Lösen Sie die unverlierbaren Schrauben, die den Deckel des Anschlussraums der
Feldverdrahtung befestigen und entfernen dann den Deckel.

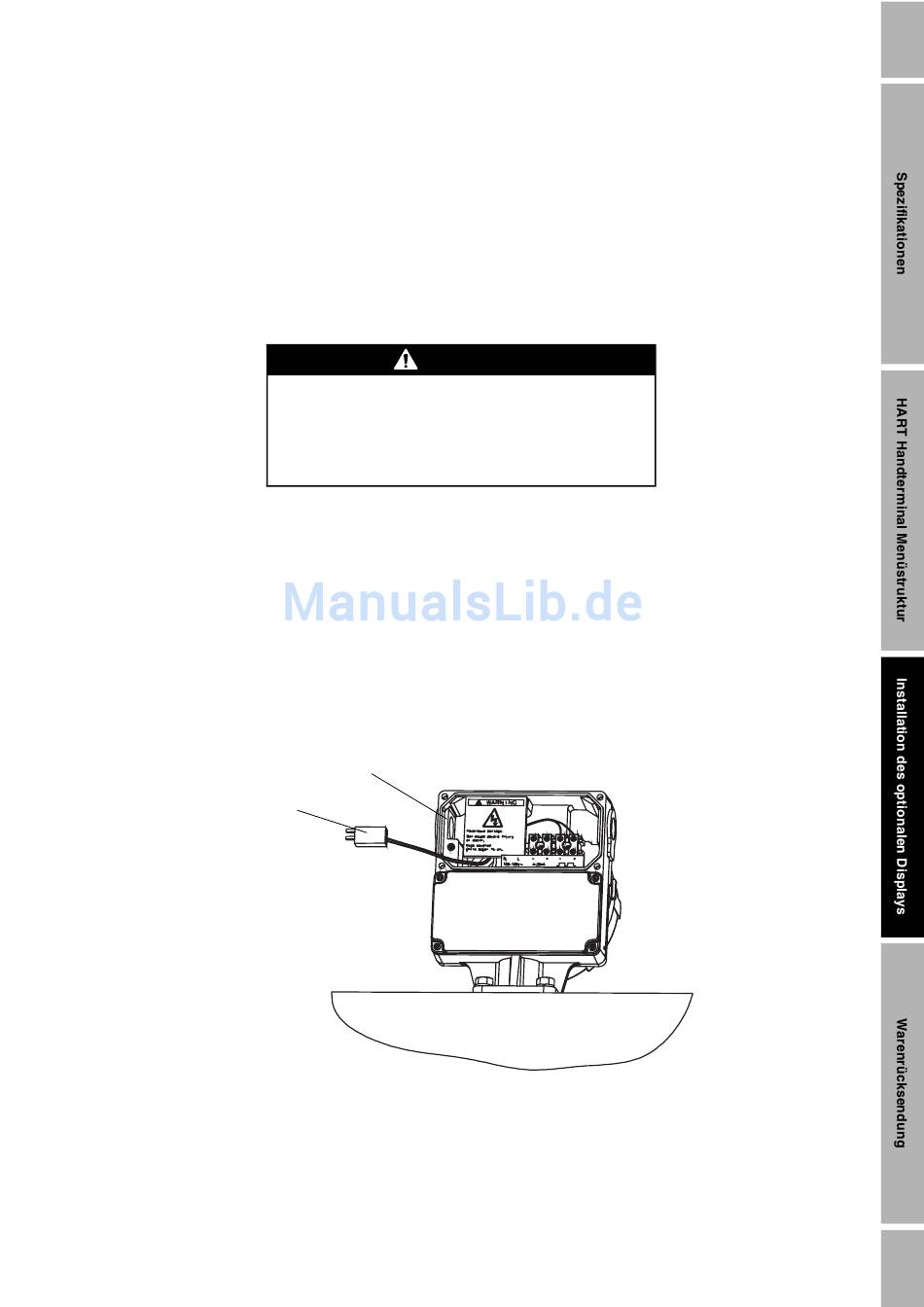

4. Ein Adernpaar mit einem Stecker, die zum Anschluss des Displays dienen, befinden sich
hinter dem Hinweisschild der Verdrahtungsklemmen für die Spannungsversorgung im
Anschlussraums der Feldverdrahtung. Ziehen Sie vorsichtig das Adernpaar mit dem Stecker
hinter dem Schild hervor, wie in der folgenden Abbildung dargestellt.
Anschlussraums der
Stecker
5. An der Displayrückseite befindet sich eine gefederte Haltelasche, die von einer Schraube mit
Sicherungsscheibe gehalten wird. Beim Öffnen besteht durch den Federdruck die Gefahr, dass
Schraube und Sicherungsscheibe wegspringen. Daher vorsichtig vorgehen. Entfernen Sie
Schraube und Sicherungsscheibe.
Auswerteelektronik Modell IFT9701, Betriebsanleitung
WARNUNG
Leitungsspannungen können zu Stromschlägen oder
zur Beschädigung der Auswerteelektronik führen.
Unterbrechen Sie die Stromzufuhr, bevor Sie das Display
installieren.
Feldverdrahtung
77
