Einführung Fortsetzung

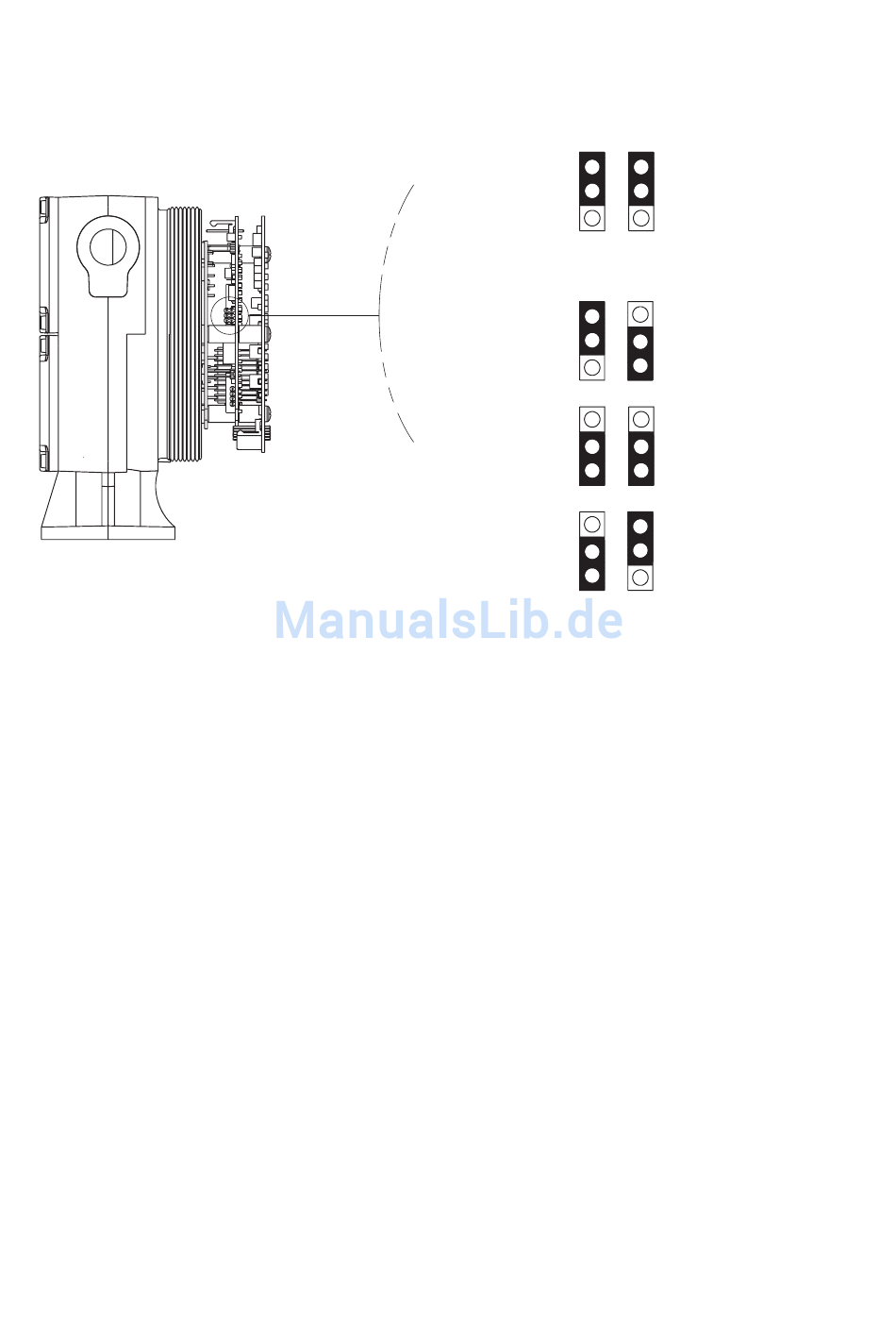

Abb. 2-3 Jumper Anordnung und Einstellungen
2.3.3 Deckel des Elektronik Gehäuseraums wieder montieren
Um den Deckel des Elektronik Gehäuseraums wieder zu montieren:
1. Schrauben Sie den Deckel wieder auf das Gehäuse auf.
2. Ziehen Sie den Deckel von Hand an, bis dieser fest auf dem O-Ring sitzt.
3. Wenn der Elektronik Gehäuseraum über eine Verriegelung verfügt, wie in Abb. 2-2 gezeigt,
dann drehen Sie die Verriegelung in die richtige Position, bis diese in der Vertiefung einrastet.
Ziehen Sie die Schraube der Verriegelung mit einem 4 mm Inbusschlüssel und einem
Drehmoment von 0,56 Nm fest.
10
Voreinstellungen
mit Jumper (Steckbrücken)
Sicherheit
OFF
Optionale Einstellungen
mit Jumper (Steckbrücken)
Sicherheit
OFF
Sicherheit
ON
Sicherheit
ON
Auswerteelektronik Modell IFT9701, Betriebsanleitung
Störungsausgang
Downscale
Störungsausgang
Upscale
Störungsausgang
Upscale
Störungsausgang
Downscale
