Spannungsversorgung und Ausgangsverdrahtung Fortsetzung
HART-Handterminal anschliessen:
• Verwenden Sie das mit dem HART-Handterminal mitgelieferte Bell 202 kompatible Kabel.
• Verdrahtungshinweise finden Sie in nachfolgender Abbildung und Anweisungen.

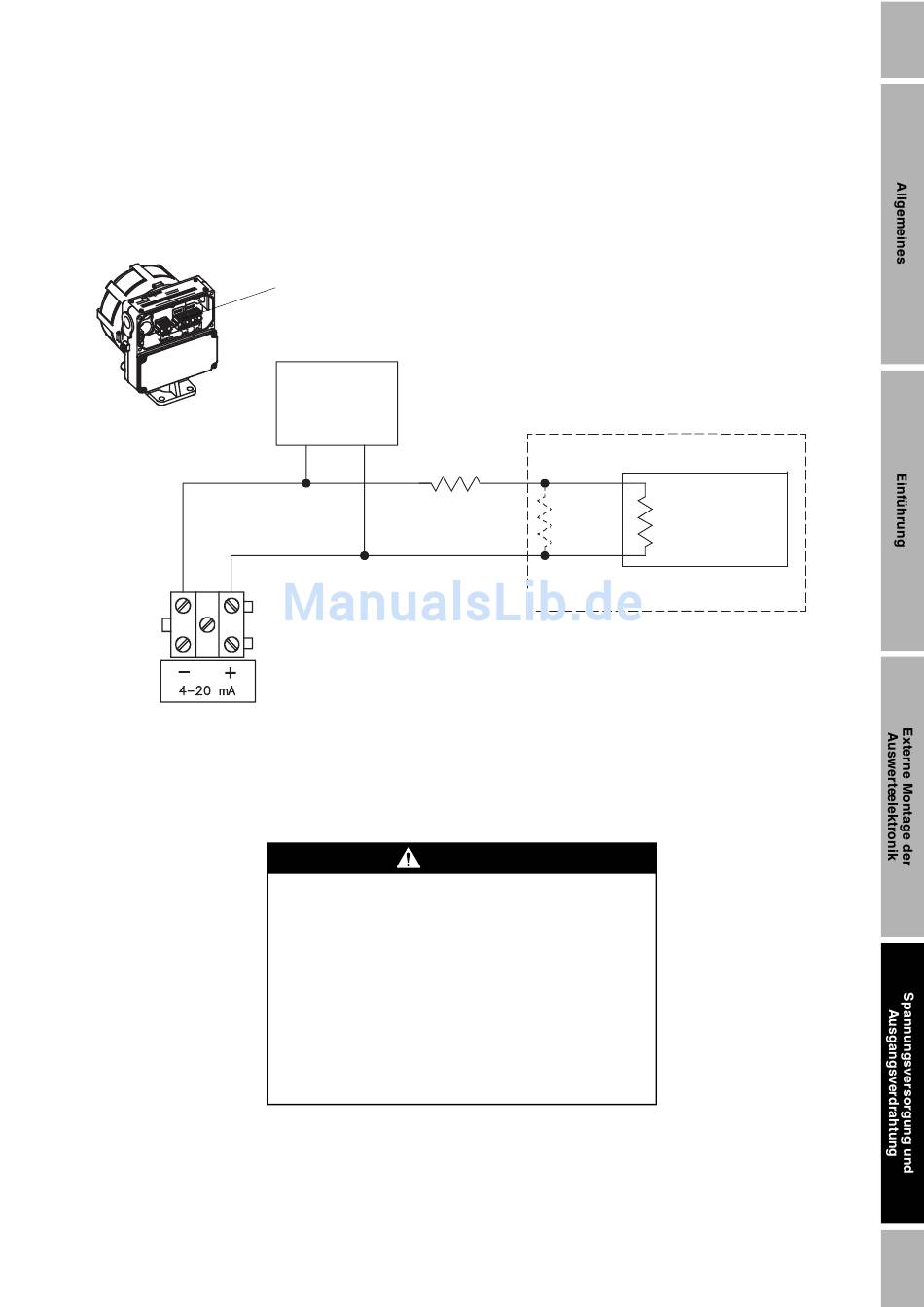

Abb. 4-5 HART-Handterminal Anschlüsse
(1) Falls erforderlich, Widerstand hinzufügen durch Installation von R1. SMART FAMILY
min. Messkreiswiderstand von 250 Ohm. Der Messkreiswiderstand darf 600 Ohm nicht überschreiten, unabhän-
gig von den Kommunikationseinstellungen.
(2) Das Prozessleitsystem oder die SPS muss für ein aktives mA Signal konfiguriert werden.
(3) Der Widerstand R3 ist erforderlich, wenn Prozessleitsystem oder die SPS nicht über einen internen Widerstand
verfügen.
Auswerteelektronik Modell IFT9701, Betriebsanleitung
4–20 mA
Anschlussklemmen
HART-
Handterminal
(Hinweis 1)
4–20 mA
Anschlussklemmen
für Handterminal
ACHTUNG
Der Anschluss eines HART Gerätes an den IFT9701
mA Ausgang kann zu fehlerhaften Ausgangssignalen
führen.
Wird die primäre Variable zur Durchflussregelung
verwendet, kann durch den Anschluss eines HART
Gerätes das 4-20 mA Ausgangssignal und damit auch
der Durchflussregler beeinflusst werden.
Regelgerät auf Handbetrieb umstellen, bevor ein HART
Gerät an den mA Ausgang der Auswerteelektronik
IFT9701 angeschlossen wird.
R1
R3
(Hinweis 3)
Prozessleitsystem
oder SPS mit
R2
internem
Widerstand
(Hinweis 2)
®
Geräte benötigen einen
