Einführung Fortsetzung
Verfügt die Auswerteelektroniken über eine ATEX Zone 1 Zulassung sind die Anschlussräume
gemäss Abb. 2-2 bezeichnet.
• Der Sensor Anschlussraum hat den Ex-Schutz EEx i (eigensicher) und kann jederzeit geöffnet
werden. Siehe Schild 1 in Abb. 2-2.
• Der Anschlussraum für die Feldverdrahtung hat den Ex-Schutz EEx e (erhöhte Sicherheit) und
sollte geschlossen bleiben, solange die Spannungsversorgung eingeschaltet ist. Siehe Schild 2
in Abb. 2-2.
• Der Elektronik Gehäuseraum hat den Ex-Schutz EEx d (druckfeste Kapselung) und sollte nach
der Installation der Auswerteelektronik immer geschlossen bleiben. Ist die Auswerteelektronik
nach ATEX als druckfeste Kapselung zugelassen, hat das Gehäuse eine wie in Abb. 2-2
gezeigte Verriegelung. Die Verriegelung muss gelöst und gedreht werden, bevor das Gehäuse
aufgeschraubt werden kann.

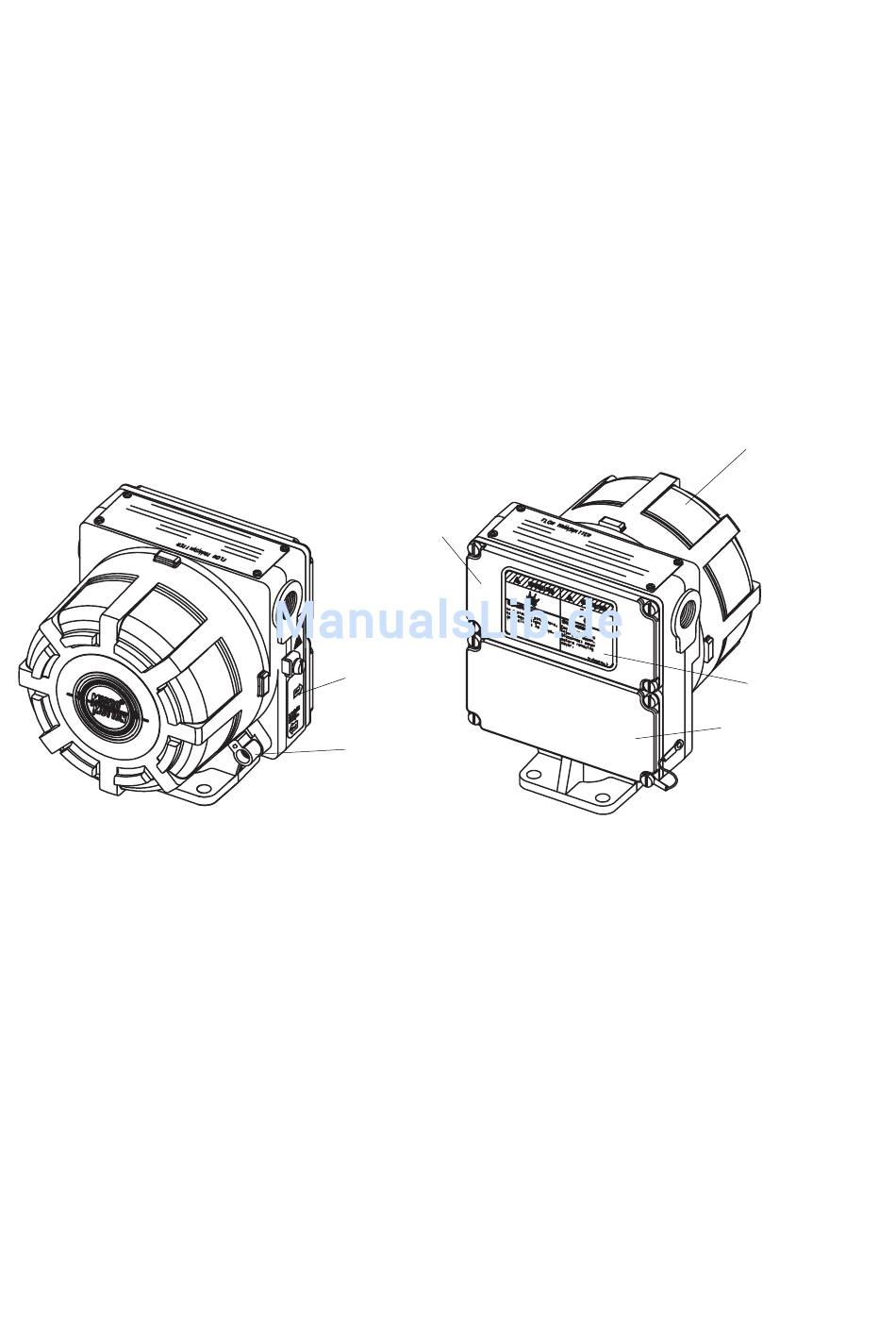

Abb. 2-2 Bezeichnung der Gehäuseräume und Verriegelung
2.3 Jumper (Steckbrücken) Einstellungen
Es sei denn, etwas anderes wurde bei der Bestellung angegeben, werden die Jumper so gesetzt, dass
die Auswerteelektronik Störungsausgänge abwärts (downscale) generiert und die Konfiguration des
Durchfluss-Messsystems möglich ist. Müssen die Einstellungen der Jumper geändert werden, sollte
dies vor der Installation der Auswerteelektronik geschehen.
• Um an die Jumper für Sicherheit und Störungsausgänge zu gelangen, muss der Deckel des
Elektronik Gehäuseraums abgeschraubt werden.
• Ist die Auswerteelektronik gemäss ATEX als druckfeste Kapselung zugelassen, hat das
Gehäuse eine Verriegelung, siehe Abb. 2-2. Die Verriegelung muss gelöst werden und gedreht
werden, bevor die Gehäusedeckel abgeschraubt werden kann.
8
Anschlussraum
Feldverdrahtung
EEx e
Schild 1
Verriegelung
Vor dem Öffnen des
Elektronik Gehäuse-
raumes Verriegelung
lösen und drehen
Auswerteelektronik Modell IFT9701, Betriebsanleitung
Elektronik
Gehäuseraum
EEx d
Schild 2
Anschlussraum
Sensorverdrahtung
EEx i
