Emerson Micro Motion IFT9701 Betriebsanleitung Seite 11

Allgemeines Fortsetzung

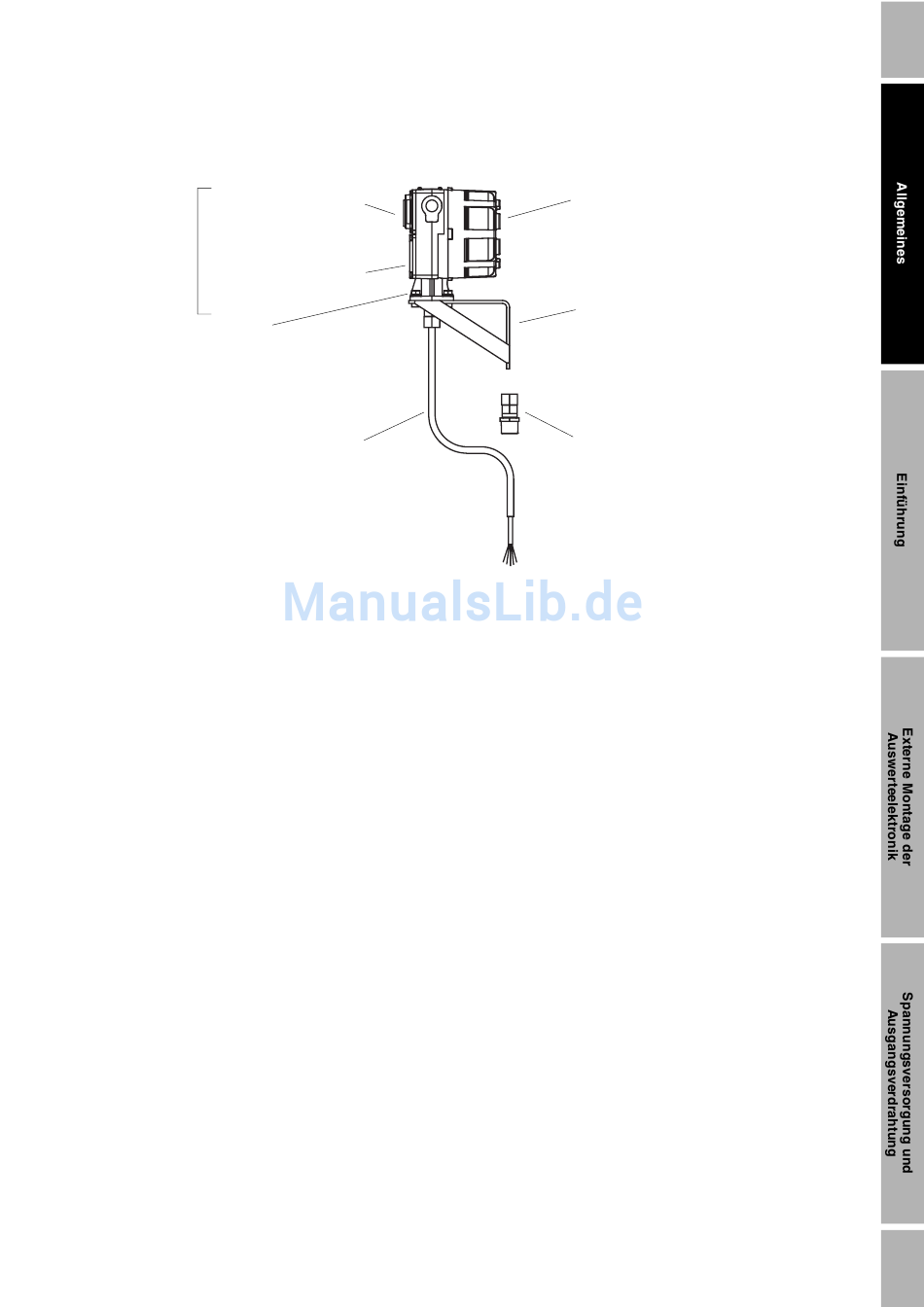

Abb. 1-2 Extern montierte Auswerteelektronik IFT9701
Anschlussraum
Feldverdrahtung
Auswerte- mit optionalem LCD
elektronik
IFT9701
Anschlussraum
Sensorverdrahtung
4x M8 Schrauben
4x Sicherungsscheiben
4x Unterlegscheiben
Auswerteelektronik drehen:
Schrauben lösen und wieder
mit einem Drehmoment von
16 Nmfestziehen
min. Krümmungsradius des Kabels
siehe Abb. 3-4, 3-5 oder 3-6
Installation mit Abtropfschlaufe
Auswerteelektronik Modell IFT9701, Betriebsanleitung
Sensorkabel
Elektronik Gehäuseraum
Zugriff im Regelfall nicht
erforderlich
Montagewinkel
erfordert 4 Schrauben
(Kundenbeistellung)
Kabelverschraubung
• Montage, siehe Anweisungen die
dem Kabelsatz beiliegen
• Anschluss an Sensor
Anschlussdose
