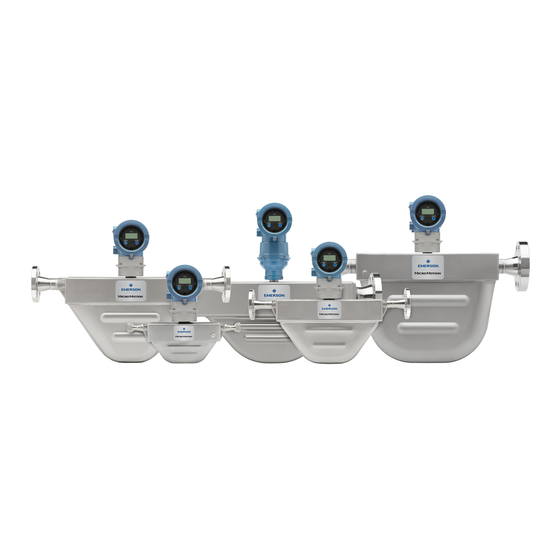

Emerson 2200S Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Emerson Anleitungen
  4. Transmitter
  5. 2200S
  6. Betriebsanleitung

Emerson 2200S Betriebsanleitung

Auswerteelektronik micro motion
Vorschau ausblenden Andere Handbücher für 2200S:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebssanleitung
P/N MMI-20012965, Rev. A
September 2008
Micro Motion
Auswerteelektronik
Modell 2200S
Konfigurations- und Bedienungsanleitung
®
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson 2200S

Inhaltszusammenfassung für Emerson 2200S

  • Seite 1 Betriebssanleitung P/N MMI-20012965, Rev. A September 2008 ® Micro Motion Auswerteelektronik Modell 2200S Konfigurations- und Bedienungsanleitung...
  • Seite 2 Marken von Micro Motion, Inc., Boulder, Colorado. Micro Motion ist eine registrierte Marke von Micro Motion, Inc., Boulder, Colorado. Das Micro Motion und Emerson Logo sind Marken von Emerson Electric Co. Alle anderen Marken sind Eigentum Ihrer jeweiligen Besitzer.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Kapitel 1 Einführung......... . 1 Übersicht .
  • Seite 4 Burst Modus ..........69 ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 5 Inhalt Kapitel 7 Tests und Vorbereitung für den Betrieb ..... 71 Übersicht ............71 Nullpunktkalibrierung.
  • Seite 6 Upload/download von Konfigurationen ........135 Anschluss vom PC an die Auswerteelektronik Modell 2200S....135 ProLink II Sprache .
  • Seite 7 Anschluss an ein Multidrop Netzwerk ......141 Verwendung des Handterminals mit dem Modell 2200S ....141 Handterminal Sicherheitshinweise und -anmerkungen.
  • Seite 8 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 9: Kapitel 1 Einführung

    Dieses Kapitel bietet Ihnen eine Orientierung zur Verwendung dieser Betriebsanleitung. Diese Betriebsanleitung beschreibt die erforderlichen Vorgehensweisen zur Inbetriebnahme, Konfiguration, Betrieb, Wartung sowie Störungsanalyse/ -beseitigung der Auswerteelektronik Modell 2200S. Sollten Sie nicht wissen welche Auswerteelektronik Sie haben, finden Sie im Abschnitt 1.4 Anweisungen zur Identifizierung der Auswerteelektronik auf Grund der Modellnummer auf dem Typenschild.

  • Seite 10: Interpretation Ihrer Modellnummer

    Einführung Interpretation Ihrer Modellnummer Die Optionen der Auswerteelektronik Modell 2200S sind in der Modellnummer codiert die sich auf dem Typenschild der Auswerteelektronik befindet. Die Modellnummer ist ein String in folgender Form: 2200S*(H oder K)******** In diesem String bedeutet: • = Keine Adapter-Barriere mit der Auswerteelektronik mitgeliefert •...

  • Seite 11: Durchfluss-Messsystem Dokumentation

    Dokument Sensor Installation Sensor Dokumentation ® Auswerteelektronik Installation Micro Motion Auswerteelektronik Modell 2200S: Installationsanleitung Installation im Ex-Bereich Siehe Zulassungs-Dokumentation mitgeliefert mit der Auswerteelektronik oder Sie können die entsprechende Dokumentation von der Micro Motion Website (www.micromotion.com) herunterladen. Micro Motion Kundenservice Der Kundenservice ist unter folgenden Telefonnummern erreichbar: •...
  • Seite 12 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 13: Kapitel 2 Schnellstart

    Kapitel 2 Schnellstart Übersicht Dieses Kapitel bietet „Schnellstart“ Hilfsmittel für Anwender die die meisten Methoden und Optionen der Inbetriebnahme der Auswerteelektronik Modell 2200S verstehen. Folgende Hilfsmittel werden geboten: • Konfiguration Übersicht und Ablaufdiagramm – siehe Abschnitt 2.2 • Konfigurationsdatenblatt – siehe Abschnitt 2.3 •...

  • Seite 14: Ablaufdiagramm Konfiguration

    Gerät im Steuerungssystem integrieren Kapitel 6 Flüssigkeit Gaseigenschaften mA Ausgang definieren konfigurieren Digitale Kommunikation Dichtemessung konfigurieren konfigurieren Temperaturmessung Tests und Vorbereitung für konfigurieren den Betrieb Kapitel 7 Test Druckkompensation konfigurieren (optional) Backup Schreibschutz Fertig ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 15: Konfigurationsdatenblatt

    Schnellstart Konfigurationsdatenblatt Das Konfigurationsdatenblatt in diesem Abschnitt dient zur Aufzeichnung und Spezifizierung Ihrer Durchfluss-Messsystem Informationen und Konfiguration. Haben Sie mehrere Auswerteelektroniken zu konfigurieren, kopieren Sie das Datenblatt und füllen individuell für jede Auswerteelektronik eines aus. Konfigurationsdatenblatt Auswerteelektronik ______________________________ Auswerteelektronik Modellnummer ______________________________________________________ Auswerteelektronik Seriennummer...
  • Seite 16 Aktiviert ____________________________ Deaktiviert Alarm Menü Aktiviert Deaktiviert Zähler Start/Stopp Aktiviert Deaktiviert Zähler zurücksetzen Aktiviert Deaktiviert Handhabung der Status Alarmstufe ______________________________________________________ Alarme ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ LMV Timeout Voreinstellung (0 s) Andere ____________________________________________ ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 17 Schnellstart Konfigurationsdatenblatt Auswerteelektronik ______________________________ Sensorparameter Seriennummer ______________________________________________________ Sensorwerkstoff ______________________________________________________ Auskleidungswerkstoff ______________________________________________________ Flansche ______________________________________________________ Geräteparameter Beschreibung ______________________________________________________ Nachricht ______________________________________________________ Datum ______________________________________________________ Kapitel 6 mA Ausgang Skalierung am 12–20 mA (Installation ohne Adapter-Barriere) Prozessleitsystem 4–20 mA (Installation mit Adapter-Barriere) Primärvariable (PV) Massedurchfluss Volumendurchfluss GSV Durchfluss Temperatur...

  • Seite 18: Menü Ablaufdiagramme

    ___ Volumen Gesamtzähler ___ Nullpunktwert ___ Antriebsverstärkung ___ GSV Gesamtzähler Menü Ablaufdiagramme Dieser Abschnitt beinhaltet die folgenden Menü Ablaufdiagramme der Auswerteelektronik Modell 2200S: • ProLink II Menüs Hauptmenü – siehe Abb. 2-2 Konfigurationsmenü – siehe Abb. 2-3 und 2-4 •...

  • Seite 19: Prolink Ii Menüs

    Schnellstart 2.4.1 ProLink II Menüs Abbildung 2-2 ProLink II Hauptmenü Datei Anzeigen Verbinden ProLink Extras Plug-ins Laden von Auswerteelektronik Verbindung zum Gerät Inbetriebnahme Wizard Datenaufzeichnung als Datei Verbindung zum Fork Gerät Senden der Datei an Verbindung trennen Optionen Auswerteelektronik · ProLink II Sprache ·...
  • Seite 20 Durchflussart auf Flüssigkeitsvolumen · Burst aktivieren gesetzt ist. · Burst cmd Offline Passwort (2) Wird nur angezeigt, wenn Volumen · Burst var 1-4 Auto Scroll Rate Durchflussart auf Standard Gasvolumen Update Periode gesetzt ist. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 21: Handterminal Menü

    Schnellstart Abbildung 2-4 ProLink II Konfigurationsmenü Fortsetzung ProLink > Konfiguration Sensor T Serie Spezialeinheiten Sensor Simulation · Sensor Serien-Nr. · FTG Basis Masseeinheit Simulationsmodus · Sensor Modellnummer · FFQ · Basis Masse Zeit aktivieren · Sensor Werkstoff · DTG · Massedurchfluss ·...

  • Seite 22: Handterminal Menü Basis Einstellungen

    TV is 2 PV LRV (4 mA or 12 mA) (1) Kann auch vom Menü Detaillierte Einstellungen aus konfiguriert werden. QV is (2) Kann auch vom Menü Prozessvariablen oder HART Ausgang aus konfiguriert werden. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 23 Schnellstart Abbildung 2-8 Handterminal Menü Detaillierte Einstellungen On-Line Menu > 6 Detailed Setup Zusätzliche Optionen Charize sensor Config fld dev vars Config outputs 1 Sensor type (read only) 1 Flow 1 Channel setup 2 Sensor selection 2 Density 2 HART output 3 Flow 3 Temperature 3 Modbus data...

  • Seite 24: Handterminal Menü Detaillierte Einstellungen

    6 Display ACK All 7 Display offline password 8 Offline password 8/9 Update period (1) Wird nur angezeigt, wenn das Display Off-line Passwort aktiviert ist. (2) Menünummer variiert abhängig von der Konfiguration des Display Off-line Passworts. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 25: Bedieninterface Menüs

    Schnellstart 2.4.3 Bedieninterface Menüs Abbildung 2-10 Displaymenü – Bedienung Summenzähler/Gesamtzähler Prozessvariablen Display Scroll Mass total Volume total Scroll Select EXIT STOP/START RESET Scroll Scroll Scroll Select Select STOP/START YES? RESET YES? Nein Nein Select Scroll Select Scroll (1) Die Auswerteelektronik muss so konfiguriert sein, dass das Zurücksetzen der Zähler vom Bedieninterface aus möglich ist. Siehe Abschnitt 5.2.4.
  • Seite 26 Schnellstart Abbildung 2-12 Displaymenü – Wartung – Version Information Scroll Select Scroll Select Version info Scroll ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 27 Schnellstart Abbildung 2-13 Displaymenü – Wartung – Konfiguration: Einheiten, Ein-/Ausgänge, Gerätefaktoren Scroll und Select gleichzeitig 4 s drücken Scroll OFF-LINE MAINT Select Scroll CONFG Select UNITS MTR F Weitere Optionen Scroll Scroll Select Select Select MASS MASS Scroll Scroll Scroll 12 mA Scroll Scroll...
  • Seite 28 Scroll (3) Wenn Off-line Passwort aktiviert ist, erscheint eine Passwort ändern Anzeige unmittelbar nach der Off-line Passwort Anzeige. DISPLAY ACK Scroll AUTO SCRLL Scroll OFFLINE PASSW Scroll DISPLAY RATE Scroll DISPLAY LANG Scroll EXIT ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 29 Schnellstart Abbildung 2-15 Displaymenü – Simulation (Messkreistest) Scroll und Select gleichzeitig 4 s drücken Scroll OFF-LINE MAINT Select Scroll Select SET MAO Select SET 12 mA Select (1) Fixiert den Ausgang. (2) Hebt die Fixierung des Ausgangs auf....Select Scroll SET 16 mA...

  • Seite 30: Displaymenü - Nullpunktkalibrierung

    ZERO/YES? Current zero display Nein Scroll Select Scroll …………………. Factory zero display Scroll CAL FAIL CAL PASS RESTORE ZERO Störungsanalyse und -beseitigung Scroll Select Select RESTORE EXIT RESTORE ZERO/YES? Nein Scroll Scroll Select Select ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 31 Schnellstart Abbildung 2-17 Displaymenü – Alarme Scroll und Select gleichzeitig 4 s drücken SEE ALARM Select (1) Diese Anzeige erscheint nur, wenn die Funktion ACK ALL aktiviert ist (siehe Abschnitt 5.2.4) ACK ALL und unbestätigte Alarme anstehen. Nein Select Scroll EXIT Select Scroll...
  • Seite 32 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 33: Kapitel 3 Vorbereitung Zur Konfiguration

    Kapitel 3 Vorbereitung zur Konfiguration Übersicht Dieses Kapitel enthält Informationen und Vorgehensweisen die erforderlich oder hilfreich für die Konfigurationsplanung und die Konfiguration des Durchfluss-Messsystems sind. Folgende Punkte werden behandelt: • Einschalten der Spannungsversorgung zum Durchfluss-Messsystem – siehe Abschnitt 3.2) • Einstellung und herstellen einer Administrator Verbindung –...

  • Seite 34: Einstellung Und Herstellen Einer Administrator Verbindung

    Handterminals und in ProLink II integriert. Diese Hilfsmittel führen die Skalierungsumrechnung basierend auf dem mA Messpunkt durch (siehe Abschnitt 3.4.1). Wenn Sie nicht das Handterminal oder ProLink II verwenden, müssen Sie die Skalierungsumrechnung manuell ausführen (siehe Abschnitt 3.4.2). ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 35: Ma Messpunkt Spezifizieren

    Vorbereitung zur Konfiguration 3.4.1 mA Messpunkt spezifizieren Der mA Messpunkt wird von ProLink II und dem Hanterminal zum interpretieren der mA Daten verwendet, entsprechend der 12–20 mA Skalierung oder 4–20 mA Skalierung. ProLink II und Handterminal fordern Sie auf diese Information zu spezifizieren, wann immer Sie diese verwenden. Abb.

  • Seite 36: Tips Und Tricks Zur Konfiguration

    ProLink > Konfiguration > Gerät Wieder speichern Hersteller Konfiguration • Mittels Handterminal wählen Sie Diag/Service > Perform Diagnostic Action > Restore Factory Configuration Alle Konfigurationsparameter werden überschrieben. Anmerkung: Diese Funktion ist vom Bedieninterface aus nicht verfügbar. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 37: Display - Und Ausgabeoptionen Für Prozessvariablen

    Vorbereitung zur Konfiguration Display – und Ausgabeoptionen für Prozessvariablen Tabelle 3-2 listet die Prozessvariablen auf, die beim Modell 2200S verfügbar sind und wie jede angezeigt, ausgegeben und abgefragt werden kann. Siehe diese Liste, wenn Sie vorhaben die Auswerteelektronik zu konfigurieren.
  • Seite 38 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 39: Kapitel 4 Prozessmessung Konfigurieren

    Kapitel 4 Prozessmessung konfigurieren Übersicht Die Parameter der Prozessmessung steuern wie die Auswerteelektronik die Daten vom Sensor interpretiert. Folgende Parameter der Prozessmessung: • Parameter der Charakterisierung – siehe Abschnitt 4.2 • Generelle Durchflussparameter – siehe Abschnitt 4.3 • Massedurchflussparameter – siehe Abschnitt 4.4 •...

  • Seite 40: Generelle Durchflussparameter Konfigurieren

    Vorwärts-, Rückwärts- oder Nulldurchfluss am Zähler addiert oder subtrahiert wird. • Vorwärts (positiv) Durchfluss, strömt in die Richtung des Pfeils auf dem Sensor. • Rückwärts (negativ) Durchfluss, strömt in die entgegen gesetzte Richtung des Pfeils auf dem Sensor. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 41 Prozessmessung konfigurieren Optionen der Durchflussrichtung: • Vorwärts • Rückwärts • Absolutwerte • Bidirektional • Negierend/Vorwärts • Negieren/Absolutwerte Einflüsse der Durchflussrichtung Auswirkung der Durchflussrichtung auf den mA Ausgang (z.B. die Durchflussvariable ist dem mA Ausgang zugeordnet): • Siehe Abb. 4-1, wenn der LRV auf 0 (Null Durchfluss) gesetzt ist. •...
  • Seite 42 Durchfluss (absoluter Wert). • Bei Vorwärtsdurchfluss, wenn der Durchfluss (absoluter Wert) gleich oder höher 100 g/s ist, ist der mA Ausgang bis 20,5 mA proportional zum Durchfluss und wird bei höherem Durchfluss auf 20,5 mA begrenzt. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 43 Prozessmessung konfigurieren Beispiel 2 Konfiguration: • Durchflussrichtung = Nur Rückwärts • mA Ausgang: LRV = 0 g/s, URV = 100 g/s (Siehe zweites Diagramm in Abb. 4-1). Ergebnis: • Unter der Bedingung Vorwärtsdurchfluss oder Null Durchfluss ist der mA Ausgang der Auswerteelektronik 12 mA. •...

  • Seite 44: Durchflussdämpfung

    Mittels Handterminal, wählen Sie Detailed Setup > Config Fld Dev Var > Flow • Mittels ProLink II, klicken Sie auf ProLink > Konfiguration > Durchfluss Anmerkung: Mit dem Bedieninterface kann die Durchflussdämpfung nicht konfiguriert werden. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 45: Masse Durchflussmessung Konfigurieren

    Prozessmessung konfigurieren Masse Durchflussmessung konfigurieren Der Parameter Masse Durchflussmessung steuert wie das Durchfluss-Messsystem den Massedurch- fluss misst und ausgibt. Sie müssen folgendes konfigurieren: • Massedurchfluss Messeinheiten • Massedurchflussabschaltung Anmerkung: Wenn Sie das Bedieninterface verwenden, können Sie nur die Massedurchfluss Messeinheiten konfigurieren. 4.4.1 Massedurchfluss Messeinheit Die voreingestellte Massedurchfluss Messeinheit ist g/s.

  • Seite 46: Massedurchflussabschaltung

    Verwenden Sie folgende Gleichung: x BasisEinheit(en) y Spezialeinheit(en) x BasisEinheit(en) Umrechnungsfaktor ------------------------------------------------------- - y Spezialeinheit(en) 5. Der neuen Spezialeinheit für Massedurchfluss einen Namen zuordnen. 6. Der Einheit die für Summenzähler- und Gesamtzähler-Massedurchfluss verwendet wird einen Namen zuordnen. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 47: Volumen Durchflussmessung Konfigurieren

    Prozessmessung konfigurieren Beispiel Sie wollen den Massedurchfluss in oz/s messen. 1. Setzen Sie Basis Masseeinheit auf lb. 2. Setzen Sie Basis Zeiteinheit auf s. 3. Umrechnungsfaktor berechnen und setzen: 16oz 0.0625 ----- - 4. Setzen Sie den Namen der Einheit wie gewünscht, z.B. auf oz/s. 5.

  • Seite 48: Beschreibung Der Einheit

    Bier Barrel pro Stunde BBBL/D bbl/d Bier Barrel/Tag Bier Barrel pro Tag SPECL Spcl Spezial Spezialeinheit (siehe Abschnitt 4.6.2) (1) Einheiten basieren auf Öl Barrels (42 U.S Gallonen). (2) Einheiten basieren auf Bier Barrels (31 U.S Gallonen). ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 49: Gas Eigenschaften Für Gsv Durchflussmessung Beschreiben

    Prozessmessung konfigurieren Tabelle 4-5 Volumendurchfluss Messeinheiten – Gas Volumendurchfluss Einheit Bedieninterface Handterminal ProLink II Beschreibung der Einheit NM3/S Nicht verfügbar Nm3/s Normkubikmeter pro Sekunde NM3/MN Nicht verfügbar Nm3/min Normkubikmeter pro Minute NM3/H Nicht verfügbar Nm3/h Normkubikmeter pro Stunde NM3/D Nicht verfügbar Nm3/Tag Normkubikmeter pro Tag NLPS...

  • Seite 50: Volumen Oder Gsv Durchfluss Abschaltung

    Detailed Setup > Config Fld Dev Var > Flow • Mittels ProLink II, klicken Sie auf ProLink > Konfiguration > Durchfluss Anmerkung: Mit dem Bedieninterface kann die Volumendurchfluss oder GSV Durchfluss Abschaltung nicht konfiguriert werden. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 51: Spezialeinheit Für Volumendurchfluss Oder Gsv

    Prozessmessung konfigurieren 4.6.2 Spezialeinheit für Volumendurchfluss oder GSV Durchfluss definieren Spezialeinheit für Volumendurchfluss oder GSV Durchfluss definieren: 1. Navigieren Sie zum Menü Spezialeinheiten: • Mittels Handterminal, wählen Sie Detailed Setup > Config Fld Dev Var > Flow > Spcl vol units •...

  • Seite 52: Dichtemessung Konfigurieren

    Mittels ProLink II, klicken Sie auf ProLink > Konfiguration > Dichte • Mittels Bedieninterface, siehe Abb. 2-13. 4.7.2 Dichteabschaltung Wenn die Dichtemessung unter die konfigurierte Dichte Abschaltung fällt gibt die Auswerteelektronik den Wert 0 für die Dichte aus. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 53: Dichtedämpfung

    Prozessmessung konfigurieren Folgendes ist zu beachten: • Die Abschaltung der Dichte wirkt sich auf die Volumenmessung (Flüssigkeit) aus. Fällt die Dichte unter den konfigurierten Abschaltwert, geht der Volumendurchfluss auf Null. • Die Abschaltung der Dichte wirkt sich nicht auf die GSV Messung aus. Die gemessenen Dichtewerte werden für die GSV Berechnungen verwendet.

  • Seite 54: Temperaturmessung Konfigurieren

    • Temperaturdämpfung Anmerkung: Wenn Sie das Bedieninterface verwenden, können Sie nur die Temperatur Messeinheiten konfigurieren. 4.8.1 Temperatur Messeinheiten Die voreingestellte Temperatur Messeinheit ist °C. Siehe Tabelle 4-7 für eine komplette Liste der Temperatur Messeinheiten. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 55: Temperaturdämpfung

    Anmerkung: Mit dem Bedieninterface kann die Temperaturdämpfung nicht konfiguriert werden. Konfiguration der Druckkompensation Die Auswerteelektronik Modell 2200S DP kann den Effekt, den der Druck auf die Sensormessrohre ausübt, kompensieren. Der Druckeffekt ist definiert als die Änderung der Sensorempfindlichkeit in Bezug auf Durchfluss und Dichte, auf Grund der Abweichung des Betriebsdrucks vom Kalibrierdruck.

  • Seite 56: Vorgehensweise Zur Konfiguration

    1 Charize Sensor 2 Config field dev var 6 Pressure Comp 4 Pressure Druckkomp aktivieren Pressure unit eingeben Send Flow factr eingeben Home Dens factr eingeben Flowcal pressure eingeben Static Pressure eingeben Send Home Fertig ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 57: Dämpfung

    Prozessmessung konfigurieren Abbildung 4-4 Druckkompensation mittels ProLink II konfigurieren Aktiv Messeinheit setzen Konfigurieren Anzeigen > ProLink > ProLink > Eigenschaften Konfiguration > Konfiguration > Druck Druck Externe Druck- kompensation aktivieren Druckeinheiten eingeben Durchflussfaktor eingeben Übernehmen Übernehmen Dichtefaktor eingeben Kalibrierdruck eingeben Übernehmen Externen Druck eingeben Übernehmen...

  • Seite 58: Dämpfung Und Volumenmessung

    Prozessvariable einem mA Ausgang zugeordnet sowie auch eine zusätzliche Dämpfung auf einen Wert ungleich Null gesetzt, dann wird zuerst der Effekt für die Dämpfung der Prozessvariablen und dann die zusätzliche Dämpfung auf dieser Basis berechnet. Weitere Informationen über zusätzliche Dämpfungsparameter, siehe Abschnitt 6.2.4. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 59: Betriebsparameter Konfigurieren

    Kapitel 5 Betriebsparameter konfigurieren Übersicht Die Betriebsparameter steuern das Verhalten von Auswerteelektronik und Durchfluss-Messsystem. Die folgenden Parameter können konfiguriert werden: • Bedieninterface Parameter – siehe Abschnitt 5.2 • Störungs-Handling Parameter – siehe Abschnitt 5.3 Zusätzlich bietet dieses Kapitel Informationen über Sensor Parameter (siehe Abschnitt 5.4) und Geräte Parameter (siehe Abschnitt 5.5).

  • Seite 60: Displayvariablen Und Anzeigegenauigkeit

    (1) Displayvariable 1 kann nicht auf keine gesetzt werden. Konfiguration Displayvariablen und Displaygenauigkeit konfigurieren • Mittels Handterminal wählen Sie Detailed Setup > Display Setup. • Mittels ProLink II, klicken Sie auf ProLink > Konfiguration > Bedieninterface • Mittels Bedieninterface, siehe Abb. 2-14. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 61: Aktivieren Und Deaktivieren Der Bedieninterface Funktionen

    Betriebsparameter konfigurieren 5.2.4 Aktivieren und deaktivieren der Bedieninterface Funktionen Tabelle 5-2 listet die Bedieninterface Funktionen und beschreibt deren Verhalten im aktivierten (dargestellten) und deaktivierten (nicht dargestellten) Zustand. Wenn Sie nicht wollen dass der Bediener den Auswerteelektronik Gehäusedeckel entfernt, aktivieren Sie keine Bedieninterface Funktionen die die Verwendung der Bedieninterface Tasten erfordern.

  • Seite 62: Auto Scroll

    • Blinkt ALM_I wenn ein Alarm mit der Alarmstufe Informativ aktiv ist aber kein Alarm Störung aktiv ist. • Zeigt bei Alarm mit der Alarmstufe Ignorieren nichts an. • Bediener hat keinen Zugriff auf detailliertere Alarminformationen über das Bedieninterface. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 63: Handhabung Der Alarme Konfigurieren

    Mittels Bedieninterface, siehe Abb. 2-14. Handhabung der Alarme konfigurieren Die Auswerteelektronik Modell 2200S führt während des Betriebs Selbstdiagnosen durch. Wenn das Gerät bestimmte Ereignisse oder Bedingungen erkennt, wird die konfigurierte Handhabung für die Störung durchgeführt. Handhabung der Störung kann beinhalten: •...
  • Seite 64 Nein Auswerteelektronik Initialisierung/Aufwärmphase A010 Calibration Failure Störung Nein Nein Kalibrierfehler A011 Excess Calibration Correction, Zero too Low Störung Nein Nullpunktwert zu niedrig A012 Excess Calibration Correction, Zero too High Störung Nein Nullpunktwert zu hoch ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 65 Betriebsparameter konfigurieren Tabelle 5-5 Status Alarme und Alarmstufen Fortsetzung Anzeige Handterminal Beeinflusst Alarm Voreingestellte durch LMV Code ProLink II Anzeige Alarmstufe Konfigurierbar Timeout A013 Process too Noisy to Perform Auto Zero Störung Nein Nullpunktwert rauscht zu stark A014 Transmitter Failed Störung Nein Nein...

  • Seite 66: Letzte Gemessene Wert (Lmv) Timeout

    Sensorparameter konfigurieren: • Mittels Handterminal, wählen Sie Detailed Setup > Device Information • Mittels ProLink II, klicken Sie auf ProLink > Konfiguration > Sensor Anmerkung: Mit dem Bedieninterface können die Sensorparameter nicht konfiguriert werden. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 67: Geräteparameter Konfigurieren

    Betriebsparameter konfigurieren Geräteparameter konfigurieren Die Geräteparameter werden dazu verwendet, um das Durchfluss-Messsystem als System zu beschreiben. Die Geräteparameter sind aufgelistet und definiert in Tabelle 5-6. Anmerkung: Die HART Geräte ID, welche in manchen Menüs angezeigt wird, kann nur einmal vergeben werden, üblicherweise wird vom Hersteller dafür die Geräte Seriennummer verwendet.
  • Seite 68 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 69: Messsystem Im Steuerungssystem Integrieren

    Kapitel 6 Messsystem im Steuerungssystem integrieren Übersicht Diese Kapitel behandelt folgende Punkte und Aufgaben: • Konfiguration des mA Ausgangs – siehe Abschnitt 6.2 • Konfiguration der digitalen Kommunikation – siehe Abschnitt 6.3 Bevor Sie mit der Konfigurierung beginnen stellen Sie eine Administratorverbindung zur Auswerte- elektronik her und stellen sicher, dass Sie alle zutreffenden Sicherheitsanforderungen erfüllen.

  • Seite 70: Prozessvariable

    LRV und URV Einstellungen jeder Prozessvariablen. Wenn sich die Zuordnung der Prozessvariablen ändert, werden LRV und URV zurückgesetzt auf die entsprechend gespeicherten Werte. Wenn Sie die Zuordnung der Prozessvariablen ändern, prüfen Sie die LRV und URV Einstellungen bevor Sie mit dem Betrieb fortfahren. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 71: Analogausgang Abschaltung

    Prozessvariable dem mA Ausgang zugeordnet, ist die Menüoption Analogausgang Abschaltung nicht verfügbar. Anmerkung: Für die meisten Anwendungen ist die voreingestellte Analogausgang Abschaltung anwendbar. Bevor Sie die Analogausgang Abschaltung ändern, setzen Sie sich mit Emerson Process Management in Verbindung. Mehrfache Abschaltungen Abschaltungen können ebenso für Prozessvariable Masse- und Volumendurchfluss konfiguriert...

  • Seite 72: Zusätzliche Dämpfung

    Ausgang. Es beeinflusst die Messung der Prozessvariablen die dem mA Ausgang zugeordnet ist. Anmerkung: Für die meisten Anwendungen ist der voreingestellte zusätzliche Dämpfungswert anwendbar. Bevor Sie den zusätzlichen Dämpfungsparameter ändern, setzen Sie sich mit Emerson Process Management in Verbindung. Mehrfache Dämpfungsparameter Die Dämpfung kann für die Prozessvariablen Masse- und Volumendurchfluss, Dichte und Temperatur...

  • Seite 73: Ma Ausgang, Aktionen Auf Die Störung, Störwerte

    Messsystem im Steuerungssystem integrieren Beispiel Konfiguration: • Durchflussdämpfung: 1 • mA Ausgang Prozessvariable: Massedurchfluss • Zusätzliche Dämpfung: 2 Eine Änderung des Massedurchflusses wirkt sich am mA Ausgang nach mehr als 3 Sekunden aus. Die genaue Zeit wird durch die Auswerteelektronik berechnet, gemäss einem internen Algorithmus, der nicht konfiguriert werden kann.

  • Seite 74: Konfiguration Der Digitalen Kommunikation

    • Software Kennzeichnung (HART Kennzeichnung) • mA Messkreis Modus • Burst Modus • PV, SV, TV und QV Zuordnung Anmerkung: Siehe Abschnitt 3.3 für Informationen zum Setzen der HART Adresse und der Software Kennzeichnung. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 75: Digitale Kommunikation Störaktion

    Messsystem im Steuerungssystem integrieren 6.3.1 Digitale Kommunikation Störaktion Die Parameter der digitalen Kommunikation Störaktion spezifizieren die Werte die mittels digitaler Kommunikation ausgegeben werden, wenn die Auswerteelektronik eine interne Störbedingung erkennt. Tabelle 6-5 listet die Optionen für die digitale Kommunikation Störaktion. Tabelle 6-5 Digitale Kommunikationen, Störaktionen und -werte Störaktionscode...

  • Seite 76: Pv, Sv, Tv Und Qv Zuordnung

    Die SV, TV und QV werden nicht über einen Ausgang ausgegeben. Sie können über die digitale Kommunikation abgefragt oder über den Burst Modus ausgegeben werden. Tabelle 6-7 listet die gültigen Zuordnungen für PV, SV, TV und QV für die Auswerteelektronik Modell 2200S auf. Tabelle 6-6 Prozessvariablen Zuordnung für PV, SV, TV und QV Prozessvariable ✓...

  • Seite 77: Burst Modus

    Messsystem im Steuerungssystem integrieren Tabelle 6-6 Prozessvariablen Zuordnung für PV, SV, TV und QV Fortsetzung Prozessvariable ✓ ✓ ✓ Gas Standard Volumen Gesamtzähler ✓ ✓ ✓ Gas Standard Volumen Summenzähler ✓ ✓ ✓ LPO Amplitude ✓ ✓ ✓ RPO Amplitude ✓...
  • Seite 78 (1) Ist die Micro Motion Adapter-Barriere installiert, wird der mA Wert in der Adapter-Barriere auf die 4–20 mA Ausgangsskalierung konvertiert. ™ (2) Diese Burst Modus Einstellung wird üblicherweise für den HART Tri-Loop Signalkonverter verwendet. Weitere Informationen finden Sie in der Tri-Loop Betriebsanleitung. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 79: Kapitel 7 Tests Und Vorbereitung Für Den Betrieb

    Kapitel 7 Tests und Vorbereitung für den Betrieb Übersicht Diese Kapitel enthält Informationen und Vorgehensweisen die für Tests und zur Vorbereitung für den Betrieb des Durchfluss-Messsystems hilfreich sein können. Folgende Punkte werden behandelt: • Nullpunktkalibrierung des Durchfluss-Messsystems – siehe Abschnitt 7.2 •...

  • Seite 80: Vorbereitung Zur Nullpunktkalibrierung

    Falls doch, sind die Kalibrierergebnisse nicht richtig, mit dem Ergebnis einer falschen Prozessmessung. 7.2.2 Nullpunktkalibrierung durchführen Nullpunktkalibrierung des Durchfluss-Messsystems: • Mittels Bedieninterface, siehe Abb. 7-1. • Mittels Handterminal, siehe Abb. 7-2. • Mittels ProLink II, siehe Abb. 7-3. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 81 Tests und Vorbereitung für den Betrieb Abbildung 7-1 Bedieninterface – Vorgehensweise zur Nullpunktkalibrierung des Durchfluss-Messsystems Scroll und Select gleichzeitig 4 s drücken Scroll OFF-LINE MAINT Select Anmerkung: Die komplette Darstellung Scroll der Nullpunktkalibrierung Menüstruktur, siehe Abb. 2-16. ZERO Select ZERO/YES? Select ………………….

  • Seite 82: Handterminal - Vorgehensweise Zur Nullpunktkalibrierung Des Durchfluss-Messsystems

    Auto Zero Failed Auto Zero Complete Störungsanalyse und -beseitigung Abbildung 7-3 ProLink II – Vorgehensweise zur Nullpunktkalibrierung des Durchfluss-Messsystems ProLink > Kalibrierung > Nullpunktkalibrierung Auto Nullpunkt durchführen Kalibrierung läuft Kalibrierung läuft Kalibrierfehler Grün Fertig ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 83: Messkreistest

    Tests und Vorbereitung für den Betrieb Messkreistest Ein Messkreistest dient zum: • Überprüfen, ob das von der Auswerteelektronik gesendete mA Signal korrekt vom angeschlossenen Gerät empfangen wird. • Bestimmen, ob der mA Ausgang abgeglichen werden muss Folgendes ist zu beachten: •...
  • Seite 84 -beseitigung Gerät? Select Scroll SET 16 mA Select Richtig am Störungsanalyse empfangenden Nein und -beseitigung Gerät? Select Scroll SET 20 mA Select Richtig am Störungsanalyse Nein empfangenden und -beseitigung Gerät? Select Scroll EXIT ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 85 Tests und Vorbereitung für den Betrieb Abbildung 7-5 Handterminal – Vorgehensweise beim Messkreistest On-Line Menu > 3 Diag/Service > 2 Loop test mA Messpunkte setzen 1 Fix Analog Out 1 4 mA 20 mA Other Richtig? Nein Messkreistest Ausgangsverdrahtung prüfen erfolgreich END Störungsanalyse und -beseitigung um Fix aufheben...

  • Seite 86: Abgleich Des Ma Ausgangs

    Wenn Sie ein Handterminal verwenden, können Sie zusätzlich einen skalierten Analogausgang Abgleich durchführen. Der skalierte Analogausgang Abgleich wird verwendet, wenn der hohe und niedrige Wert des Referenz Messgerätes nicht 4 und 20 mA betragen. Um einen skalierten Analogausgang Abgleich durchzuführen, siehe Abb. 7-9. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 87 Tests und Vorbereitung für den Betrieb Folgendes ist zu beachten: • Während des Abgleichs gibt der mA Ausgang der Auswerteelektronik keine Prozessdaten aus. ACHTUNG! Verwenden Sie den mA Ausgang nicht für die Prozesssteuerung während Sie einen Abgleich durchführen. • Geben Sie den gemessenen Wert in der gleichen Skalierung ein die Sie für den mA Messpunkt spezifiziert haben.
  • Seite 88 Wert des empfangenden Gerätes in Mess eingeben eingeben in Mess eingeben eingeben Weiter Weiter mA Ausgang am empfangenden mA Ausgang am empfangenden Gerät ablesen Gerät ablesen Gleich? Gleich? Weiter Nein Nein Zurück Zurück Fertig ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 89: Erweiterter Ma Ausgangsabgleich

    Erweiterter mA Ausgangsabgleich Passen Sie die folgende Vorgehensweise den Erfordernissen Ihrer Installation an: 1. Gleichen Sie den mA Ausgang des Auswerteelektronik Modells 2200S wie in Abschnitt 7.4.1 beschrieben ab. Verwenden Sie einen mA Messpunkt zwischen der Auswerteelektronik Modell 2200S und der eigensicheren Barriere oder der Micro Motion Adapter-Barriere (d.h.

  • Seite 90: Verwendung Der Sensor Simulation Zum Testen, Abstimmen Und Zur Störungsanalyse Und -Beseitigung Des Systems

    3. Spezifizieren Sie Name und Speicherort für die Backup Datei. Konfigurationsdaten wieder speichern: 1. Mittels ProLink II eine Verbindung zur Auswerteelektronik herstellen. 2. Wählen Sie Datei > Senden zur Auswerteelektronik als Datei 3. Spezifizieren Sie Name und Speicherort für die Backup Datei. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 91: Schreibschutz Der Konfiguration

    Tests und Vorbereitung für den Betrieb Schreibschutz der Konfiguration Um unbeabsichtigte Änderungen der Auswerteelektronik Konfiguration zu vermeiden, können Sie die Konfiguration mit einem Schreibschutz versehen. Schreibschutz der Konfiguration mittels ProLink II: 1. Auf klicken. ProLink > Konfiguration > Gerät 2. Schreibschutz aktivieren. Schreibschutz der Konfiguration mittels Handterminal: wählen.
  • Seite 92 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 93: Kapitel 8 Betrieb Der Auswerteelektronik

    Kapitel 8 Betrieb der Auswerteelektronik Übersicht Dieses Kapitel beschreibt den normalen Betrieb der Auswerteelektronik. Folgende Punkte und Vorgehensweisen werden behandelt: • Interpretieren der mA Ausgangsdaten – siehe Abschnitt 8.3 • Notieren der Prozessvariablen – siehe Abschnitt 8.4 • Anzeigen der Prozessvariablen – siehe Abschnitt 8.5 •...

  • Seite 94: Notieren Der Prozessvariablen

    (d.h. es gibt keine Schreibweise für Bruchzahlen). Ist der Wert zu gross, um die konfigurierte Anzeigegenauigkeit anzuzeigen, wird die Anzeigegenauigkeit reduziert (d.h. das Komma/Dezimalpunkt wird nach rechts verschoben), so dass der Wert angezeigt werden kann. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 95: Anzeige Mit Prolink Ii

    Betrieb der Auswerteelektronik 8.5.2 Anzeige mit ProLink II Die Prozessvariablen mit ProLink II anzeigen: 1. Das Fenster öffnet automatisch beim ersten Anschluss an die Prozessvariablen Auswerteelektronik. 2. Wenn das Fenster geschlossen ist: Prozessvariablen Menü öffnen. ProLink wählen. Prozessvariablen 8.5.3 Mit einem Handterminal Die Prozessvariablen mit einem Handterminal anzeigen: 1.

  • Seite 96: Mit Bedieninterface

    Division 2, entfernen Sie nicht den Gehäusedeckel der Auswerteelektronik. Verwenden Sie eine andere Methode, um die aktiven Alarme anzusehen. • Ist kein Alarm, Störung oder Informativ, aktiv blinkt im Display am Ende der NO ALARM Displayvariablen. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 97: Mit Prolink Ii

    Betrieb der Auswerteelektronik Anmerkung: Unbestätigte Alarme werden nicht am Ende der Displayvariablen aufgelistet. Status Alarme mittels dem Displaymenü anzuzeigen oder bestätigen, siehe Menü Ablaufdiagramm in Abb. 2-17. Beachten Sie, dass die Displayfunktion Alle Alarme bestätigen aktiviert oder deaktiviert sein kann. Ist diese Funktion deaktiviert, wird das Display Alle Alarme bestätigen nicht angezeigt und die Alarme müssen individuell bestätigt werden.

  • Seite 98: Mit Handterminal

    Dies ermöglicht Ihnen die Summe, Masse oder Volumen, über mehrfache Zurücksetzungen zu erfassen. 8.7.1 Summenzähler und Gesamtzähler Mengen anzeigen Sie können die aktuellen Mengen der Summenzähler und Gesamtzähler mit dem Bedieninterface, mit ProLink II oder einem Handterminal zur Anzeige bringen. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 99 Betrieb der Auswerteelektronik Mit dem Bedieninterface Anmerkung: Sie können die aktuellen Mengen mit dem Bedieninterface nicht ansehen, wenn die Menge nicht als Displayvariable konfiguriert wurde. Siehe Abschnitt 5.2.3. 1. Werte der Summenzähler anzeigen, warten oder bis Prozessvariable erscheint Scroll TOTAL und die Messeinheit ist: •...

  • Seite 100: Bedienung Der Summenzähler Und Gesamtzähler

    Summenzähler Wertes erscheint. RESET zurücksetzen • Select ( alterniert mit RESET • Select (Volumen Summenzähler zurückgesetzt). • Scroll bis EXIT • Select. (1) Diese Funktion kann aktiviert oder deaktiviert sein. Siehe Abschnitt 5.2.4. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 101 Betrieb der Auswerteelektronik Mit ProLink II Tabelle 8-3 zeigt die Steuerung der Summenzähler und Gesamtzähler mit ProLink II. Tabelle 8-3 Steuerung der Summenzähler und Gesamtzähler mit ProLink II Funktion Auf dem Fenster Zählersteuerung ... Stoppen aller Summenzähler und Gesamtzähler klicken Stopp Starten aller Summenzähler und Gesamtzähler klicken...
  • Seite 102 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 103: Kapitel 9 Leistungsmerkmale Der Messung

    Bevor Sie mit einer Vorgehensweise dieses Kapitels beginnen stellen Sie eine Administratorverbindung zur Auswerteelektronik her und stellen sicher, dass Sie alle zutreffenden Sicherheitsanforderungen erfüllen. Systemvalidierung und Kalibrierung Die Auswerteelektronik Modell 2200S unterstützt folgende Vorgehensweisen für die Bewertung und Justierung von Leistungsmerkmalen der Messung: •...

  • Seite 104: Kalibrierung

    Anmerkung: Für eine brauchbare Dichte- oder Temperaturkalibrierung müssen die externen Messungen genau sein. Micro Motion’s Durchfluss-Messsysteme mit Auswerteelektronik Modell 2200S sind werkseitig kalibriert und benötigen normalerweise keine vor Ort Kalibrierung im Feld. Führen Sie eine Kalibrierung des Durchfluss-Messsystems nur dann durch, wenn dies durch gesetzliche Bestimmungen gefordert wird.

  • Seite 105: Sensor Validierung Durchführen

    Leistungsmerkmale der Messung Sensor Validierung durchführen Systemvalidierung durchführen: 1. Die zu verwendenden Messsystem Faktoren festlegen. Sie können jede Kombination von Massedurchfluss, Volumendurchfluss und Dichte Gerätefaktoren setzen. Beachten Sie, dass alle drei Gerätefaktoren unabhängig sind: • Der Massedurchfluss Gerätefaktor beeinflusst nur den ausgegebenen Wert des Massedurchflusses.

  • Seite 106: Dichte Kalibrierung Durchführen

    Sensor mit dem entsprechenden Medium füllen. Medien zur Dichtekalibrierung Die D1 und D2 Dichtekalibrierung erfordert ein D1 Medium (niedrige Dichte) und ein D2 Medium (hohe Dichte). Hierfür können Sie Luft und Wasser nehmen. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 107: Vorgehensweise Zur Dichtekalibrierung

    Leistungsmerkmale der Messung 9.4.2 Vorgehensweise zur Dichtekalibrierung Durchführen einer D1 und D2 Dichtekalibrierung: • Mittels Handterminal, siehe Abb. 9-1. • Mittels ProLink II, siehe Abb. 9-2. Abbildung 9-1 D1 und D2 Dichtekalibrierung – Handterminal D1 Kalibrierung D2 Kalibrierung Absperrventil Sensor mit Sensor mit auslaufseitig vom Sensor D1 Medium füllen...
  • Seite 108 D2 Medium eingeben Kalibrierung durchführen Kalibrierung durchführen Kalibrierung läuft Kalibrierung läuft Anzeige geht auf rot Anzeige geht auf rot Kalibrierung läuft Kalibrierung läuft Anzeige geht auf grün Anzeige geht auf grün Schliessen Schliessen Fertig ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 109: Temperaturkalibrierung Durchführen

    Leistungsmerkmale der Messung Temperaturkalibrierung durchführen Die Temperaturkalibrierung ist eine Zweipunktkalibrierung: Kalibrierung von Temperatur-Offset und Temperatursteigung. Die Kalibrierung muss ohne Unterbrechung zu Ende geführt werden. Anmerkung: Bevor Sie die Kalibrierung durchführen, notieren Sie sich die aktuellen Kalibrierparameter. Sie können Dies tun, in dem Sie die aktuelle Konfiguration als Datei auf dem PC speichern. Sollte die Kalibrierung fehlschlagen, können die alten Werte zurückgespeichert werden.
  • Seite 110 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 111: Kapitel 10 Störungsanalyse Und -Beseitigung

    Kapitel 10 Störungsanalyse und -beseitigung 10.1 Übersicht Dieses Kapitel beschreibt Richtlinien und Vorgehensweisen zur Störungsanalyse und -beseitigung bei Durchfluss-Messsystemen. Die Informationen dieses Kapitels ermöglichen Ihnen: • Ein Problem zu kategorisieren • Festzustellen, ob Sie das Problem beheben können • Korrekturmassnahmen zu ergreifen (wenn möglich) •...

  • Seite 112: Ausgangsverdrahtung Und Das Empfangende Gerät Prüfen

    Schreibschutz. 10.6 Nullpunkt- oder Kalibrierfehler Tritt ein Nullpunkt- oder Kalibrierfehler auf, so erzeugt die Auswerteelektronik einen Status Alarm, der die Ursache des Fehlers anzeigt. Siehe Abschnitt 10.12, Abhilfemassnahmen bei Statusalarmen die einen Kalibrierfehler anzeigen. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 113: Zu Niedrige Spannung Und Ma Störaktion

    Störungsanalyse und -beseitigung 10.7 Zu niedrige Spannung und mA Störaktion Wenn der Alarm A031 (Spannung zu niedrig) erscheint und zeitweise verschwindet, prüfen Sie die Einstellung der mA Störaktion und die Spannungsversorgung der Auswerteelektronik. Arbeitet die Auswerteelektronik nahe dem Limit ihrer Anforderung zur Spannungsversorgung und die mA Störaktion ist auf Aufwärts gesetzt, wird der mA Ausgang auf den hohen Wert gesetzt, wenn ein Alarm eintritt und die extra Spannung kann ausreichend sein, um das Problem temporär zu korrigieren.

  • Seite 114: Mögliche Ursachen

    • LRV und URV prüfen. Siehe Abschnitt 10.18. mA Anzeige korrekt bei mA Messkreiswiderstand kann zu • Prüfen, ob die Bürde des mA Ausgangs unterhalb niedrigem aber falsch hoch sein der max. Bürde liegt (siehe Installationsanleitung bei höherem Ausgangsstrom Ihrer Auswerteelektronik). ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 115: Status Alarme

    Störungsanalyse und -beseitigung 10.11 Sensor Simulationsmodus Der Sensor Simulationsmodus ermöglicht es Ihnen Werte für Massedurchfluss, Dichte und Temperatur zu setzen. Die Auswerteelektronik verhält sich dann so, als würde sie diese Werte vom Sensor empfangen. Der Sensor Simulationsmodus kann in verschiedenen Situationen der Störungsanalyse und -beseitigung hilfreich sein.

  • Seite 116: Empfohlene Abhilfen

    Correction, Zero too Sensor haben und erneut versuchen. High • Spannungsversorgung Aus/Ein schalten und erneut versuchen. Nullpunktwert zu hoch • Falls geeignet, werkseitigen Nullpunktwert wieder speichern, um mit dem Durchfluss-Messsystem in den normalen Betrieb zurückzukehren. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 117 Störungsanalyse und -beseitigung Tabelle 10-3 Status Alarme und Abhilfen Fortsetzung Handterminal Alarm Code ProLink II Ursache Empfohlene Abhilfen A013 Process too Noisy to Siehe A10 • Entfernen oder reduzieren Sie elektromagnetisches Perform Auto Zero Rauschen und erneut versuchen. Mögliche Rauschquellen: Nullpunktwert rauscht - Mechanische Pumpen zu stark...
  • Seite 118 • Keine Massnahme erforderlich. wurde neu gestartet. • Falls gewünscht, Alarmstufe wieder auf ignorieren Spannungsunter- konfigurieren (siehe Abschnitt 5.3.1). brechung eingetreten A132 Simulation Mode Active Simulationsmodus ist • Sensor Simulation deaktivieren. Siehe Abschnitt 7.5. aktiviert. Simulationsmodus aktiviert ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 119: Prozessvariablen Überprüfen

    Störungsanalyse und -beseitigung 10.13 Prozessvariablen überprüfen Micro Motion empfiehlt die nachfolgend aufgeführten Prozessvariablen, unter normalen Betriebs- bedingungen, zu notieren. Dies ist hilfreich zum Erkennen, wenn Prozessvariablen ungewöhnlich hohe oder niedrige Werte annehmen. • Durchfluss • Dichte • Temperatur • Messrohrfrequenz •...
  • Seite 120 Temperaturwert weicht Fehlerhafter Widerstandsthermometer • Alarmbedingungen prüfen und bei dem signifikant von der Prozess- angezeigten Alarm gemäss Störungs- temperatur ab behebung vorgehen. Temperaturwert weicht gering Sensor Wärmeverlust • Sensor isolieren. von der Prozesstemperatur ab ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 121: Verdrahtungsprobleme Diagnostizieren

    Störungsanalyse und -beseitigung Tabelle 10-4 Prozessvariablen, Probleme und mögliche Abhilfen Fortsetzung Symptom Ursache Empfohlene Abhilfen Ungewöhnlich hoher Dichtewert Verstopfte Messrohre • Antriebsverstärkung und Messrohrfrequenz prüfen. Messrohre spülen. Falscher K2 Wert • Charakterisierung prüfen. Siehe Abschnitt 4.2. Ungewöhnlich niedriger Schwallströmung • Siehe Abschnitt 10.17. Dichtewert Falscher K2 Wert •...

  • Seite 122: Prüfen Des Kommunikationsgerätes

    Stellen Sie sicher, dass Ihr Kommunikationsgerät kompatibel zu Ihrer Auswerteelektronik ist. Handterminal Das 375 Handterminal ist erforderlich und muss die passende Gerätebeschreibung (DD´s = device description) enthalten. Die Gerätebeschreibung (DD´s) für die Auswerteelektronik Modell 2200S mit Analogausgängen ist folgende. Micro Motion 2200S Analog dev rev 1 DD rev 1 Gerätebeschreibungen (DD´s) prüfen:...

  • Seite 123: Auf Schwallströmung Prüfen

    Störungsanalyse und -beseitigung 10.17 Auf Schwallströmung prüfen Ein Schwallstrom Alarm wird immer dann generiert, wenn die gemessene Dichte des Prozessmediums ausserhalb der konfigurierten Schwallstrom Grenzen liegt (d. h. die Dichte ist höher oder niedriger als der konfigurierte normale Bereich). Schwallströmung wird üblicherweise durch Gas in einem Flüssigkeitsprozess oder Flüssigkeit in einem Gasprozess hervorgerufen.

  • Seite 124: Konfiguration Der Durchflussmessung Prüfen

    Sie können die Testpunkte mit einem Handterminal oder über ProLink II abfragen. Mit einem Handterminal Testpunkte mit einem Handterminal abfragen: wählen. Diag/Service wählen. Test Points 3. Notieren Sie die Werte die für angezeigt werden. Drive Tube ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 125: Probleme Der Antriebsverstärkung

    Störungsanalyse und -beseitigung Mit ProLink II Testpunkte mit ProLink II abfragen: Menü wählen. Diagnose Information ProLink 2. Notieren Sie die Werte die für Messrohrfrequenz Linke Aufnehmerspule Rechte angezeigt werden. Aufnehmerspule Antriebsverstärkung 10.23.2 Probleme der Antriebsverstärkung Probleme mit der Antriebsverstärkung können sich in verschiedenen Formen darstellen: •...

  • Seite 126: 10.24 Sensor Verdrahtung Prüfen

    Anmerkung: Um die Sensor Verdrahtung zu prüfen, müssen Sie die Auswerteelektronik vom Sensor demontieren. Bevor Sie diesen Test durchführen, stellen Sie sicher, dass alle anderen zutreffenden Diagnosen durchgeführt wurden. Die Diagnosemöglichkeiten der Auswerteelektronik Modell 2200S wurden beträchtlich erweitert und können wesentlich hilfreicher sein als diese Tests.
  • Seite 127 Störungsanalyse und -beseitigung 3. Zugriff auf das Sensorkabel und Durchführung: a. Siehe Abb. 10-1, lösen Sie die vier unverlierbaren Schrauben des Bedieninterface Gehäusedeckels und entfernen den Auswerteelektronik Gehäusedeckel. b. Lösen Sie die zwei unverlierbaren Schrauben des Bedieninterfaces. c. Vorsichtig das Bedieninterface Modul abziehen, bis es sich vom Stecker auf der Auswerteelektronik gelöst hat.

  • Seite 128: Nennwiderstandsbereich

    Pt100 – und fester Widerstand • Alle anderen Sensoren Pt100 – und Adern Längenkompensator (LLC) (1) Die aktuellen Widerstandswerte sind abhängig vom Sensormodell und vom Tag der Herstellung. Für detaillierte Daten kontaktieren Sie Micro Motion. ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 129 Störungsanalyse und -beseitigung Abbildung 10-2 Pins der Durchführung Antriebsverstärkung + Antriebsverstärkung – Widerstandsthermometer + Pt100 – Rechte Aufnehmerspule – Linke Aufnehmerspule (RPO –) (LPO +) Linke Aufnehmerspule – Rechte Aufnehmerspule + (LPO –) (RPO +) 5. Mit dem digitalen Multimeter jeden Pin wie folgt prüfen: a.
  • Seite 130 5. Bedieninterface Modul auf der Auswerteelektronik aufstecken. Es gibt vier mögliche Positionen, wählen Sie die geeignetste aus. 6. Ziehen Sie die Schrauben des Bedieninterfaces an. 7. Setzen Sie den Bedieninterface Gehäusedeckel wieder auf das Bedieninterface Modul auf und ziehen die Schrauben an. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 131: Anhang A Voreingestellte Werte Und Bereiche

    Anhang A Voreingestellte Werte und Bereiche Übersicht Dieser Anhang enthält Informationen über die voreingestellten Werte der meisten Auswerteelektronik Parameter. Falls zutreffend sind auch die gültigen Bereiche definiert. Diese voreingestellten Werte repräsentieren die Konfiguration der Auswerteelektronik nach einem Master Reset. Abhängig von der Bestellung der Auswerteelektronik, sind bestimmte Werte vom Hersteller konfiguriert.
  • Seite 132 0,00000 0,00000 0,00000 0,00000 0,00000 DFQ1 0,00000 DFQ2 0,00000 Spezial Basis Masseeinheit Einheiten Basis Massezeit Massedurchfluss 1,00000 Umrechnungsfaktor Basis Volumeneinheit Basis Volumenzeit Volumendurchfluss 1,00000 Umrechnungsfaktor Basis GSV Zeit Basis GSV Einheit GSV Umrechnungsfaktor 1,00000 ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 133 Voreingestellte Werte und Bereiche Tabelle A-1 Voreingestellte Werte und Bereiche der Auswerteelektronik Fortsetzung Einstellung Voreinstellung Bereich Bemerkungen Variablen- Primärvariable Massedurchfluss zuordnung Sekundärvariable Dichte Tertiärvariable Massedurchfluss Quartiärvariable Volumendurchfluss mA Ausgang Primärvariable Massedurchfluss –200,00000 g/s Automatisches Zurücksetzten wenn die Primärvariable zurückgesetzt wird. 200,00000 g/s Automatisches Zurücksetzten wenn die Primärvariable zurückgesetzt wird.
  • Seite 134 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 135: Anhang B Durchfluss-Messsysteme, Installationsarten Und Komponenten

    Verdrahtung finden Sie in der Installationsanleitung der Auswerteelektronik. Auswerteelektronik Komponenten Die Auswerteelektronik Modell 2200S kann integriert oder abgesetzt montiert werden. • Abb. B-1 zeigt eine Explosionsansicht der Auswerteelektronik Modell 2200S und deren Komponenten bei integrierter Montage. • Abb. B-2 zeigt die Option der abgesetzten Montage.

  • Seite 136: Anschlussschema

    Durchfluss-Messsysteme, Installationsarten und Komponenten Abbildung B-2 Auswerteelektronik Modell 2200S – Abgesetzte Montage Kabeleinführungen Auswerteelektronik Gehäusedeckel Sensorgehäuse Klemmring Anschlussschema Abb. B-3 zeigt die Anschlussklemmen der Auswerteelektronik. Diese Anschlussklemmen werden für beide Arten der Spannungsversorgung und der E/A Verdrahtung verwendet. Diese befinden sich unterhalb der Warnklappe.

  • Seite 137: Anhang C Modell 2200S Display Und Bedieninterface

    Verwendung des Bedieninterfaces, siehe Abschnitt C.4 • Codes und Abkürzungen die vom Bedieninterface verwendet werden – siehe Abschnitt C.5 Identifizieren der Bedieninterface Komponenten Das Bedieninterface der Auswerteelektronik Modell 2200S ist in Abb. C-1 dargestellt. Der Gehäusedeckel der Auswerteelektronik wurde entfernt. Abbildung C-1 Bedieninterface...

  • Seite 138: Entfernen Und Wieder Montieren Des Auswerteelektronik Gehäusedeckels

    Modell 2200S Display und Bedieninterface Die Bedieninterface Komponenten haben folgende Funktionen: • Display – anzeigen der Prozessdaten • Tasten – werden zum Navigieren durch das Display und das Display Scroll Select Menüsystem verwendet • HART Clips – werden für die HART Administratorverbindung zur Auswerteelektronik verwendet, üblicherweise von ProLink II oder dem Handterminal...

  • Seite 139: Eingabe Von Fliesskomma Werten Mit Dem Bedieninterface

    Modell 2200S Display und Bedieninterface C.4.2 Eingabe von Fliesskomma Werten mit dem Bedieninterface Bestimmte Konfigurationswerte wie Gerätefaktoren oder Ausgangsbereiche sind als Fliesskommawerte einzugeben. Wenn Sie das erste mal auf die Konfigurations-Anzeige gehen, wird der Wert in Dezimal- schreibweise angezeigt (wie in Abb. C-2 dargestellt) und die aktive Ziffer blinkt.
  • Seite 140 Modell 2200S Display und Bedieninterface Von der Dezimalschreibweise zur Exponentialschreibweise wechseln (siehe Abb. C-3): drücken bis die ganz rechte Stelle blinkt. Select , dann . Die Anzeige ändert sich so, dass Platz für die Eingabe von zwei Scroll Select Exponenten ist.

  • Seite 141: Codes Und Abkürzungen

    Modell 2200S Display und Bedieninterface Codes und Abkürzungen Tabelle C-1 listet und definiert die Codes und Abkürzungen die für die Displayvariablen verwendet werden. Tabelle C-2 listet und definiert die Codes und Abkürzungen, die im Off-line Menü verwendet werden. Anmerkung: Diese Tabellen beinhalten keine Begriffe die komplett angezeigt werden oder Codes die für die Messeinheiten verwendet werden.
  • Seite 142 Modell 2200S Display und Bedieninterface Tabelle C-2 Codes die im Off-line Menü verwendet werden Fortsetzung Code oder Abkürzung Definition Kommentar oder Referenz DRIVE%, DGAIN Antriebsverstärkung Auswahl DISBL Deaktiviert zum Deaktivieren DSPLY Bedieninterface Auswahl ENABL Aktiviert zum Aktivieren EXTRN Extern FAC Z...

  • Seite 143: Anhang D Verbindung Mit Prolink Ii Software Herstellen

    Konfiguration vollständig ist. Details finden Sie in der ProLink II Betriebsanleitung. Anschluss vom PC an die Auswerteelektronik Modell 2200S Die Auswerteelektronik Modell 2200S unterstützt nur die HART/Bell 202 Verbindung. Sie können an den Bedieninterface HART Clips der Auswerteelektronik anschliessen oder am HART Multidrop Netzwerk.
  • Seite 144 (Klemme 1 und 2) anschliessen wenn Sie das Bedieninterface Modul entfernt haben. Abbildung D-1 HART/Bell 202 Anschluss an ein Netzwerk Siehe Schritt 3 Prozess- leitsystem oder SPS mA Ausgangsverdrahtung Siehe Schritt 3 Verbindung ist polaritätsunempfindlich. Siehe Schritt 3 ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 145 Verbindung mit ProLink II Software herstellen Abbildung D-2 HART/Bell 202 Anschluss an die HART Clips Verbindung ist polaritätsunempfindlich. Anmerkung: Ein zusätzlicher Widerstand kann erforderlich sein. Siehe Schritt 3. 3. Falls erforderlich, Widerstand hinzufügen. Der HART Signalkonverter muss über einen Widerstand von 250–600 Ω angeschlossen werden. Um den Anforderungen für die Widerstände gerecht zu werden, können Sie alle Kombinationen von R1, R2 und R3 verwenden (siehe Abb.

  • Seite 146: Auf Verbinden

    Anmerkung: Andere Sprachen sind evtl. vervügbar, abhängig von der ProLink II Version. Um die ProLink II Sprache zu konfigurieren, verwenden Sie das Menü Extras. Siehe Abb. 2-2. In dieser Betriebsanleitung wird Deutsch als ProLink II Sprache verwendet. ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 147: Verwendung Des Handterminals

    Betriebsanleitung des Handterminals zur Hand, bevor Sie mit dem Handterminal weiterarbeiten. Die Dokumentation ist verfügbar auf der Micro Motion Website (www.micromotion.com). Handterminal Gerätebeschreibung Die Gerätebeschreibung des muss auf dem Handterminal installiert sein. 2200S Analog Auf dem Handterminal installierte Gerätebeschreibungen anzeigen: 1. Im HART Menü Anwendung, wählen. Utility wählen.

  • Seite 148: Anschluss An Eine Auswerteelektronik

    3. Das Handterminal muss über einen Widerstand von 250–600 Ω angeschlossen werden. Widerstand am Anschluss hinzufügen. Siehe Abb. E-1. Abbildung E-1 An die HART Clips anschliessen HART Clips Verbindung ist Handterminal polaritätsunempfindlich. 250–600 Ω Widerstand ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 149: Anschluss An Ein Multidrop Netzwerk

    Alle Vorgehensweisen setzen voraus, dass Sie vom On-line Menü aus starten. „Online“ erscheint in der obersten Zeile des Handterminal Hauptmenüs, wenn sich das Handterminal im On-line Menü befindet. Menü Ablaufdiagramme zur Verwendung des Handterminals mit der Auswerteelektronik Modell 2200S finden Sie in Abbildung 2-5 bis 2-9.
  • Seite 150 ® Micro Motion Auswerteelektronik Modell 2200S...

  • Seite 151: Indexverzeichnis

    Indexverzeichnis Numerisch 12–20 mA Ausgang Bedieninterface 129 Siehe mA Ausgang, Skalierung aktivieren/deaktivieren 4–20 mA Ausgang Alle Alarme bestätigen 53 Siehe mA Ausgang, Skalierung Auto Scroll 53 Off-line Passwort 53 Zähler starten und stoppen 53 Abgleich des mA Ausgangs 78 Zähler zurücksetzen 53 Abschaltung Zugriff auf das Alarm Menü...
  • Seite 152 Gerätefaktoren 95 Dichtekalibrierung 98 Konfiguration 97 Kalibrierfehler 104 Geräteparameter 59 Temperaturkalibrierung 101 Gesamtzähler Kommunikationsgerät Definition 90 Störungsanalyse/-beseitigung 114 stoppen und starten 92 Konfiguration Werte anzeigen 90 Ablaufdiagramm 5 zurücksetzen 92 Backup und wieder speichern 82 ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 153 Indexverzeichnis Bedieninterface mA Ausgang 61 Displayvariablen und Analogausgang Abschaltung 63 Anzeigegenauigkeit 52 Prozessvariable 62 Eingabe von Fliesskomma Werten 131 Skalierung 62 Funktionen aktivieren/deaktivieren 53 Störaktion 65 Parameter 51 zusätzliche Dämpfung 64 Sprache 51 mA Messkreis Modus 67 Update Periode 51 Massedurchfluss Burst Modus 69 Abschaltung 38...
  • Seite 154 -beseitigung 118 Sensorparameter 58 Sicherheitshinweise 1 Off-line Passwort Skalierung 26, 62 aktivieren/deaktivieren 53 Skalierungsumrechnung 27 setzen 53 Software Kennzeichnung 26 Spannungsversorgung Störungsanalyse/-beseitigung 113 Passwort 53 Spannungsversorgung einschalten 25 Primärvariable 62, 68 Aufwärmverzögerung 25, 85 ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 155 Indexverzeichnis Spezialeinheit GSV Durchfluss 43 Temperatur Massedurchfluss 38 Dämpfung 47 Volumendurchfluss 43 Messeinheit 46 Sprache Temperaturkalibrierung 101 verwendet durch ProLink II 138 Tertiärvariable 68 verwendet vom Display 51 Test Status Alarme 107 Messkreistest 75 Handling 87 Sensor Simulation 82 Siehe auch Alarmliste, Alarmstufe Testpunkte 116 Stufe 55 Timeout für Störungen...
  • Seite 156 ® Micro Motion Auswerteelektronik Modell 2200S...
  • Seite 158 Niederlande +31 (0) 318 495 610 +31 (0) 318 495 629 www.emersonprocess.nl Deutschland Schweiz Österreich Emerson Process Management GmbH & Co OHG Emerson Process Management AG Emerson Process Management AG Argelsrieder Feld 3 Blegistraße 21 Industriezentrum NÖ Süd 82234 Wessling 6341 Baar-Walterswil Straße 2a, Objekt M29...

Inhaltsverzeichnis
