Emerson Micro Motion IFT9701 Betriebsanleitung Seite 36

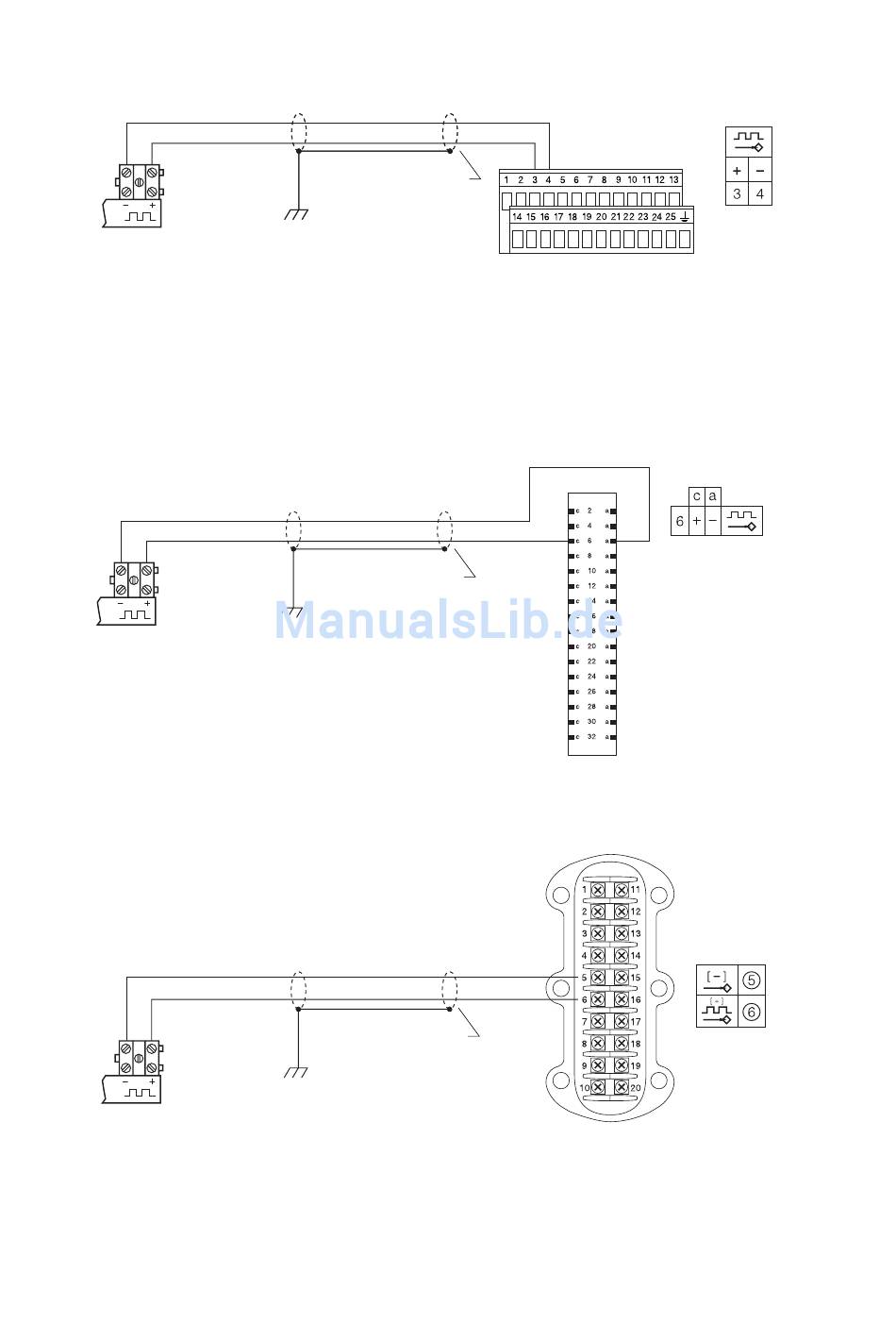

Abb. 4-8 Anschluss an eine Serie 3000 Applikationsplattform mit E/A Kabel
IFT9701 Impuls
Ausgangsklemmen
(1) Paarweise abgeschirmtes Kabel. Max. Länge 15 m bei 0,1 mm², 150 m bei 0,3 mm
(2) Abschirmungen an diesem Ende nicht auflegen.
Abb. 4-9 Anschluss an eine Serie 3000 Applikationsplattform mit Schraub- oder Lötanschlussklemme
IFT9701 Impuls
Ausgangsklemmen
(1) Paarweise abgeschirmtes Kabel. Max. Länge 15 m bei 0,1 mm²,
2
150 m bei 0,3 mm
(2) Abschirmungen an diesem Ende nicht auflegen.
Abb. 4-10 Anschluss an eine Serie 3000 Applikationsplattform in Feldausführung
IFT9701 Impuls
Ausgangsklemmen
(1) Paarweise abgeschirmtes Kabel. Max. Länge 15 m bei 0,1 mm²,
150 m bei 0,3 mm
(2) Abschirmungen an diesem Ende nicht auflegen.
28
Siehe Hinweis 2
Erde
Siehe Hinweis 2
Erde
Kabelquerschnitt.
Siehe Hinweis 2
Erde
2
Kabelquerschnitt.
Serie 3000 E/A Kabel
Anschlussklemmen
2
Kabelquerschnitt.
Serie 3000 Schraub- oder
Lötanschlussklemme
Serie 3000 Feldgerät
Anschlussklemmen
Auswerteelektronik Modell IFT9701, Betriebsanleitung
