Spannungsversorgung und Ausgangsverdrahtung Fortsetzung

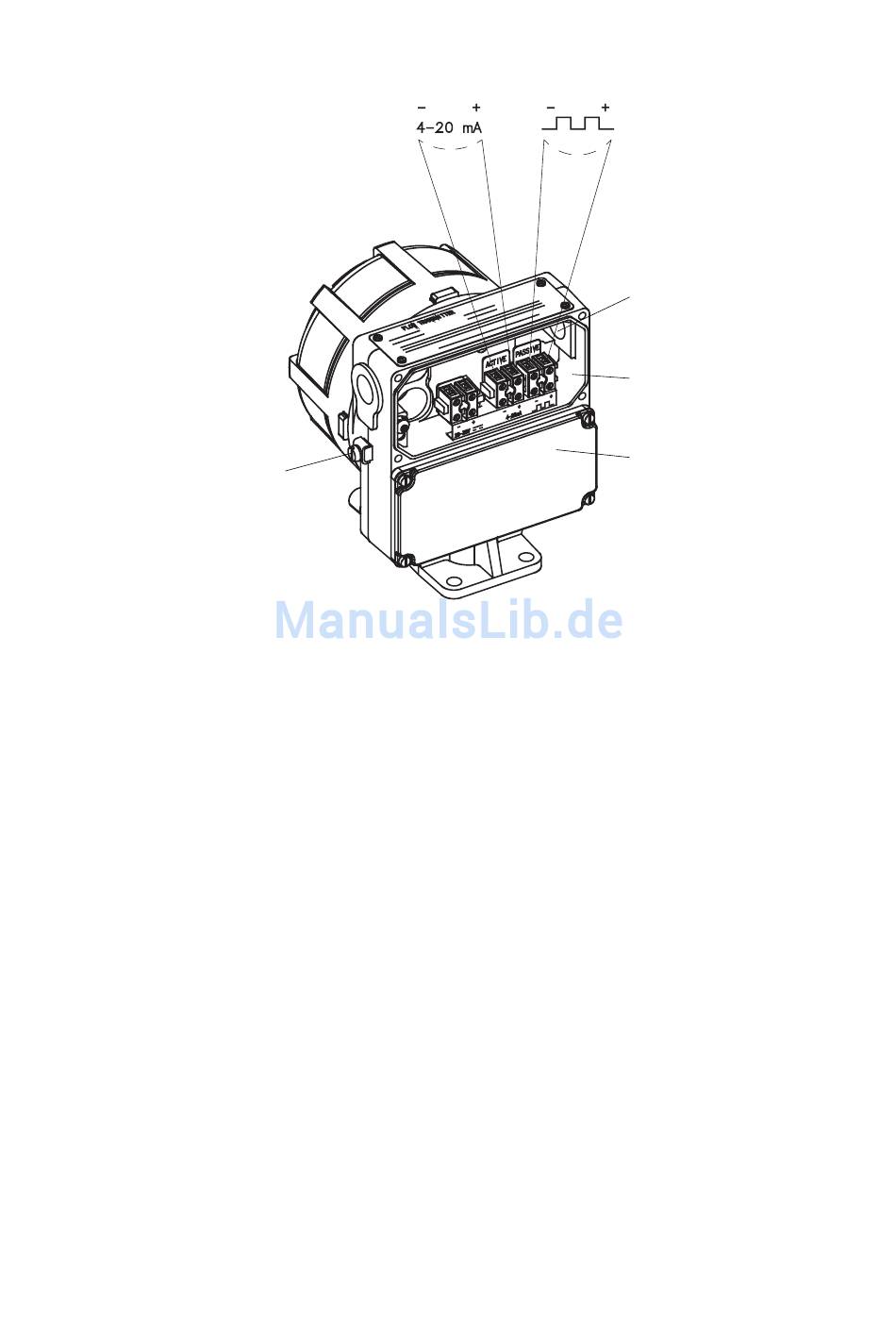

Abb. 4-2 Anschlussklemmen der Ausgangsverdrahtung
Interne Spannungsversorgung
Gehäuseerde
• Die Abschirmung der Ausgangsverdrahtung an der Kabelverschraubung oder am
Verbindungsstück des Schutzrohres aufgelegen.
• Eine 360° Abschirmung am Abschluss ist nicht erforderlich.
• Die Abschirmung darf nicht im Innern des Anschlussraumes aufgelegt werden.
• Der Wert des Pull-up Widerstands muss so bemessen sein, dass der Widerstand
im Messkreis 500 Ohm nicht überschreitet. Siehe Abschnitt 4.4.4 für die
Bestimmung des einzusetzenden Pull-up Widerstands.
4.4.1

mA Ausgang

Der 4-20 mA Ausgang ist ein aktiver Ausgang, der Masse- oder Volumendurchfluss ausgeben kann.
Werkseitig wird der Ausgang auf den Durchflussbereich der zu messenden Anwendung eingestellt.
Der mA Ausgang ist aktiv, benötigt keine externe Spannungsversorgung und weist die folgenden
Merkmale auf:
• Geeignet für alle Prozessanzeigen mit Spannungsversorgung durch den Messkreis.
• ± 500 VDC galvanisch getrennt gegen Erde und alle anderen Ausgänge.
• Zur Erzeugung digitaler Signale für die Kommunikation mittels HART Protokoll ist eine
Messkreisbürde zwischen 250 und 600 Ohm erforderlich.
• Der negative Anschluss des mA Ausgangs kann geerdet oder offen gelassen werden. Soll der
Ausgang auch für die Übertragung mittels HART Protokoll dienen, sollte der negative
Anschluss auf jeden Fall geerdet werden, um eine optimale Übertragungsqualität zu erreichen.
Die Leistungsmerkmale des mA Ausgangs sind nachfolgend beschrieben und in Abb. 4-3 dargestellt.
22
mA Ausgang aktiv Impulsausgang passiv
erfordert einen Pull-up
Widerstand für die
externe 5-30 VDC
Spannungsversorgung
Kabeleinführung
Ausgangsverdrahtung
Anschlussraum
Feldverdrahtung
Anschlussraum
Sensorverdrahtung
Auswerteelektronik Modell IFT9701, Betriebsanleitung
