Konfigurieren von Prozessmessungen

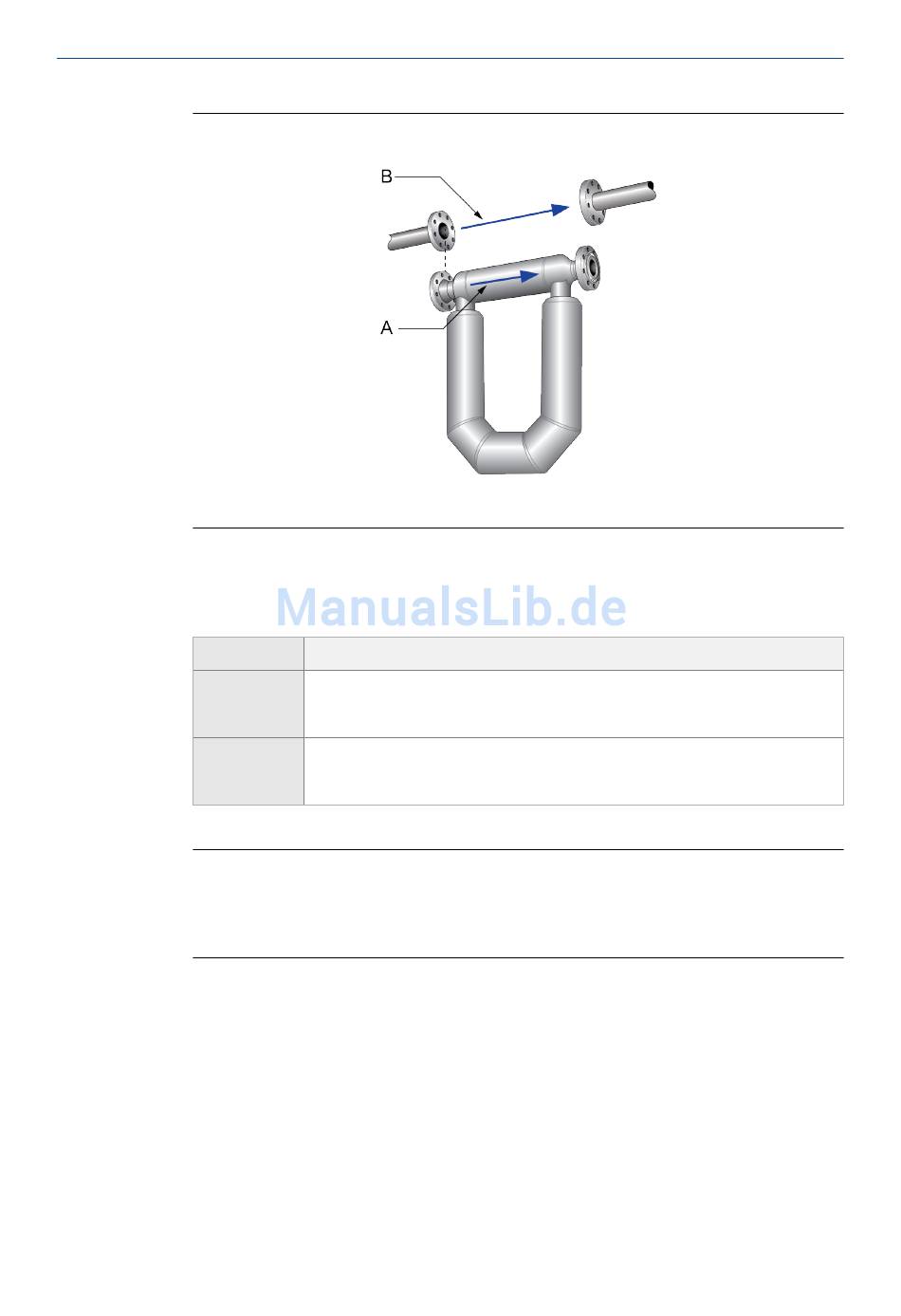

Abbildung 4-1:
A.
B.
Verfahren
Stellen Sie den Sensor Flow Direction Arrow entsprechend ein.
Option
In Pfeilrichtung
Gegen die Pfeil-
richtung
Hinweis
Sensoren von Micro Motion sind bidirektional. Die Messgenauigkeit wird von der tatsächlichen
Durchflussrichtung oder der Einstellung von Sensor Flow Direction Arrow nicht beeinflusst. Der Sensor
Flow Direction Arrow steuert lediglich die Frage, ob der tatsächliche Durchfluss als Vorwärts- oder
Rückwärtsdurchfluss verarbeitet wird.
Verwandte Informationen
32
Durchflussrichtungspfeil auf einem Sensor
Durchflussrichtungspfeil
Tatsächliche Durchflussrichtung
Beschreibung
Der größte Teil des Durchflusses durch den Sensor entspricht dem Durchfluss-
richtungspfeil am Sensor. Der tatsächliche Vorwärtsdurchfluss wird als Vorwärts-
durchfluss verarbeitet.
Der größte Teil des Durchflusses durch den Sensor ist dem Durchflussrichtungsp-
feil am Sensor entgegengesetzt. Der tatsächliche Vorwärtsdurchfluss wird als
Rückwärtsdurchfluss verarbeitet.
Konfigurieren von mA-Ausgang Richtung
Konfigurieren von Frequenzausgang Richtung
Konfigurieren von Binärausgang Quelle
Konfigurieren von Summenzählern und Gesamtzählern
Auswirkung von Sensor Flow Direction Arrow bei digitalen Kommunikationen
