Verwenden von ProLink III mit der Auswerteelektronik
3.
334

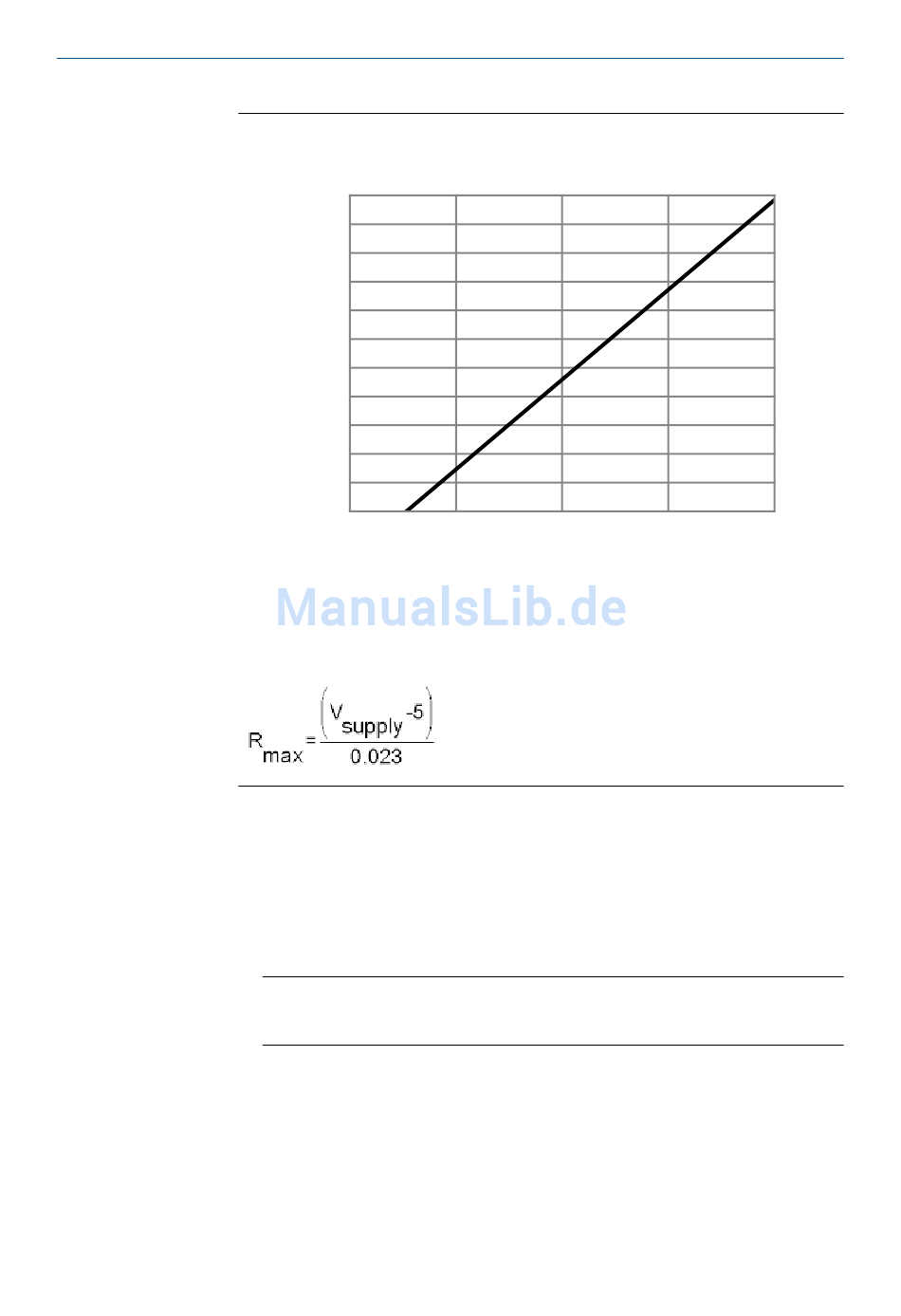

Abbildung B-7: Extern gespeister mA Ausgang: maximaler
Messkreiswiderstand
1100
1000
900
800
700
A
600
500
400
300
200
100
0
0
A. Maximaler Widerstand (Ω)
B. Externe Spannungsversorgung (V)
Anmerkung
Für den Anschluss an einem Punkt im lokalen HART-Messkreis:
a. Schließen Sie die Adern des Signalkonverters an einen beliebigen Punkt im
Messkreis an, und stellen Sie dabei sicher, dass sich die Adern über dem
Widerstand befinden.
b. Fügen Sie bei Bedarf Widerstand hinzu, um mindestens 1 Volt über die
Verbindungspunkte hinweg zu erzielen.
Wichtig
HART/Bell 202-Anschlüsse erfordern einen Spannungsabfall von 1 VDC. Um dies zu
erreichen, fügen Sie dem Anschluss einen Widerstand von 250–600 Ω hinzu.
Micro Motion
7.5 15.0
B
®
Auswerteelektronik Modell 5700 mit Analogausgängen
22.5 30.0
