Verwenden von ProLink III mit der Auswerteelektronik
4.
336

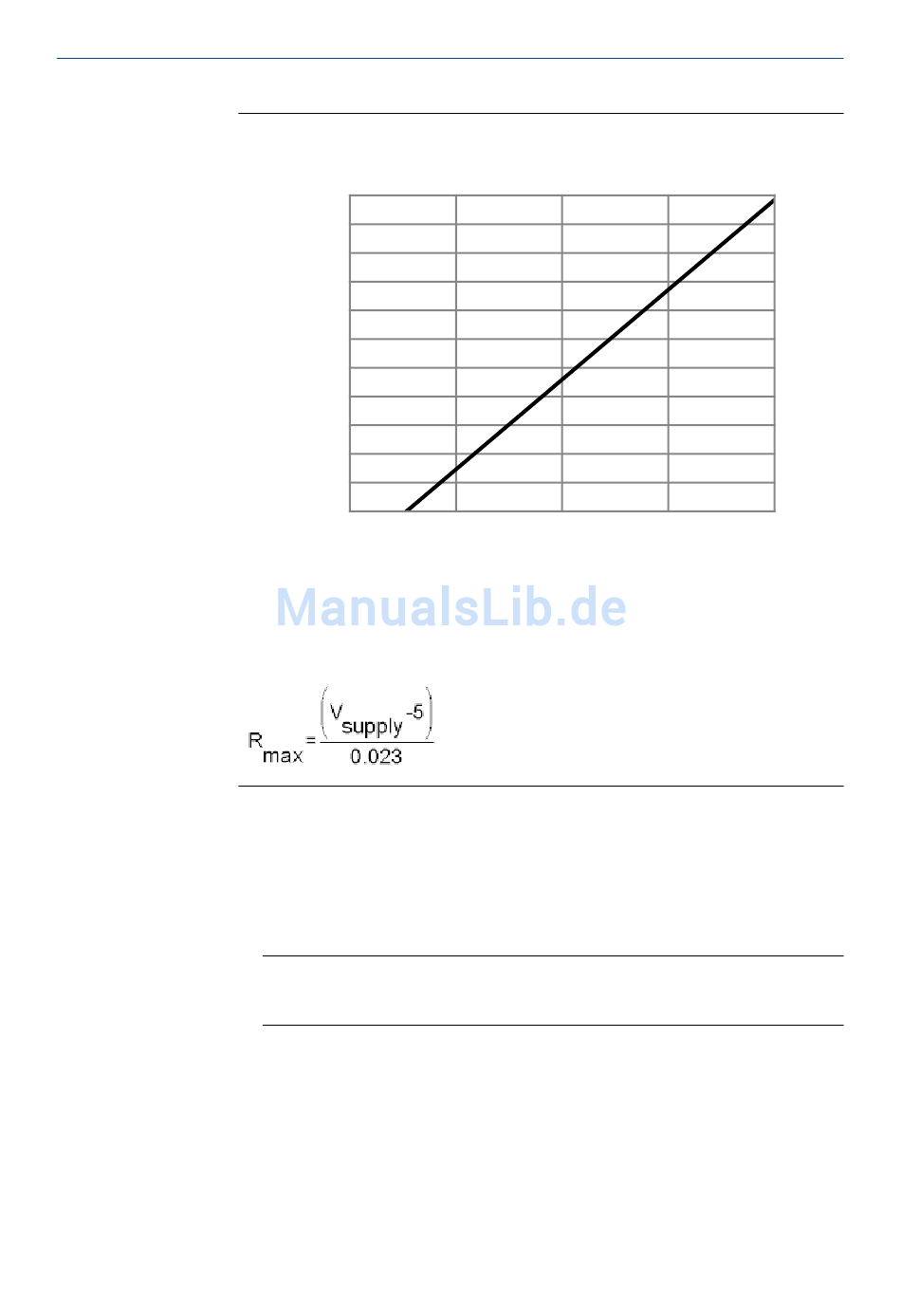

Abbildung B-9:
Extern gespeister mA Ausgang: maximaler
Messkreiswiderstand
1100
1000
900
800
700
A
600
500
400
300
200
100
0
0
A. Maximaler Widerstand (Ω)
B. Externe Spannungsversorgung (V)
Anmerkung
Für den Anschluss über ein HART-Multidrop-Netzwerk:
a. Schließen Sie die Adern des Signalkonverters an einen beliebigen Punkt im
Netzwerk an.
b. Fügen Sie bei Bedarf Widerstand hinzu, um mindestens 1 Volt über die
Verbindungspunkte hinweg zu erzielen.
Wichtig
HART/Bell 202-Anschlüsse erfordern einen Spannungsabfall von 1 VDC. Um dies zu
erreichen, fügen Sie dem Anschluss einen Widerstand von 250–600 Ω hinzu.
Micro Motion
7.5
15.0
B
®
Auswerteelektronik Modell 5700 mit Analogausgängen
22.5
30.0
