Integrieren des Messgeräts in das Steuersystem
8.4.4 Konfigurieren von Frequenzausgang Modus (Doppelimpuls-
Modus)
Display
ProLink III
Handterminal
Übersicht
Wenn zwei Frequenzausgänge vorhanden sind, definiert Frequenzausgang Modus die
Beziehung zwischen den Signalen der Ausgänge. Mit Frequenzausgang Modus wird der
Doppelimpuls-Modus oder der Quadratur-Modus implementiert.
Einschränkung
Wenn auf der Auswerteelektronik keine zwei Frequenzausgänge vorhanden sind, wird
Frequenzausgang Modus auf Unabhängig festgelegt und kann nicht geändert werden.
Wichtig
Wenn Frequenzausgang Modus nicht auf Unabhängig festgelegt ist, wird die Konfiguration von
Frequenzausgang 1 für Frequenzausgang 2 angewendet. Etwaige für Frequenzausgang 2 festgelegte
Konfigurationsparameter werden ignoriert. Auch Statusinformationen für Frequenzausgang 2
werden ignoriert.
Voraussetzungen
Wenn Sie den Doppelimpuls-Modus verwenden möchten:
•
•
Verfahren
Legen Sie Frequenzausgang Modus wie gewünscht fest.
Optionen für Frequenzausgang Modus

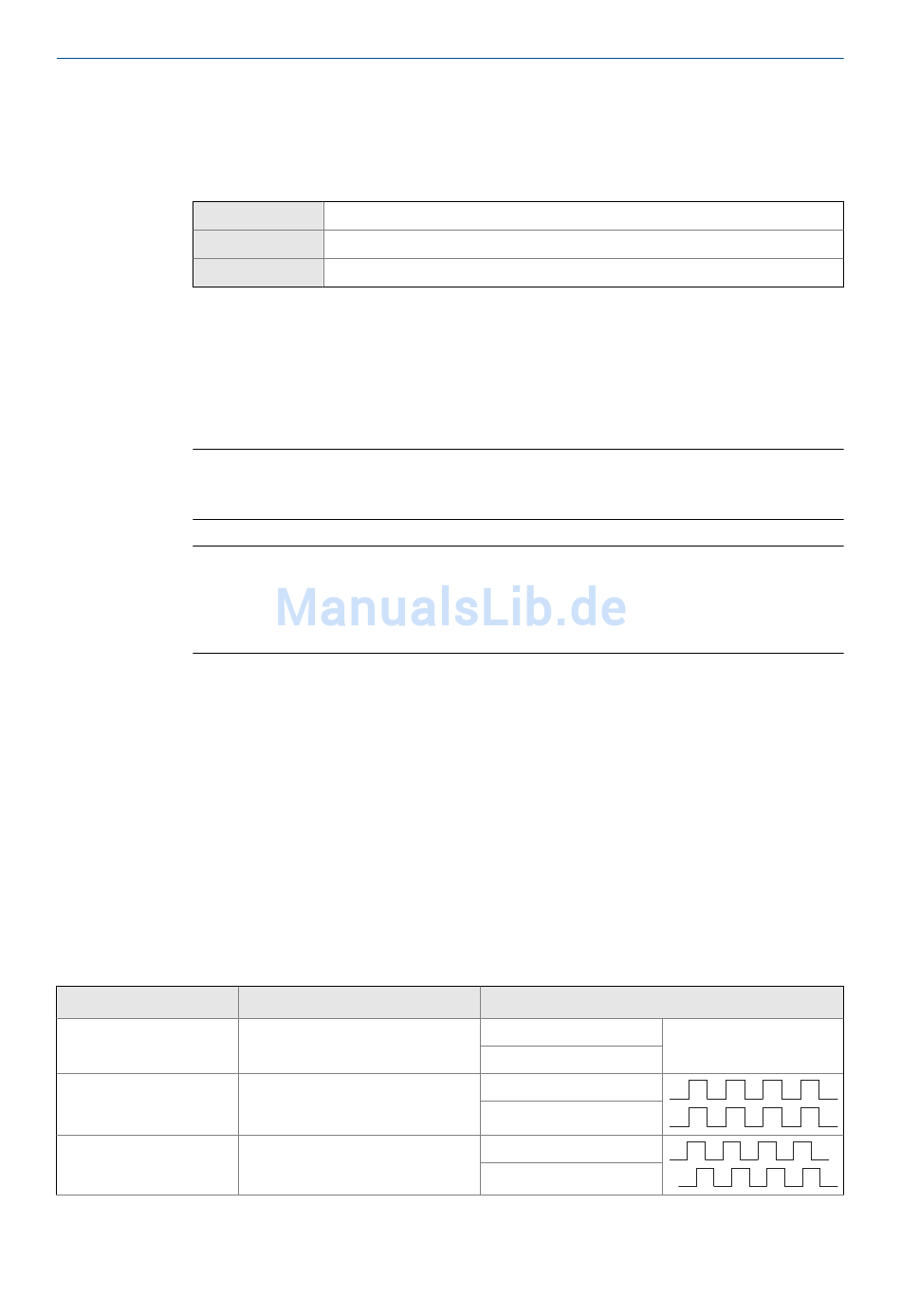

Tabelle 8-6: Optionen für Frequenzausgang Modus
Option
Unabhängig
In-Phase
50 % Arbeitszyklus
90° Phasenverschiebung
50 % Arbeitszyklus
166
Menü > Konfiguration > Eingänge/Ausgänge > Kanal x > E/A-Einstellungen > Doppelimpuls-Mod
Geräte Hilfsmittel > Konfiguration > E/A > Ausgänge > Frequenzausgang Modus
Konfigurieren > Manuelle Einstellung > Eingänge/Ausgänge > Kanal x > Frequenzausgang x > Modus
Kanal C muss als Frequenzausgang 1 konfiguriert werden.
Kanal B oder Kanal D oder beide müssen als Frequenzausgang 2 konfiguriert
werden.
Prozessbedingung und Wirkung
Keine Beziehung zwischen den bei-
den Ausgängen
Signale sind ausgerichtet
Frequenzausgang 1 geht
Frequenzausgang 2 um 90° voraus
Micro Motion
Kanalverhalten
Frequenzausgang 1
Frequenzausgang 2
Frequenzausgang 1
Frequenzausgang 2
Frequenzausgang 1
Frequenzausgang 2
®
Auswerteelektronik Modell 5700 mit Analogausgängen
