Installationsanleitung
MMI-20032698 , Rev AB
Februar 2020
™
Micro Motion

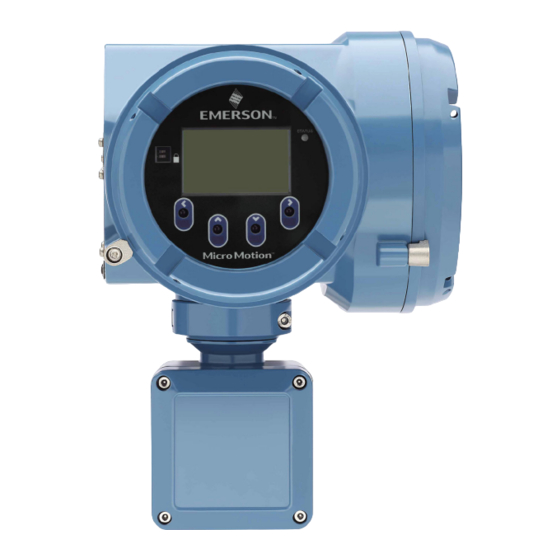

Messumformer 5700
™
für F
Fieldbus
OUNDATION

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson Micro Motion 5700

Inhaltszusammenfassung für Emerson Micro Motion 5700

  • Seite 1 Installationsanleitung MMI-20032698 , Rev AB Februar 2020 ™ Micro Motion Messumformer 5700 ™ für F Fieldbus OUNDATION...
  • Seite 2 Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern. Informationen zu Rücksendeverfahren und die entsprechenden Formulare sind online auf unserer Support-Website www.emerson.com verfügbar oder telefonisch über den Micro Motion Kundenservice erhältlich. Emerson Flow Kundendienst E-Mail: • Weltweit: flow.support@emerson.com •...
  • Seite 3 Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Südafrika 800 991 390 Saudi-Arabien 800 844 9564 800 0444 0684...

  • Seite 5: Inhaltsverzeichnis

    Installationsanleitung Inhalt MMI-20032698 Februar 2020 Inhalt Kapitel 1 Einführung........................7 1.1 Über dieses Dokument........................7 1.2 Gefahrenhinweise..........................7 1.3 Zugehörige Dokumentation......................8 Kapitel 2 Planung......................... 9 2.1 Checkliste für die Installation......................9 2.2 Zusätzliche Überlegungen für die Nachrüstung bereits bestehender Installationen......10 2.3 Anforderungen an die Spannungsversorgung.................11 Kapitel 3 Montage und Sensorverkabelung.................13...
  • Seite 6 Inhalt Installationsanleitung Februar 2020 MMI-20032698 Micro Motion Messumformer 5700 für F Fieldbus OUNDATION...

  • Seite 7: Kapitel 1 Einführung

    Installationsanleitung Einführung MMI-20032698 Februar 2020 Einführung Über dieses Dokument Dieses Handbuch beinhaltet Angaben zur Planung, Montage, Verkabelung und Grundeinstellung des Messumformers 5700. Informationen über die vollständige Konfiguration, Wartung, Fehlerbehebung und Instandsetzung des Messumformers finden sich im Konfigurations- und Betriebshandbuch. Es wird davon ausgegangen, dass die Anwender Kenntnisse über die grundlegenden Konzepte und Verfahren für die Installation, Konfiguration und Wartung von Messumformern und Sensoren haben.

  • Seite 8: Zugehörige Dokumentation

    Einführung Installationsanleitung Februar 2020 MMI-20032698 Zugehörige Dokumentation Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter www.emerson.com. Für weitere Informationen siehe eines der folgenden Dokumente: • Produktdatenblatt Micro Motion 5700 ™ •...

  • Seite 9: Kapitel 2 Planung

    Für ATEX/IECEx-Installationen sind die Sicherheitsanweisungen, die in den ATEX/ IECEx-Zulassungsdokumenten festgelegt sind, streng zu befolgen. Diese Dokumente finden sich auf der im Lieferumfang des Produkts enthaltenen Produktdokumentations-DVD oder unter www.emerson.com. □ Es ist zu prüfen, ob alle entsprechenden Kabel sowie die für die Verkabelung erforderlichen Montageteile für die vorliegende Installation vorhanden sind.

  • Seite 10: Zusätzliche Überlegungen Für Die Nachrüstung Bereits Bestehender Installationen

    Planung Installationsanleitung Februar 2020 MMI-20032698 Bevorzugte Ausrichtung Alternative Ausrichtungen □ Der Montageort und die Ausrichtung des Messgeräts sollten die folgenden Bedingungen erfüllen: — Ausreichend Freiraum zum Öffnen der Gehäuseabdeckung des Messumformers. Abstand von 203 mm bis 254 mm zu den Zugangsstellen für die Verkabelung. —...

  • Seite 11: Anforderungen An Die Spannungsversorgung

    Installationsanleitung Planung MMI-20032698 Februar 2020 Variable Einstellung Dichtekalibrierfaktoren — — — — — — Function-Block-Einstellungen Kanalzuweisung L_TYPE XD_scale (Zuweisung von En- gineering-Einheiten) Anforderungen an die Spannungsversorgung Selbstumschaltender AC/DC-Eingang, automatische Erkennung der Versorgungsspannung: • 85 bis 240 VAC, 50/60 Hz, 6 W typisch, 11 W max. •...
  • Seite 12 Planung Installationsanleitung Februar 2020 MMI-20032698 Leiterquerschnitt Widerstand 16 AWG 0,0080 Ω/Fuß 18 AWG 0,0128 Ω/Fuß 20 AWG 0,0204 Ω/Fuß 2,5 mm 0,0136 Ω/m 1,5 mm 0,0228 Ω/m 1,0 mm 0,0340 Ω/m 0,75 mm 0,0460 Ω/m 0,50 mm 0,0680 Ω/m 2.3.1 Maximale Kabellängen zwischen Sensor und Messumformer Die maximale Kabellänge zwischen dem Sensor und dem Messumformer, die jeweils...

  • Seite 13: Kapitel 3 Montage Und Sensorverkabelung

    Installationsanleitung Montage und Sensorverkabelung MMI-20032698 Februar 2020 Montage und Sensorverkabelung Montage und Sensorverkabelung bei integriert montierten Messumformern Es bestehen keine separaten Montageanforderungen für integrierte Messumformer. Zwischen Messumformer und Sensor muss keine Kabelverbindung hergestellt werden. Messumformermontage Es stehen zwei Optionen für die Messumformermontage zur Verfügung: •...
  • Seite 14 Montage und Sensorverkabelung Installationsanleitung Februar 2020 MMI-20032698 Abbildung 3-1: Befestigung der Montagehalterung an einem Aluminium Messumformer Abbildung 3-2: Befestigung der Montagehalterung an einem Edelstahl- Messumformer 2. Bei der Wandmontage die Montagehalterung an der vorbereiteten Oberfläche befestigen. Micro Motion Messumformer 5700 für F Fieldbus OUNDATION...
  • Seite 15 Installationsanleitung Montage und Sensorverkabelung MMI-20032698 Februar 2020 Abbildung 3-3: Wandhalterung und Abmessungen für einen Aluminium- Messumformer A. 71 mm B. 71 mm Abbildung 3-4: Wandhalterung und Abmessungen für einen Edelstahl- Messumformer A. 190,8 mm B. 93,2 mm Installationsanleitung...
  • Seite 16 Montage und Sensorverkabelung Installationsanleitung Februar 2020 MMI-20032698 3. Im Falle eines Aluminium-Messumformers die Halterung des Messumformers an der Wandhalterung bzw. der Halterung am Befestigungsrohr anbringen. Abbildung 3-5: Anbringen und Befestigen eines Aluminium-Messumformers an der Montagehalterung Tipp Um sicherzustellen, dass sämtliche Bohrungen der Montagehalterung korrekt ausgerichtet sind, müssen sämtliche Befestigungsschrauben vor dem Festziehen in die Bohrungen eingesetzt werden.

  • Seite 17: Anschluss Eines Abgesetzt Montierten Messumformers Am Sensor

    Installationsanleitung Montage und Sensorverkabelung MMI-20032698 Februar 2020 Abbildung 3-6: Anbringen der Halterung für die Montage an eines Aluminium- Messumformers an einem Befestigungsrohr Abbildung 3-7: Anbringen der Halterung für die Montage eines Edelstahl- Messumformers an einem Befestigungsrohr Anschluss eines abgesetzt montierten Messumformers am Sensor Für den Anschluss eines 4- bzw.
  • Seite 18 Das Kabel wie in der Sensordokumentation beschrieben an den Core-Prozessor des Sensors oder an die Anschlussdose anschließen. Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter www.emerson.com. Prozedur 1. Die Abdeckung des Anschlussraums für den Anschluss zwischen Messumformer und Sensor öffnen, um die Anschlussklemmen freizulegen.
  • Seite 19 Installationsanleitung Montage und Sensorverkabelung MMI-20032698 Februar 2020 2. Das Sensorkabel in den Anschlussraum des Messumformers einführen. Abbildung 3-9: Durchführung für das Sensorkabel 3. Die Sensordrähte an die entsprechenden Anschlussklemmen anschließen. Wichtig Die Beidrähte des 4-adrigen Kabels ausschließlich am Sensor/Core-Prozessor-Ende des Kabels anschließen. Detaillierte Anweisungen hierzu finden sich in der Installationsanleitung des Sensors.

  • Seite 20: Erdung Der Messgerätekomponenten

    Montage und Sensorverkabelung Installationsanleitung Februar 2020 MMI-20032698 Abbildung 3-11: Anschlüsse für die 9-adrige Verkabelung zwischen Messumformer und Sensor Anmerkung Die vier Beidrähte des 9-adrigen Kabels mit der Erdungsschraube im Innern der Anschlussdose verbinden. 4. Die Abdeckung des Anschlussraums für die Verkabelung zwischen Messumformer und Sensor wieder anbringen und die Schrauben mit einem Drehmoment von 1,58 N m bis 1,69 N m festziehen.

  • Seite 21: Drehen Des Messumformers Auf Dem Sensor (Optional)

    Installationsanleitung Montage und Sensorverkabelung MMI-20032698 Februar 2020 • Alle Erdungsleitungen so kurz wie möglich halten. Impedanz kleiner als 1 Ω. • Die Erdungsleitungen direkt an die Erde anschließen bzw. die entsprechenden Anlagenstandards beachten. Prozedur 1. Den Sensor entsprechend den Anweisungen in der Sensordokumentation erden. 2.

  • Seite 22: Drehen Des Bedieninterfaces Auf Dem Messumformer (Optional)

    Montage und Sensorverkabelung Installationsanleitung Februar 2020 MMI-20032698 2. Den Messumformer vorsichtig nach oben ziehen und in die gewünschte Position drehen. Die Sensorklemme kann in jede beliebige der acht verfügbaren Positionen gedreht werden. Es gibt allerdings einen Anschlag, der eine volle 360°-Drehung verhindert. Abbildung 3-13: Rotation des Kopfes des Messumformers 3.
  • Seite 23 Installationsanleitung Montage und Sensorverkabelung MMI-20032698 Februar 2020 Abbildung 3-15: Display-Komponenten A. Messumformergehäuse B. Darunterliegende Einfassung C. Display-Modul D. Display-Schrauben E. Deckelklammer F. Kopfschraube G. Display-Abdeckung Prozedur 1. Die Stromversorgung zum Gerät trennen. WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, nach dem Trennen der Spannungsversorgung fünf Minuten warten.

  • Seite 24: Drehen Des Sensoranschlusskastens An Einem Abgesetzt Montierten Messumformer (Optional)

    Montage und Sensorverkabelung Installationsanleitung Februar 2020 MMI-20032698 Drehen des Sensoranschlusskastens an einem abgesetzt montierten Messumformer (optional) Bei abgesetzten Installationen kann der Sensoranschlusskasten in einem Bereich von plus/ minus 180° am Messumformer gedreht werden. Prozedur 1. Die Klemme, welche den Sensoranschlusskasten fixiert, mithilfe eines Innensechskantschlüssels (4 mm) lösen und abnehmen.
  • Seite 25 Installationsanleitung Montage und Sensorverkabelung MMI-20032698 Februar 2020 Abbildung 3-18: Wiederanbringen der Klemme Installationsanleitung...
  • Seite 26 Montage und Sensorverkabelung Installationsanleitung Februar 2020 MMI-20032698 Micro Motion Messumformer 5700 für F Fieldbus OUNDATION...

  • Seite 27: Kapitel 4 Verkabelung Der Kanäle

    Installationsanleitung Verkabelung der Kanäle MMI-20032698 Februar 2020 Verkabelung der Kanäle Verfügbare Kanäle Signal Kanal A Kanal C Kanal D Kanaloptionen Fieldbus (FISCO „ia“ Eigensicherer mA-Ausgang Eigensicherer Frequenzausgang OUNDATION oder FISCO „ic“) Eigensicherer Binärausgang Signal Kanal A Kanal C Kanal D Kanaloptionen Fieldbus mA-Ausgang...

  • Seite 28: E/A-Verkabelung

    Verkabelung der Kanäle Installationsanleitung Februar 2020 MMI-20032698 3. Die Kanal- und Verkabelungskonfiguration auf dem Etikett im Innern der Gehäuseabdeckung des Messumformers notieren. Abbildung 4-2: Etikett zur Kennzeichnung der Kanal- und Verkabelungskonfiguration E/A-Verkabelung Dieser Abschnitt enthält Informationen zur Verkabelung des Messumformers 5700 mit Fieldbus.

  • Seite 29: Fisco-Eingangsparameter

    Installationsanleitung Verkabelung der Kanäle MMI-20032698 Februar 2020 Abbildung 4-3: Verkabelung des Messumformers 5700 mit F Fieldbus OUNDATION A. Spannungsversorgung des Busses B. F -Fieldbus-Netzwerk gemäß der Verkabelungsspezifikation für den F OUNDATION OUNDATION Fieldbus C. Abzweigleitung (Spur) zum Netzwerk gemäß der Verkabelungsspezifikation für den Fieldbus OUNDATION D.

  • Seite 30: Verkabelung Für Installationen In Ex-Freien Bereichen

    Verkabelung der Kanäle Installationsanleitung Februar 2020 MMI-20032698 Verkabelung für Installationen in Ex-freien Bereichen Für Installationen mit druckfester Kapselung, funkenfreie Installationen oder Ex-freie Installationen wie hier beschrieben vorgehen. 4.5.1 Verkabelung des mA-Ausgangs für Installationen in Ex- freien Bereichen Voraussetzungen Wichtig Die Installation und Verkabelung des Messgeräts darf nur von entsprechend geschulten Personen und unter Einhaltung der behördlichen und unternehmensspezifischen Sicherheitsstandards durchgeführt werden.

  • Seite 31: Messkreiswiderstand Des Ma-Ausgangs

    Installationsanleitung Verkabelung der Kanäle MMI-20032698 Februar 2020 Messkreiswiderstand des mA-Ausgangs Abbildung 4-5: mA-Ausgang: Messkreiswiderstand A. Messkreiswiderstand (Ohm) B. VDC-Versorgungsspannung (V) C. Rmax = maximal zulässiger Wert für den Messkreiswiderstand D. Rmin = erforderlicher Mindestwert für den Messkreiswiderstand Gleichung für den Messkreiswiderstand Rmax = (VVersorgung −...
  • Seite 32 Verkabelung der Kanäle Installationsanleitung Februar 2020 MMI-20032698 Abbildung 4-6: Verkabelung des Frequenz- und Binärausgangs bei Verbindung mit einem Messsystem A. Frequenz- oder Binärausgang B. Kanal C C. 8-30 VDC (max.) D. Lastwiderstand (für eine 24-V-Spannungsversorgung wird ein Lastwiderstand von 500 Ω empfohlen).

  • Seite 33: Hoch- Und Niederspannung Des Frequenzausgangs Für Installationen In Ex-Freien Bereichen

    Installationsanleitung Verkabelung der Kanäle MMI-20032698 Februar 2020 Hoch- und Niederspannung des Frequenzausgangs für Installationen in Ex-freien Bereichen Abbildung 4-8: 24-VDC-Spannungsversorgung A. Ausgangsspannung (V) B. Lastwiderstand RL (Ω) C. Niederspannung D. Hochspannung E. Spannung (Volt) F. Zeit Gleichungen für Hoch- und Niederspannung Hochspannung ≈...

  • Seite 34: Verkabelung Des Ma-Ausgangs Für Installationen In Ex-Bereichen

    Verkabelung der Kanäle Installationsanleitung Februar 2020 MMI-20032698 Parameter 4-20-mA-Ausgang Frequenz- und Binärausgang Interne Kapazität 0,27 nF 11,27 nF Interne Induktivi- 5 µH 5 µH tät (Li) Spannung im Ex-Bereich Die Leerlaufspannung für die ausgewählte Barriere muss unter 30 VDC liegen (Vmax = 30 VDC).
  • Seite 35 Installationsanleitung Verkabelung der Kanäle MMI-20032698 Februar 2020 Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Ausgangs erfolgen. Abbildung 4-9: Verkabelung des mA-Ausgang in Ex-Bereichen A. mA-Ausgang B. Kanal B C. 10-30 VDC (max.) D. Messkreiswiderstand E. Messgerät F.
  • Seite 36 Verkabelung der Kanäle Installationsanleitung Februar 2020 MMI-20032698 Rmin = 0 Ω, VVersorgung ≤ 25 V Rmin = 200 Ω, VVersorgung > 25 V 4.6.3 Verkabelung des Frequenz- oder Binärausgangs für Installationen in Ex-Bereichen Voraussetzungen Wichtig Die Installation und Verkabelung des Messgeräts darf nur von entsprechend geschulten Personen und unter Einhaltung der behördlichen und unternehmensspezifischen Sicherheitsstandards durchgeführt werden.

  • Seite 37: Hoch- Und Niederspannung Des Frequenzausgangs Für Installationen In Ex-Bereichen

    Installationsanleitung Verkabelung der Kanäle MMI-20032698 Februar 2020 Hoch- und Niederspannung des Frequenzausgangs für Installationen in Ex-Bereichen Abbildung 4-12: 24-VDC-Spannungsversorgung mit 300-Ω-Barriere A. Ausgangsspannung (V) B. Lastwiderstand RL (Ω) C. Niederspannung D. Hochspannung E. Barriere F. Versorgungsspannung G. Spannung (Volt) H. Zeit Gleichungen für Hoch- und Niederspannung Hochspannung ≈...
  • Seite 38 Verkabelung der Kanäle Installationsanleitung Februar 2020 MMI-20032698 Micro Motion Messumformer 5700 für F Fieldbus OUNDATION...

  • Seite 39: Kapitel 5 Verkabelung Der Spannungsversorgung

    Installationsanleitung Verkabelung der Spannungsversorgung MMI-20032698 Februar 2020 Verkabelung der Spannungsversorgung In die Spannungsversorgungsleitung kann ein vom Anwender bereitgestellter Schalter integriert werden. Wichtig Um die Anforderungen der Niederspannungsrichtlinie 2014/35/EU (Installationen in Europa) zu erfüllen, ist ein Schalter in unmittelbarer Nähe des Messumformers zwingend erforderlich.
  • Seite 40 Verkabelung der Spannungsversorgung Installationsanleitung Februar 2020 MMI-20032698 Micro Motion Messumformer 5700 für F Fieldbus OUNDATION...

  • Seite 41: Kapitel 6 Einschalten Des Messumformers

    Installationsanleitung Einschalten des Messumformers MMI-20032698 Februar 2020 Einschalten des Messumformers Für die Durchführung von Konfigurations- und Inbetriebnahmeaufgaben sowie für Prozessmessungen muss der Messumformer eingeschaltet sein. Prozedur WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, dann darf die Gehäuseabdeckung nicht abgenommen werden, solange der Messumformer mit Spannung versorgt wird.
  • Seite 42 Einschalten des Messumformers Installationsanleitung Februar 2020 MMI-20032698 Micro Motion Messumformer 5700 für F Fieldbus OUNDATION...

  • Seite 43: Kapitel 7 Menügeführte Einrichtung

    Installationsanleitung Menügeführte Einrichtung MMI-20032698 Februar 2020 Menügeführte Einrichtung Bei der Erstinbetriebnahme des Messumformers wird auf dem Display des Messumformers ein Menü für die geführte Konfiguration angezeigt. Dieses Tool führt den Anwender durch die grundlegende Konfiguration des Messumformers. Die menügeführte Einrichtung ermöglicht das Hochladen von Konfigurationsdateien, die Einstellung der Anzeigeoptionen für das Display des Messumformers und die Überprüfung der Sensorkalibrierungsdaten.
  • Seite 44 Menügeführte Einrichtung Installationsanleitung Februar 2020 MMI-20032698 Micro Motion Messumformer 5700 für F Fieldbus OUNDATION...

  • Seite 45: Kapitel 8 Verwendung Der Display-Bedienelemente

    Installationsanleitung Verwendung der Display-Bedienelemente MMI-20032698 Februar 2020 Verwendung der Display- Bedienelemente Das Interface des Messumformers umfasst ein Display (LCD-Panel) und vier optische Schalter – die Pfeiltasten links, auf, ab und rechts – für den Menüzugriff und die Navigation innerhalb der Bildschirmmasken. Prozedur 1.
  • Seite 46 Verwendung der Display-Bedienelemente Installationsanleitung Februar 2020 MMI-20032698 ist der entsprechenden Schalter zu aktivieren und anschließend eine Sekunde lang zu halten. Der Schalter kann wieder losgelassen werden, wenn der gewünschte Bildschirminhalt markiert wurde. Abbildung 8-2: Beispiel 1: Aktive Anzeigepfeile auf dem Display des Messumformers Abbildung 8-3: Beispiel 2: Aktive Anzeigepfeile auf dem Display des Messumformers...

  • Seite 47: Kapitel 9 Verfügbarer Service-Port

    Installationsanleitung Verfügbarer Service-Port MMI-20032698 Februar 2020 Verfügbarer Service-Port Der Service-Port dient zum Herunterladen oder Hochladen von Daten aus bzw. in den Messumformer. Für den Zugriff auf den Service-Port sind die folgenden Komponenten zu verwenden: • Ein handelsüblicher USB-Stick Anmerkung Der USB-Stick muss im FAT-Format vorliegen. Der Messumformer erkennt das NTFS- Format nicht.
  • Seite 48 © 2020 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
