Konfigurations- und Bedienungsanleitung

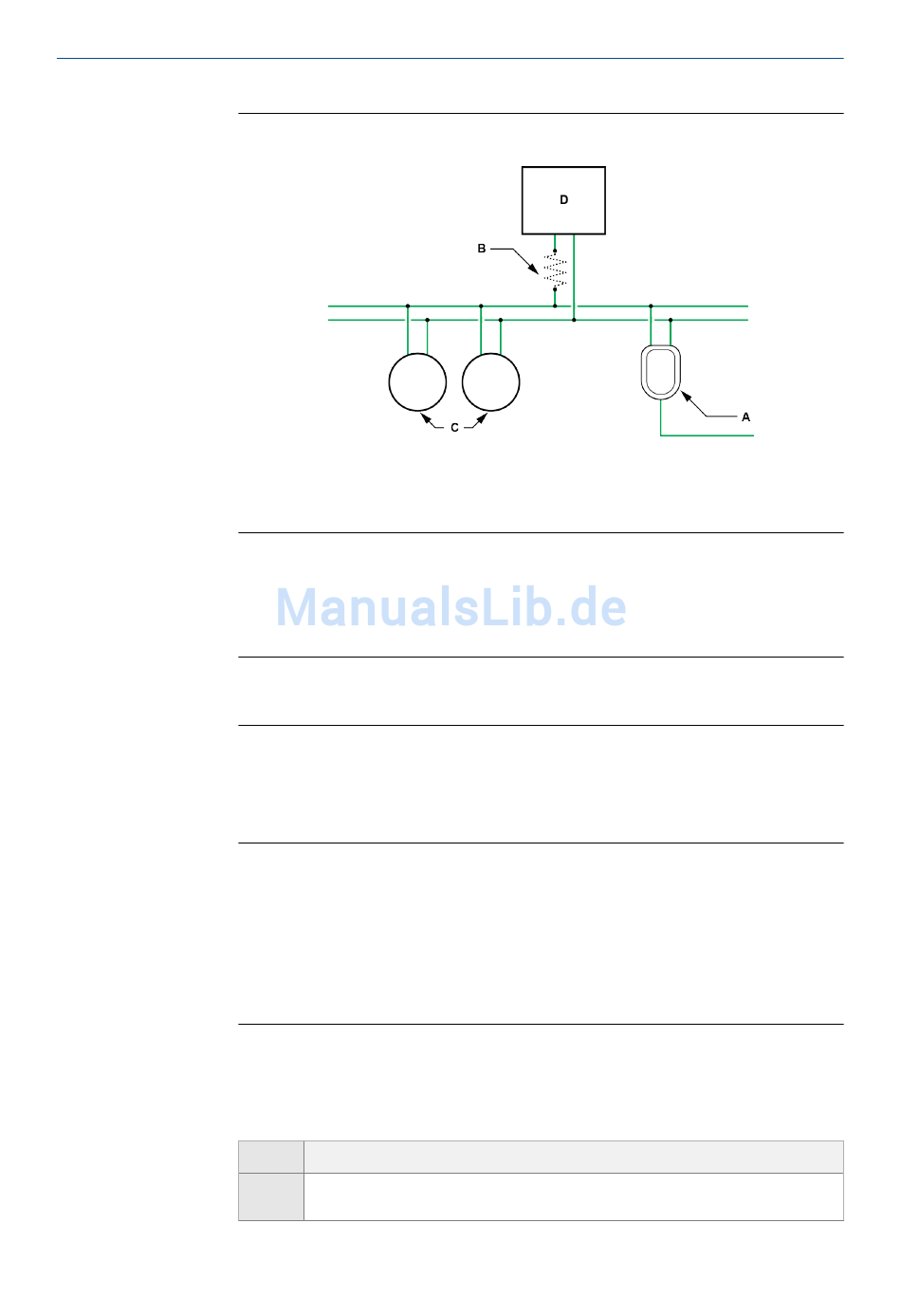

Abbildung B-10: Anschluss über Multidrop-Netzwerk
A. RS-232 an Bell 202 Konverter
Ω
B. Widerstand 250-600
C. Geräte im Netzwerk
D. Master-Gerät
Starten Sie ProLink III.
Wählen Sie Connect to Physical Device aus.
Legen Sie Protokoll auf HART Bell 202 fest.
Hinweis
HART/Bell 202 Verbindungen verwenden standardmäßige Verbindungsparameter. Sie
müssen diese nicht hier konfigurieren.
Wenn Sie einen USB-Signalkonverter verwenden, aktivieren Sie RTS umschalten.
Legen Sie Adresse/Tag auf die HART-Abfrageadresse fest, die in der Auswertelektronik
konfiguriert ist.
Hinweise
• Wenn Sie das erste Mal eine Verbindung zur Auswertelektronik herstellen, verwenden Sie
die Standardadresse: 0.
• Wenn Sie sich nicht in einer HART-Multidrop-Umgebung befinden, wird für die HART-
Abfrageadresse in der Regel der voreingestellte Wert belassen.
• Wenn Sie sich bei der Adresse der Auswertelektronik nicht sicher sind, klicken Sie auf
Abfragen. Das Programm sucht daraufhin das Netzwerk und gibt eine Liste der
Auswertelektroniken zurück, die gefunden werden.
Legen Sie den Wert für PC Port auf den COM Port des PCs fest, den Sie für diese
Verbindung verwenden.
Legen Sie Master entsprechend fest.
Option Beschreibung
Sekundär Verwenden Sie diese Einstellung, wenn sich ein primärer HART-Host, z. b. ein Leit-
system, im Netzwerk befindet.
Verwenden von ProLink III mit der Auswerteelektronik
337
