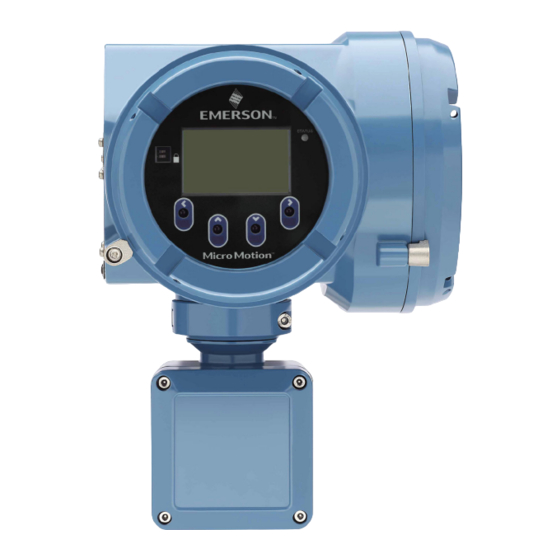

Emerson Micro Motion 5700 Installationsanleitung

Emerson Micro Motion 5700 Installationsanleitung

Messumformer mit eigensicheren ausgängen
Vorschau ausblenden Andere Handbücher für Micro Motion 5700:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
MMI-20050305, Rev AE
Oktober 2022
Micro Motion
™
Messumformer 5700 mit
eigensicheren Ausgängen
Alle Installationsarten (integriert, 4-adrig und 9-adrig)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson Micro Motion 5700

Inhaltszusammenfassung für Emerson Micro Motion 5700

  • Seite 1 Installationsanleitung MMI-20050305, Rev AE Oktober 2022 Micro Motion ™ Messumformer 5700 mit eigensicheren Ausgängen Alle Installationsarten (integriert, 4-adrig und 9-adrig)
  • Seite 2 über Ihr lokales Micro Motion Support-Center verfügbar. Informationen bezüglich Geräten, die der europäischen Druckgeräterichtlinie entsprechen, finden sich unter Emerson.com. Für Installationen in Ex-Bereichen in Europa ist die Norm EN 60079-14 zu beachten, sofern keine nationalen Normen anwendbar sind. Weitere Informationen Informationen zur Störungsanalyse und -beseitigung finden sich in der Konfigurationsanleitung.

  • Seite 3: Inhaltsverzeichnis

    Installationsanleitung Inhalt MMI-20050305 Oktober 2022 Inhalt Kapitel 1  Einführung..........................5 1.1 Über dieses Dokument....................... 5 1.2 Gefahrenhinweise........................5 1.3 Zugehörige Dokumente......................6 Kapitel 2  Planung............................7 2.1 Checkliste für die Installation....................7 2.2 Anforderungen an die Spannungsversorgung................8 Kapitel 3  Montage und Sensorverkabelung..................11 3.1 Montage und Sensorverkabelung bei integriert montierten Messumformern....11 3.2 Messumformermontage......................
  • Seite 4 Inhalt Installationsanleitung Oktober 2022 MMI-20050305 Micro Motion Messumformer 5700 mit eigensicheren Ausgängen...

  • Seite 5: Kapitel 1 Einführung

    Installationsanleitung Einführung MMI-20050305 Oktober 2022 1  Einführung 1.1  Über dieses Dokument Dieses Handbuch beinhaltet Angaben zur Planung, Montage, Verkabelung und Grundeinstellung des Micro Motion Messumformers. Informationen über die vollständige Konfiguration, Wartung, Fehlerbehebung und Instandsetzung des Messumformers finden sich in Micro Motion Messumformer 5700 mit eigensicheren Ausgängen: Konfigurations- Bedienungsanleitung.

  • Seite 6: Zugehörige Dokumente

    Oktober 2022 MMI-20050305 1.3  Zugehörige Dokumente Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter Emerson.com. Für weitere Informationen siehe eines der folgenden Dokumente: • Produktdatenblatt Micro Motion 5700 • Micro Motion Messumformer 5700 mit eigensicheren Ausgängen: Konfigurations- und Bedienungsanleitung •...

  • Seite 7: Kapitel 2 Planung

    Für ATEX/IECEx-Installationen sind die Sicherheitsanweisungen, die in den ATEX/ IECEx-Zulassungsdokumenten festgelegt sind, streng zu befolgen. Diese Dokumente finden sich auf der im Lieferumfang des Produkts enthaltenen Produktdokumentations-DVD oder unter Emerson.com. □ Es ist zu prüfen, ob alle entsprechenden Kabel sowie die für die Verkabelung erforderlichen Montageteile für die vorliegende Installation vorhanden sind.

  • Seite 8: Anforderungen An Die Spannungsversorgung

    Planung Installationsanleitung Oktober 2022 MMI-20050305 Diese Elemente dürfen nur von qualifizierten Mitarbeitern im Einklang mit EN/IEC 60079-14 für ATEX/IECEx bzw. NEC/CEC für Nordamerika ausgewählt und installiert werden. □ Zur Aufrechterhaltung des Eindringschutzes (IP) müssen Gewindedichtmittel, eine Dichtungsscheibe oder ein O-Ring verwendet werden: —...
  • Seite 9 Installationsanleitung Planung MMI-20050305 Oktober 2022 Leiterquerschnitt Widerstand 18 AWG 0,0128 Ω/Fuß 20 AWG 0,0204 Ω/Fuß 2,5 mm 0,0136 Ω/m 1,5 mm 0,0228 Ω/m 1,0 mm 0,0340 Ω/m 0,75 mm 0,0460 Ω/m 0,50 mm 0,0680 Ω/m Installationsanleitung...
  • Seite 10 Planung Installationsanleitung Oktober 2022 MMI-20050305 2.2.1  Maximale Kabellängen zwischen Sensor und Messumformer Die maximale Kabellänge zwischen dem Sensor und dem Messumformer, die jeweils separat installiert werden, ist abhängig vom verwendeten Kabeltyp. Kabeltyp Leiterquerschnitt Max. Kabellänge 4-adrige Version von Micro Mo‐ – • 305 m ohne Zulassung für tion für abgesetzte Montage Ex-Bereiche...

  • Seite 11: Kapitel 3 Montage Und Sensorverkabelung

    Installationsanleitung Montage und Sensorverkabelung MMI-20050305 Oktober 2022 3  Montage und Sensorverkabelung 3.1  Montage und Sensorverkabelung bei integriert montierten Messumformern Es bestehen keine separaten Montageanforderungen für integrierte Messumformer. Zwischen Messumformer und Sensor muss keine Kabelverbindung hergestellt werden. 3.2  Messumformermontage Es stehen zwei Optionen für die Montage von Messumformern des Typs 5700 zur Verfügung: •...
  • Seite 12 Montage und Sensorverkabelung Installationsanleitung Oktober 2022 MMI-20050305 Abbildung 3-2: Befestigung der Montagehalterung an einem Edelstahl- Messumformer 2. Bei der Wandmontage die Montagehalterung an der vorbereiteten Oberfläche befestigen. Abbildung 3-3: Wandhalterung und Abmessungen für einen Aluminium- Messumformer A. 71 mm B. 71 mm Micro Motion Messumformer 5700 mit eigensicheren Ausgängen...
  • Seite 13 Installationsanleitung Montage und Sensorverkabelung MMI-20050305 Oktober 2022 Abbildung 3-4: Wandhalterung und Abmessungen für einen Edelstahl- Messumformer A. 190,8 mm B. 93,2 mm 3. Im Falle eines Aluminium-Messumformers die Halterung des Messumformers an der Wandhalterung bzw. der Halterung am Befestigungsrohr anbringen. Abbildung 3-5: Anbringen und Befestigen eines Aluminium-Messumformers an der Montagehalterung Tipp Um sicherzustellen, dass sämtliche Bohrungen der Montagehalterung korrekt...

  • Seite 14: Montage Des Messumformers An Einem Befestigungsrohr

    Montage und Sensorverkabelung Installationsanleitung Oktober 2022 MMI-20050305 3.2.2  Montage des Messumformers an einem Befestigungsrohr Voraussetzungen • Das Rohrstück für die Befestigung muss mindestens 305 mm aus einem festen Untergrund herausragen. Der Durchmesser darf höchstens 51 mm betragen. • Es ist sicherzustellen, dass alle notwendigen Werkzeuge sowie das im Lieferumfang des Messumformers enthaltene Montageset für die Montage an einem Befestigungsrohr vorhanden sind.

  • Seite 15: Anschluss Eines Abgesetzt Montierten Messumformers Am Sensor

    Micro Motion Durchflussmesssystemkabels beschrieben vorbereiten. • Das Kabel wie in der Sensordokumentation beschrieben an den Core-Prozessor des Sensors oder an den Anschlusskasten anschließen. Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter Emerson.com. Installationsanleitung...
  • Seite 16 Montage und Sensorverkabelung Installationsanleitung Oktober 2022 MMI-20050305 Prozedur 1. Die Abdeckung des Anschlussraums für den Anschluss zwischen Messumformer und Sensor öffnen, um die Anschlussklemmen freizulegen. Abbildung 3-8: Entfernen der Abdeckung des Anschlussraums für den Anschluss zwischen Messumformer und Sensor 2. Das Sensorkabel in den Anschlussraum des Messumformers einführen. Abbildung 3-9: Durchführung für das Sensorkabel 3.
  • Seite 17 Installationsanleitung Montage und Sensorverkabelung MMI-20050305 Oktober 2022 • Siehe Abbildung 3-10 für den 4-adrigen Anschluss an die Anschlussklemmen. • Siehe Abbildung 3-11 für den 9-adrigen Anschluss an die Anschlussklemmen. Abbildung 3-10: Anschlüsse für die 4-adrige Verkabelung zwischen Messumformer und Sensor Abbildung 3-11: Anschlüsse für die 9-adrige Verkabelung zwischen Messumformer und Sensor Anmerkung Die vier Beidrähte des 9-adrigen Kabels mit der Erdungsschraube im Innern des...

  • Seite 18: Erdung Der Messgerätekomponenten

    Montage und Sensorverkabelung Installationsanleitung Oktober 2022 MMI-20050305 3.4  Erdung der Messgerätekomponenten Bei 4-adrigen oder 9-adrigen abgesetzten Installationen werden der Messumformer und der Sensor jeweils separat geerdet. Voraussetzungen BEACHTEN Unsachgemäße Erdung kann zu Messungenauigkeiten oder zum Ausfall des Messgeräts führen.  WARNUNG Eine nicht sachgemäße Erdung kann zu einer Explosion und in deren Folge zu Personenschäden bis hin zum Tode führen.
  • Seite 19 Installationsanleitung Montage und Sensorverkabelung MMI-20050305 Oktober 2022 Prozedur 1. Die Klemme, welche den Kopf des Messumformers fixiert, mithilfe eines Innensechskantschlüssels (4 mm) lösen und abnehmen. Abbildung 3-12: Entfernen der Sensorklemme 2. Den Messumformer vorsichtig nach oben ziehen und in die gewünschte Position drehen.

  • Seite 20: Drehen Des Bedieninterfaces Auf Dem Messumformer (Optional)

    Montage und Sensorverkabelung Installationsanleitung Oktober 2022 MMI-20050305 4. Die Klemme wieder in ihrer ursprünglichen Position anbringen und die Kopfschraube festziehen. Drehmoment 3,16 N m bis 3,39 N m. Abbildung 3-14: Wiederanbringen der Sensorklemme 3.6  Drehen des Bedieninterfaces auf dem Messumformer (optional) Das Bedieninterface kann auf dem Elektronikmodul des Messumformers ausgehend von der ursprünglichen Position um 90°, 180°...

  • Seite 21: Drehen Des Sensoranschlusskastens An Einem Abgesetzt Montierten Messumformer (Optional)

    Installationsanleitung Montage und Sensorverkabelung MMI-20050305 Oktober 2022 Prozedur 1. Die Stromversorgung zum Gerät trennen.  WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, nach dem Trennen der Spannungsversorgung fünf Minuten warten. Nichtbeachtung kann zu einer Explosion und in deren Folge zu Personenschäden bis hin zum Tode führen. 2.
  • Seite 22 Montage und Sensorverkabelung Installationsanleitung Oktober 2022 MMI-20050305 Der Anschlusskasten kann in einem Bereich von plus/minus 180° in jede gewünschte Position gedreht werden. Abbildung 3-17: Drehen des Anschlusskasten unterhalb des Messumformers 3. Den Anschlusskasten vorsichtig in seine neue Position bringen und sicherstellen, dass er in dieser Position fixiert werden kann.

  • Seite 23: Kapitel 4 Verkabelung Der Kanäle

    Für die Installation des Messumformers in einem Ex-Bereich siehe die Micro Motion Zulassungsanleitung, die mit dem Produkt mitgeliefert oder auf der Website von Emerson verfügbar ist. Eine unsachgemäße Installation in einem Ex-Bereich kann zu Explosionen und in deren Folge zu Personenschäden bis hin zum Tode führen.

  • Seite 24: Durch Micro Motion Verifizierte Barrieren

    Verkabelung der Kanäle Installationsanleitung Oktober 2022 MMI-20050305 Signal Kanal A Kanal B Kanal C Kanal D 0 μH 0 μH 0 μH 0 μH 4.3  Durch Micro Motion verifizierte Barrieren In der folgenden Tabelle sind alle Barrieren aufgeführt, die für den Messumformer 5700 durch Micro Motion verifiziert wurden. Für andere Barrieren siehe das Produktdatenblatt des Herstellers.
  • Seite 25 Installationsanleitung Verkabelung der Kanäle MMI-20050305 Oktober 2022 Abbildung 4-1: Versorgungsspannung und Messkreiswiderstand des mA/HART- Ausgangs von Kanal A A. Gesamtmesskreiswiderstand R (inklusive Barriere) B. Versorgungsspannung VDC (Volt) C. Betriebsbereich mit HART D. Betriebsbereich ohne HART (inkl. C-Bereich) Anforderungen an die Anschlussklemmen von Kanal B bzw. C Das folgende Diagramm dient der Bestimmung der erforderlichen Versorgungsspannung für Kanal B oder C basierend auf dem Messkreiswiderstand.

  • Seite 26: Anforderungen An Die Spannungsversorgung Für Die Frequenz- Und Binärausgänge

    Verkabelung der Kanäle Installationsanleitung Oktober 2022 MMI-20050305 4.5  Anforderungen an die Spannungsversorgung für die Frequenz- und Binärausgänge Die für den Messumformer 5700 erforderliche Spannungsversorgung ist vom Gesamtwiderstand im mA-Kreis abhängig. Dieser beinhaltet alle Sensor- und Kabelwiderstände. Anforderungen an die Anschlussklemmen von Kanal C bzw. D Das folgende Diagramm dient der Bestimmung der erforderlichen Versorgungsspannung für Kanal C bzw.

  • Seite 27: Zugang Zu Den Verkabelungskanälen

    Installationsanleitung Verkabelung der Kanäle MMI-20050305 Oktober 2022 Abbildung 4-4: Hoch- und Niederspannungen des Ausgangs A. Ausgangsspannung (V) B. Lastwiderstand (Ohm) C. Hochspannung ≈ (VVersorgung ﹣ 1,8 V) * RL / (1200 + RL) D. Niederspannung ≈ 0,0008 * RL Min. Widerstand = 100 Ω Max. Widerstand = 9,6 kΩ 4.6 ...

  • Seite 28: Verkabelung Des Ma/Hart-Ausgangs Von Kanal A

    Verkabelung der Kanäle Installationsanleitung Oktober 2022 MMI-20050305 Abbildung 4-5: Identifizierung der aktivierten Kanäle 3. (Empfohlen) Die Kanal- und Verkabelungskonfiguration auf dem Etikett im Innern der Gehäuseabdeckung des Messumformers notieren. Abbildung 4-6: Etikett zur Kennzeichnung der Kanal- und Verkabelungskonfiguration Zugehörige Informationen Verfügbare Kanäle 4.7 ...

  • Seite 29: Verkabelung Des Ma-Ausgangs Von Kanal B Und C

    Installationsanleitung Verkabelung der Kanäle MMI-20050305 Oktober 2022 Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Ausgangs erfolgen. Abbildung 4-7: mA/HART-Ausgangsverkabelung von Kanal A A. Ex-Bereich B. Ex-freier Bereich C. mA/HART-Ausgang D. Widerstand 250-600 Ω E. 24 V Nennspannung F. HART-Gerät 4.8 ...

  • Seite 30: Verkabelung Des Ma/Sil-Ausgangs

    Verkabelung der Kanäle Installationsanleitung Oktober 2022 MMI-20050305 Abbildung 4-8: Verkabelung des mA-Ausgangs von Kanal B und C A. Ex-Bereich B. Ex-freier Bereich C. mA-Ausgang D. Widerstand 250-600 Ω E. 24 V Nennspannung F. Eingangsgerät 4.9  Verkabelung des mA/SIL-Ausgangs Siehe die Coriolis-Durchflussmesssystem mit Micro Motion Messumformer 5700 – Sicherheitsanleitung für Sicherheitssysteme (SIS) für weitere Informationen über die Installation und Inbetriebnahme im Einklang mit den SIS-Vorgaben.

  • Seite 31: Verkabelung Des Frequenz- Oder Binärausgangs

    Installationsanleitung Verkabelung der Kanäle MMI-20050305 Oktober 2022 Abbildung 4-9: mA/HART-Multidrop-Verkabelung A. Eingangsgerät 1 B. Eingangsgerät 2 C. Eingangsgerät 3 D. Messsystem (mA+/HART-Ausgang) E. Ex-Bereich F. Ex-freier Bereich G. Hutschiene H. Widerstand mit 250 Ω I. 24 VDC J. HART-Feldkommunikator 4.11  Verkabelung des Frequenz- oder Binärausgangs Für die Verkabelung von Kanal C oder D als Frequenz- oder Binärausgang wie hier beschrieben vorgehen.
  • Seite 32 Verkabelung der Kanäle Installationsanleitung Oktober 2022 MMI-20050305 Abbildung 4-10: Verkabelung des Frequenz- oder Binärausgangs A. Ex-Bereich B. Ex-freier Bereich C. Frequenzausgang D. Widerstand 250-600 Ω E. 24 V Nennspannung F. Eingangsgerät Micro Motion Messumformer 5700 mit eigensicheren Ausgängen...

  • Seite 33: Kapitel 5 Verkabelung Der Spannungsversorgung

    Installationsanleitung Verkabelung der Spannungsversorgung MMI-20050305 Oktober 2022 5  Verkabelung der Spannungsversorgung In die Spannungsversorgungsleitung kann ein vom Anwender bereitgestellter Schalter integriert werden. Wichtig Um die Anforderungen der Niederspannungsrichtlinie 2014/35/EU (europäische Installationen) zu erfüllen, muss verifiziert werden, dass sich der Messumformer in unmittelbarer Nähe zu einem Schalter befindet.
  • Seite 34 Verkabelung der Spannungsversorgung Installationsanleitung Oktober 2022 MMI-20050305 3. Die Spannungsversorgung verkabeln. • Gleichspannungsversorgung: Die Verbindung mit den Anschlussklemmen + und – herstellen. • Wechselspannungsversorgung: Die Verbindung mit den Anschlussklemmen L/L1 (Phase) und N/L2 (Neutralleiter) herstellen. BEACHTEN Für die E/A-Verkabelung nicht die für die Spannungsversorgung spezifizierte Kabeleinführung verwenden (siehe Abbildung 5-1), um ein Quetschen der Adern...

  • Seite 35: Kapitel 6 Einschalten Des Messumformers

    Installationsanleitung Einschalten des Messumformers MMI-20050305 Oktober 2022 6  Einschalten des Messumformers Für die Durchführung von Konfigurations- und Inbetriebnahmeaufgaben sowie für Prozessmessungen muss der Messumformer eingeschaltet sein. Prozedur  WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, dann darf die Gehäuseabdeckung nicht abgenommen werden, solange der Messumformer mit Spannung versorgt wird.
  • Seite 36 Einschalten des Messumformers Installationsanleitung Oktober 2022 MMI-20050305 Micro Motion Messumformer 5700 mit eigensicheren Ausgängen...

  • Seite 37: Kapitel 7 Konfiguration Des Messumformers Mittels Menügeführter Einrichtung

    Installationsanleitung Konfiguration des Messumformers mittels menügeführter Einrichtung MMI-20050305 Oktober 2022 7  Konfiguration des Messumformers mittels menügeführter Einrichtung Bei der Erstinbetriebnahme des Messumformers wird auf dem Display des Messumformers ein Menü für die geführte Konfiguration angezeigt. Dieses Tool führt den Anwender durch die grundlegende Konfiguration des Messumformers. Die menügeführte Einrichtung ermöglicht das Hochladen von Konfigurationsdateien, die Einstellung der Anzeigeoptionen für das Display des Messumformers und die Überprüfung der Sensorkalibrierungsdaten.
  • Seite 38 Konfiguration des Messumformers mittels menügeführter Einrichtung Installationsanleitung Oktober 2022 MMI-20050305 Micro Motion Messumformer 5700 mit eigensicheren Ausgängen...

  • Seite 39: Kapitel 8 Verwendung Der Display-Bedienelemente

    Installationsanleitung Verwendung der Display-Bedienelemente MMI-20050305 Oktober 2022 8  Verwendung der Display- Bedienelemente Das Interface des Messumformers umfasst ein Display (LCD-Panel) und vier optische Schalter – die Pfeiltasten links, auf, ab und rechts – für den Menüzugriff und die Navigation innerhalb der Bildschirmmasken. Prozedur 1.
  • Seite 40 Verwendung der Display-Bedienelemente Installationsanleitung Oktober 2022 MMI-20050305 Abbildung 8-2: Beispiel 1: Aktive Anzeigepfeile auf dem Display des Messumformers Abbildung 8-3: Beispiel 2: Aktive Anzeigepfeile auf dem Display des Messumformers Micro Motion Messumformer 5700 mit eigensicheren Ausgängen...

  • Seite 41: Kapitel 9 Verfügbarer Service-Port

    Installationsanleitung Verfügbarer Service-Port MMI-20050305 Oktober 2022 9  Verfügbarer Service-Port Der Service-Port dient zum Herunterladen oder Hochladen von Daten aus bzw. in den Messumformer. Für den Zugriff auf den Service-Port kann jede handelsübliche USB-Hardware wie beispielsweise ein USB-Stick oder ein USB-Kabel verwendet werden.  WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, dann darf die Gehäuseabdeckung nicht abgenommen werden, solange der Messumformer mit Spannung versorgt wird.
  • Seite 42 Verfügbarer Service-Port Installationsanleitung Oktober 2022 MMI-20050305 Micro Motion Messumformer 5700 mit eigensicheren Ausgängen...

  • Seite 43: Verkabelung Des Micro Motion Messumformers 5700 Mit Dem Micro Motion Messumformer 3100

    Installationsanleitung Verkabelung des Micro Motion Messumformers 5700 mit dem Micro Motion Messumformer 3100 MMI-20050305 Oktober 2022 A  Verkabelung des Micro Motion Messumformers 5700 mit dem Micro Motion Messumformer 3100 Voraussetzungen • Die Kanalkonfiguration des Messumformers als Binärausgang muss vor der Verkabelung erfolgen. •...
  • Seite 44 Weiterführende Informationen: Emerson.com © 2022 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer...
