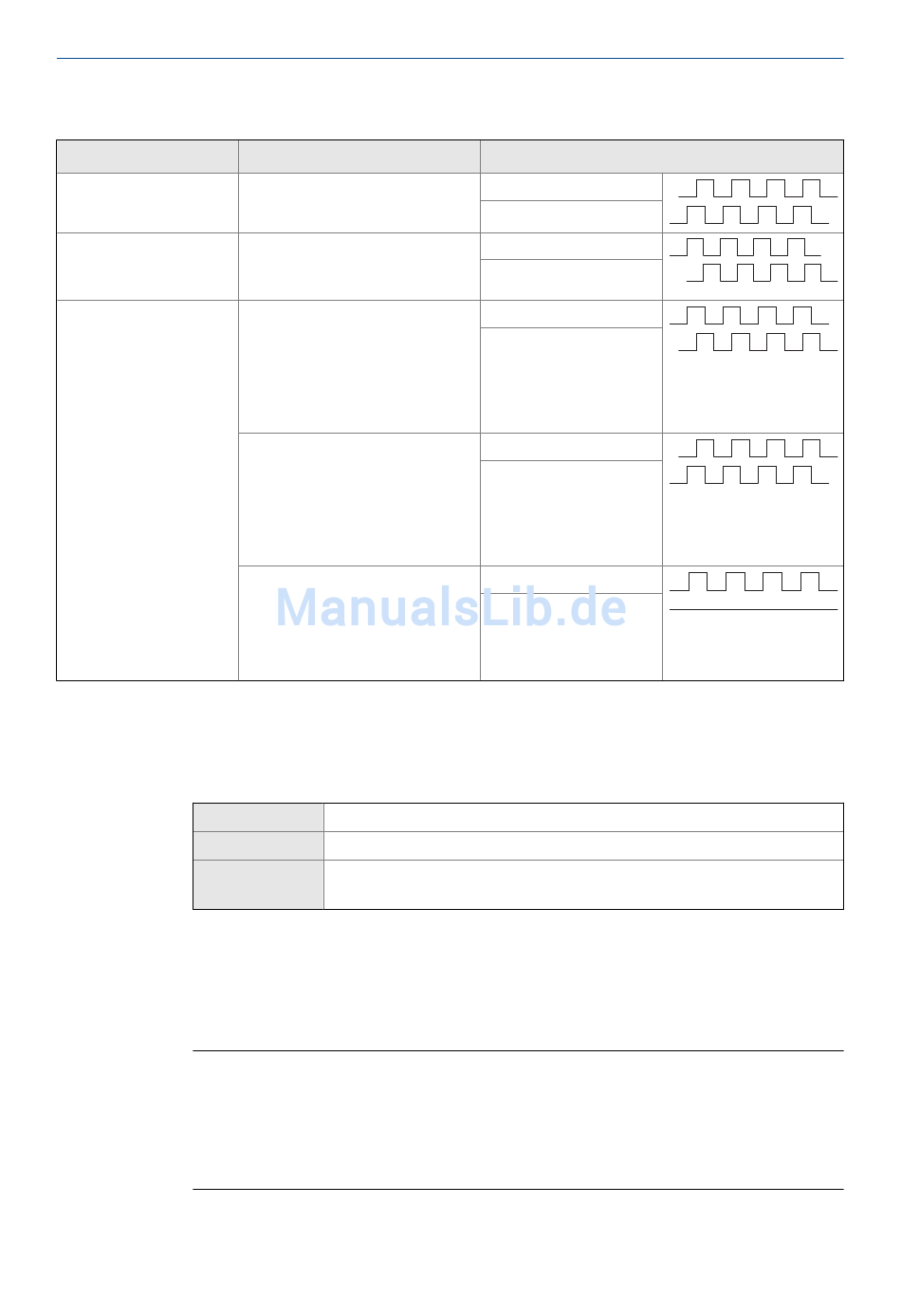

Tabelle 8-6: Optionen für Frequenzausgang Modus
Option
-90° Phasenverschiebung
50 % Arbeitszyklus
180° Phasenverschiebung
50 % Arbeitszyklus
(1)
Quadratur
50 % Arbeitszyklus
(1) Der Quadraturmodus wird nur für bestimmte Gewichts- und Messanwendungen verwendet, für die ein Tiefstand erforderlich ist.
8.4.5 Konfigurieren von Frequenzausgang Störaktion
Display
ProLink III
Handterminal
Übersicht
Frequenzausgang Störaktion steuert das Verhalten des Frequenzausgangs, wenn die
Auswerteelektronik eine Störbedingung erkennt.
Wichtig
•
•
Konfigurations- und Bedienungsanleitung
Prozessbedingung und Wirkung
Frequenzausgang 1 bleibt um 90°
hinter Frequenzausgang 2 zurück
Frequenzausgang 1 geht
Frequenzausgang 2 um 180° vor-
aus
Vorwärtsdurchfluss, wie durch die
Einstellung von Sensorrichtung und
tatsächlicher Durchflussrichtung
festgelegt
Frequenzausgang 1 geht
Frequenzausgang 2 um 90° voraus
Rückwärtsdurchfluss, wie durch die
Einstellung von Sensorrichtung und
tatsächlicher Durchflussrichtung
festgelegt
Frequenzausgang 1 bleibt um 90°
hinter Frequenzausgang 2 zurück
Störung
Frequenzausgang 1 führt die konfi-
gurierte Störaktion durch
Frequenzausgang 2 wird auf 0 ge-
setzt
Menü > Konfiguration > Eingänge/Ausgänge > Kanal x > Frequenzausgang x > Störaktion
Geräte Hilfsmittel > Konfiguration > E/A > Ausgänge > Frequenzausgang x > Störaktion
Konfigurieren > Manuelle Einstellung > Eingänge/Ausgänge > Kanal x > Frequenzausgang x >
FOxStöreinstellungen > FOx Störaktion
Die Störaktion wird nur implementiert, wenn Alarmstufe auf Fehler gesetzt ist. Wenn für
Alarmstufe eine andere Option festgelegt ist, wird die Störaktion nicht implementiert.
Nur für bestimmte Fehler: Wenn Fehler-Timeout auf einen Wert ungleich Null festgelegt ist,
implementiert die Auswerteelektronik die Störaktion erst nach Ablauf der
Zeitüberschreitung.
Integrieren des Messgeräts in das Steuersystem
(Fortsetzung)
Kanalverhalten
Frequenzausgang 1
Frequenzausgang 2
Frequenzausgang 1
Frequenzausgang 2
Frequenzausgang 1
Frequenzausgang 2
Frequenzausgang 1
Frequenzausgang 2
Frequenzausgang 1
Frequenzausgang 2
167
