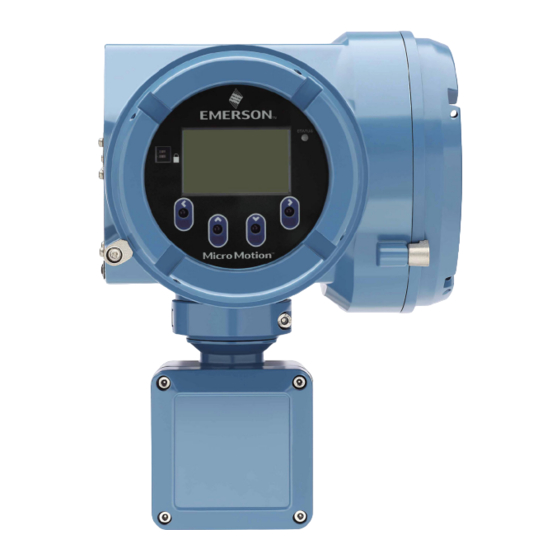

Emerson Micro Motion 5700 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Emerson Anleitungen
  4. Messumformer
  5. Micro Motion 5700
  6. Installationsanleitung
Emerson Micro Motion 5700 Installationsanleitung

Emerson Micro Motion 5700 Installationsanleitung

Messumformer mit konfigurierbaren ein- und ausgängen
Vorschau ausblenden Andere Handbücher für Micro Motion 5700:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
MMI-20027503, Rev AF
April 2022
™
Micro Motion
Messumformer 5700 mit
konfigurierbaren Ein- und Ausgängen
Alle Installationsarten (integriert, 4-adrig und 9-adrig)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson Micro Motion 5700

Inhaltszusammenfassung für Emerson Micro Motion 5700

  • Seite 1 Installationsanleitung MMI-20027503, Rev AF April 2022 ™ Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen Alle Installationsarten (integriert, 4-adrig und 9-adrig)
  • Seite 2 über Ihr lokales Micro Motion Support-Center verfügbar. Informationen bezüglich Geräten, die der europäischen Druckgeräterichtlinie entsprechen, finden sich im Internet unter www.emerson.com. Für Installationen in Ex-Bereichen in Europa ist die Norm EN 60079-14 zu beachten, sofern keine nationalen Normen anwendbar sind.

  • Seite 3: Inhaltsverzeichnis

    Installationsanleitung Inhalt MMI-20027503 April 2022 Inhalt Kapitel 1 Einführung.........................5 1.1 Über dieses Dokument........................ 5 1.2 Gefahrenhinweise........................5 1.3 Zugehörige Dokumentation......................6 Kapitel 2 Planung........................7 2.1 Checkliste für die Installation....................... 7 2.2 Zusätzliche Überlegungen für die Nachrüstung bereits bestehender Installationen..... 8 2.3 Anforderungen an die Spannungsversorgung................
  • Seite 4 Inhalt Installationsanleitung April 2022 MMI-20027503 Anhang A Verkabelung des Micro Motion Messumformers 5700 mit dem Micro Motion Messumformer 3100................... 61 Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen...

  • Seite 5: Kapitel 1 Einführung

    Installationsanleitung Einführung MMI-20027503 April 2022 Einführung Über dieses Dokument Dieses Handbuch beinhaltet Angaben zur Planung, Montage, Verkabelung und Grundeinstellung des Micro Motion Messumformers 5700.. Informationen über die vollständige Konfiguration, Wartung, Fehlerbehebung und Instandsetzung des Messumformers finden sich in . Es wird davon ausgegangen, dass die Anwender Kenntnisse über die grundlegenden Konzepte und Verfahren für die Installation, Konfiguration und Wartung von Messumformern und Sensoren haben.

  • Seite 6: Zugehörige Dokumentation

    Installationsanleitung April 2022 MMI-20027503 Zugehörige Dokumentation Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter www.emerson.com. Für weitere Informationen siehe eines der folgenden Dokumente: • Produktdatenblatt Micro Motion 5700 • Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen: Konfigurations- und Bedienungsanleitung •...

  • Seite 7: Kapitel 2 Planung

    Für ATEX/IECEx-Installationen sind die Sicherheitsanweisungen, die in den ATEX/ IECEx-Zulassungsdokumenten festgelegt sind, streng zu befolgen. Diese Dokumente finden sich auf der im Lieferumfang des Produkts enthaltenen Produktdokumentations-DVD oder unter www.emerson.com. □ Es ist zu prüfen, ob alle entsprechenden Kabel sowie die für die Verkabelung erforderlichen Montageteile für die vorliegende Installation vorhanden sind.

  • Seite 8: Zusätzliche Überlegungen Für Die Nachrüstung Bereits Bestehender Installationen

    Planung Installationsanleitung April 2022 MMI-20027503 □ Um ein Festfressen der Kabelverschraubungen an den Gewinden der Kabeleinführungen zu verhindern, Gleitmittel verwenden oder zwei bis drei Lagen PTFE-Band auf die Gewinde aufbringen. Das Band entgegengesetzt der Richtung wickeln, in der das Außengewinde in das Innengewinde der Kabeleinführung eingeschraubt wird.

  • Seite 9: Anforderungen An Die Spannungsversorgung

    Installationsanleitung Planung MMI-20027503 April 2022 Variable Einstellung mA-Ausgänge 2 (optional) — Spannungsversorgung (intern oder extern): — Quelle: — Skalierung (Messanfang (LRV), Messende (URV)): — Fehlermaßnahme: Frequenzausgänge (optional) — Spannungsversorgung (intern oder extern): — Quelle: — Skalierung (Messanfang (LRV), Messende (URV)): —...
  • Seite 10 Planung Installationsanleitung April 2022 MMI-20027503 • Die Anforderungen an die Spannungsversorgung gehen von einem Messumformer pro Kabel aus. • Beim Einschalten muss die Spannungsversorgung kurzzeitig mindestens 1,5 A je Messumformer zur Verfügung stellen. Unterhalb von 18 VDC darf keine Spannung gezogen werden.
  • Seite 11 Installationsanleitung Planung MMI-20027503 April 2022 Kabeltyp Leiterquerschnitt Max. Kabellänge 9-adrige Version von Micro Mo- – 18 m tion für abgesetzte Montage 4-adrig (vom Anwender bereit- VDC 0,326 mm² 91 m gestellt) VDC 0,518 mm² 152 m VDC 0,823 mm² 305 m RS-485 0,326 mm²...
  • Seite 12 Planung Installationsanleitung April 2022 MMI-20027503 Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen...

  • Seite 13: Kapitel 3 Montage Und Sensorverkabelung

    Montage des Messumformers an einer Wand oder einer flachen Oberfläche Voraussetzungen • Emerson empfiehlt Befestigungselemente des Typs 8 mm-1,25 (5/16-18), die für die Prozessumgebung geeignet sind. Schrauben und Muttern sind nicht Teil der von Emerson bereitgestellten Standardausrüstung (Schrauben und Muttern für allgemeine Zwecke sind jedoch optional erhältlich).
  • Seite 14 Montage und Sensorverkabelung Installationsanleitung April 2022 MMI-20027503 Abbildung 3-1: Befestigung der Montagehalterung an einem Aluminium- Messumformer Abbildung 3-2: Befestigung der Montagehalterung an einem Edelstahl- Messumformer 2. Bei der Wandmontage die Montagehalterung an der vorbereiteten Oberfläche befestigen. Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen...
  • Seite 15 Installationsanleitung Montage und Sensorverkabelung MMI-20027503 April 2022 Abbildung 3-3: Wandhalterung und Abmessungen für einen Aluminium- Messumformer A. 71 mm B. 71 mm Abbildung 3-4: Wandhalterung und Abmessungen für einen Edelstahl- Messumformer A. 190,8 mm B. 93,2 mm Installationsanleitung...
  • Seite 16 Montage und Sensorverkabelung Installationsanleitung April 2022 MMI-20027503 3. Im Falle eines Aluminium-Messumformers die Halterung des Messumformers an der Wandhalterung bzw. der Halterung am Befestigungsrohr anbringen. Abbildung 3-5: Anbringen und Befestigen eines Aluminium-Messumformers an der Montagehalterung Tipp Um sicherzustellen, dass sämtliche Bohrungen der Montagehalterung korrekt ausgerichtet sind, müssen sämtliche Befestigungsschrauben vor dem Festziehen in die Bohrungen eingesetzt werden.

  • Seite 17: Anschluss Eines Abgesetzt Montierten Messumformers Am Sensor

    Installationsanleitung Montage und Sensorverkabelung MMI-20027503 April 2022 Abbildung 3-6: Anbringen der Halterung für die Montage an eines Aluminium- Messumformers an einem Befestigungsrohr Abbildung 3-7: Anbringen der Halterung für die Montage eines Edelstahl- Messumformers an einem Befestigungsrohr Anschluss eines abgesetzt montierten Messumformers am Sensor Für den Anschluss eines 4- bzw.
  • Seite 18 Das Kabel wie in der Sensordokumentation beschrieben an den Core-Prozessor des Sensors oder an den Anschlusskasten anschließen. Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter www.emerson.com. Prozedur 1. Die Abdeckung des Anschlussraums für den Anschluss zwischen Messumformer und Sensor öffnen, um die Anschlussklemmen freizulegen.
  • Seite 19 Installationsanleitung Montage und Sensorverkabelung MMI-20027503 April 2022 2. Das Sensorkabel in den Anschlussraum des Messumformers einführen. Abbildung 3-9: Durchführung für das Sensorkabel 3. Die Sensordrähte an die entsprechenden Anschlussklemmen anschließen. Wichtig Die Beidrähte des 4-adrigen Kabels ausschließlich am Sensor/Core-Prozessor-Ende des Kabels anschließen. Detaillierte Anweisungen hierzu finden sich in der Installationsanleitung des Sensors.

  • Seite 20: Erdung Der Messgerätekomponenten

    Montage und Sensorverkabelung Installationsanleitung April 2022 MMI-20027503 Abbildung 3-11: Anschlüsse für die 4-adrige Verkabelung zwischen Messumformer und Sensor Anmerkung Die vier Beidrähte des 9-adrigen Kabels mit der Erdungsschraube im Innern des Anschlusskastens verbinden. 4. Die Abdeckung des Anschlussraums für die Verkabelung zwischen Messumformer und Sensor wieder anbringen und die Schrauben mit einem Drehmoment von 1,58 N m bis 1,69 N m festziehen.

  • Seite 21: Drehen Des Messumformers Auf Dem Sensor (Optional)

    Installationsanleitung Montage und Sensorverkabelung MMI-20027503 April 2022 • Alle Erdungsleitungen so kurz wie möglich halten. Impedanz kleiner als 1 Ω. • Die Erdungsleitungen direkt an die Erde anschließen bzw. die entsprechenden Anlagenstandards beachten. Prozedur 1. Den Coriolis-Sensor gemäß den Anweisungen in der Installationsanleitung des betreffenden Coriolis-Sensors erden.

  • Seite 22: Drehen Des Bedieninterfaces Auf Dem Messumformer (Optional)

    Montage und Sensorverkabelung Installationsanleitung April 2022 MMI-20027503 2. Den Messumformer vorsichtig nach oben ziehen und in die gewünschte Position drehen. Der Messumformer kann in jede beliebige der acht verfügbaren Positionen gedreht werden. Es gibt allerdings einen Anschlag, der eine volle 360°-Drehung verhindert. Abbildung 3-13: Drehen des Messumformerkopfes 3.
  • Seite 23 Installationsanleitung Montage und Sensorverkabelung MMI-20027503 April 2022 Abbildung 3-15: Display-Komponenten A. Messumformergehäuse B. Darunterliegende Einfassung C. Display-Modul D. Display-Schrauben E. Deckelklammer F. Kopfschraube G. Display-Abdeckung Prozedur 1. Die Stromversorgung zum Gerät trennen. WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, nach dem Trennen der Spannungsversorgung fünf Minuten warten.

  • Seite 24: Drehen Des Sensoranschlusskastens An Einem Abgesetzt Montierten Messumformer (Optional)

    Montage und Sensorverkabelung Installationsanleitung April 2022 MMI-20027503 11. Die Deckelklammer durch Festziehen der Kopfschraube wieder anbringen. 12. Die Spannungsversorgung des Messumformers wiederherstellen. Drehen des Sensoranschlusskastens an einem abgesetzt montierten Messumformer (optional) Bei abgesetzten Installationen kann der Sensoranschlusskasten in einem Bereich von plus/ minus 180°...
  • Seite 25 Installationsanleitung Montage und Sensorverkabelung MMI-20027503 April 2022 3. Den Anschlusskasten vorsichtig in seine neue Position bringen und sicherstellen, dass er in dieser Position fixiert werden kann. 4. Die Klemme wieder in ihrer ursprünglichen Position anbringen und die Kopfschraube festziehen. Drehmoment 3,16 N m bis 3,39 N m. Abbildung 3-18: Wiederanbringen der Klemme Installationsanleitung...
  • Seite 26 Montage und Sensorverkabelung Installationsanleitung April 2022 MMI-20027503 Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen...

  • Seite 27: Kapitel 4 Verkabelung Der Kanäle

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Verkabelung der Kanäle Anmerkung Um ein Festfressen der Kabelverschraubungen an den Gewinden der Kabeleinführungen zu verhindern, Gleitmittel verwenden oder zwei bis drei Lagen PTFE-Band auf die Gewinde aufbringen. Das Band entgegengesetzt der Richtung wickeln, in der das Außengewinde in das Innengewinde der Kabeleinführung eingeschraubt wird.

  • Seite 28: Zugang Zu Den Verkabelungskanälen

    Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Zugang zu den Verkabelungskanälen Prozedur 1. Die Abdeckung des Verkabelungszugangs entfernen, um die Anschlüsse der Klemmleiste für die E/A-Verkabelung freizulegen. 2. Die aktivierten Kanäle des Messumformers (EIN) bestätigen sowie den Typ der zu verkabelnden Konfiguration unter Berücksichtigung der verfügbaren Optionen identifizieren.

  • Seite 29: Verkabelung Des Ma-Ausgangs

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-2: Etikett zur Kennzeichnung der Kanal- und Verkabelungskonfiguration Verkabelung des mA-Ausgangs Die Verkabelung des mA-Ausgangs darf nur in Installationen mit druckfester Kapselung, funkenfreien Installationen oder Ex-freien Installation erfolgen. Wichtig Die Installation und Verkabelung des Messgeräts darf nur von entsprechend geschulten Personen durchgeführt werden.

  • Seite 30: Verkabelung Des Ma-Ausgangs (Mit Externer Spannungsversorgung)

    Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Abbildung 4-3: Verkabelung des mA-Ausgangs (mit interner Spannungsversorgung) A. mA-Ausgang B. Kanal A, B oder C C. 820 Ω maximaler Messkreiswiderstand D. Signaleinheit 4.3.2 Verkabelung des mA-Ausgangs (mit externer Spannungsversorgung) Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Ausgangs erfolgen.

  • Seite 31: Verkabelung Des Ma/Hart ® -Ausgangs

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-5: mA-Ausgang mit externer Spannungsversorgung: maximaler Messkreiswiderstand 1100 1000 15.0 22.5 30.0 A. Maximaler Widerstand (Ω) B. Externe Spannungsversorgung (V) ® Verkabelung des mA/HART -Ausgangs Die Verkabelung des mA/HART-Ausgangs darf nur in Installationen mit druckfester Kapselung, funkenfreien Installationen oder Ex-freien Installation erfolgen.

  • Seite 32: Verkabelung Des Ma/Hart ® -Ausgangs (Mit Externer Spannungsversorgung)

    Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Abbildung 4-6: Verkabelung des mA/HART-Ausgangs (mit interner Spannungsversorgung) A. mA/HART-Ausgang B. Widerstand 250-600 Ω C. HART-Einheit ® 4.4.2 Verkabelung des mA/HART -Ausgangs (mit externer Spannungsversorgung) Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Ausgangs erfolgen.

  • Seite 33: Verkabelung Der Ma/Hart ® -Multidrop-Installation (Mit Interner Oder Externer Spannungsversorgung)

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-8: mA/HART-Ausgang mit externer Spannungsversorgung: maximaler Messkreiswiderstand 1100 1000 15.0 22.5 30.0 A. Maximaler Widerstand (Ω) B. Externe Spannungsversorgung (V) ® 4.4.3 Verkabelung der mA/HART -Multidrop-Installation (mit interner oder externer Spannungsversorgung) Prozedur Siehe Abbildung 4-9 für Informationen zur Verkabelung einer mA/HART-Multidrop-...

  • Seite 34: Verkabelung Des Frequenzausgangs

    Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Abbildung 4-9: mA/HART-Multidrop-Verkabelung A. Widerstand 250-600 Ω B. HART-kompatibler Host-Rechner oder Controller C. HART-kompatibler Messumformer (mit interner Spannungsversorgung) D. mA-HART-Anschlüsse des Micro Motion Messumformers 5700 (mit interner Spannungsversorgung) ™ E. SMART FAMILY Messumformer F.

  • Seite 35: Verkabelung Des Frequenzausgangs (Mit Externer Spannungsversorgung)

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-10: Verkabelung des Frequenzausgangs (mit interner Spannungsversorgung) A. Frequenzausgang B. Kanal B oder C C. Siehe Abbildung 4-11für Informationen zur Ausgangsamplitude im Verhältnis zum Lastwiderstand D. Zähler Abbildung 4-11: Frequenzausgang mit interner Spannungsversorgung: Ausgangsamplitude im Verhältnis zum Lastwiderstand [24 VDC (Nennwert) Open Circuit] 1000...
  • Seite 36 Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Abbildung 4-12: Verkabelung des Frequenzausgangs (mit externer Spannungsversorgung) A. Frequenzausgang B. Kanal B oder C C. 5-30 VDC (max.) D. Strombegrenzungswiderstand. Einen Widerstand auswählen, mit dem der Strom auf einen Wert unter 500 mA (Maximum) begrenzt werden kann. Strom = C (VDC)/D (Ohm). E.

  • Seite 37: Verkabelung Des Frequenzausgangs (Kanal D Mit Externer Spannungsversorgung)

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-14: Frequenzausgang mit interner Spannungsversorgung: Ausgangsamplitude im Verhältnis zum Lastwiderstand [24 VDC (Nennwert) Open Circuit] 2500 5000 7500 10000 A. Ausgangsamplitude (V) B. Lastwiderstand (Ω) 4.5.4 Verkabelung des Frequenzausgangs (Kanal D mit externer Spannungsversorgung) Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des...

  • Seite 38: Verkabelung Des Binärausgangs

    Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Verkabelung des Binärausgangs Für die Verkabelung des Binärausgangs in Installationen mit druckfester Kapselung, funkenfreien Installationen oder Ex-freien Installation wie hier beschrieben vorgehen. Wichtig Die Installation und Verkabelung des Messgeräts darf nur von entsprechend geschulten Personen durchgeführt werden.

  • Seite 39: Verkabelung Des Binärausgangs (Mit Externer Spannungsversorgung)

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-17: Binärausgang mit interner Spannungsversorgung: Ausgangsamplitude im Verhältnis zum Lastwiderstand [24 VDC (Nennwert) Open Circuit] 1500 2250 3000 A. Ausgangsamplitude (V) B. Lastwiderstand (Ω) 4.6.2 Verkabelung des Binärausgangs (mit externer Spannungsversorgung) Für die Verkabelung des Binärausgangs mit externer Spannungsversorgung mit Kanal B oder C wie hier beschrieben vorgehen.

  • Seite 40: Verkabelung Des Binärausgangs (Kanal D Mit Interner Spannungsversorgung)

    Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 4.6.3 Verkabelung des Binärausgangs (Kanal D mit interner Spannungsversorgung) Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Ausgangs erfolgen. Abbildung 4-19: Verkabelung des Binärausgangs (mit interner Spannungsversorgung) A. Binärausgang B. Siehe Abbildung 4-20 für Informationen zur Ausgangsamplitude im Verhältnis zum Lastwiderstand...

  • Seite 41: Verkabelung Des Binärausgangs (Kanal D Mit Externer Spannungsversorgung)

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 4.6.4 Verkabelung des Binärausgangs (Kanal D mit externer Spannungsversorgung) Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Ausgangs erfolgen. Abbildung 4-21: Verkabelung des Binärausgangs (mit externer Spannungsversorgung) A. Binärausgang B. 3-30 VDC (max.) C.

  • Seite 42: Verkabelung Des Ma-Eingangs

    Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Verkabelung des mA-Eingangs Für die Verkabelung des mA-Eingangs in Installationen mit druckfester Kapselung, funkenfreien Installationen oder Ex-freien Installation wie hier beschrieben vorgehen. Wichtig Die Installation und Verkabelung des Messgeräts darf nur von entsprechend geschulten Personen durchgeführt werden.

  • Seite 43: Verkabelung Des Binäreingangs

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-24: Verkabelung des mA-Eingangs (mit externer Spannungsversorgung) A. mA-Eingang B. 100 Ω Eingangswiderstand an Kanal D C. 4-20 mA Eingangseinheit D. 30 VDC (max.) Verkabelung des Binäreingangs Für die Verkabelung des Binäreingangs in Installationen mit druckfester Kapselung, funkenfreien Installationen oder Ex-freien Installation wie hier beschrieben vorgehen.

  • Seite 44: Verkabelung Des Binäreingangs (Mit Externer Spannungsversorgung)

    Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 4.9.2 Verkabelung des Binäreingangs (mit externer Spannungsversorgung) Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Eingangs erfolgen. Abbildung 4-26: Verkabelung des Binäreingangs (mit externer Spannungsversorgung) A. Binäreingang B. Kanal C oder D C.

  • Seite 45: Verkabelung Des Frequenzeingangs (Mit Externer Spannungsversorgung)

    Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-27: Verkabelung des Frequenzeingangs (mit interner Spannungsversorgung) A. Frequenzeingang B. Frequenzeingangseinheit C. (optional) 1-10 kΩ Widerstand/Open Collector D. (optional) 3-30 VDC 4.10.2 Verkabelung des Frequenzeingangs (mit externer Spannungsversorgung) Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Eingangs erfolgen.
  • Seite 46 Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Abbildung 4-29: Aktive Spannungsversorgung von Kanal A (intern) und passive Spannungsversorgung von Kanal D (extern) A. mA-Ausgang von Kanal A B. mA-Eingang von Kanal D C. Anschlüsse D. Maximaler Messkreiswiderstand 820 Ohm inklusive 100 Ohm (H) für den mA-Eingang (250 bis 600 Ohm für die HART Kommunikation) E.
  • Seite 47 Installationsanleitung Verkabelung der Kanäle MMI-20027503 April 2022 Abbildung 4-30: Passive Spannungsversorgung von Kanal A (extern) und passive Spannungsversorgung von Kanal D (extern) A. mA-Ausgang von Kanal A B. mA-Eingang von Kanal D C. Anschlüsse D. Maximaler Messkreiswiderstand inklusive 100 Ohm (I) für den mA-Eingang – siehe Abbildung 4-31.
  • Seite 48 Verkabelung der Kanäle Installationsanleitung April 2022 MMI-20027503 Abbildung 4-31: mA/HART-Ausgang mit externer Spannungsversorgung: maximaler Messkreiswiderstand 1100 1000 15.0 22.5 30.0 A. Maximaler Widerstand (Ω) B. Externe Spannungsversorgung (V) Anmerkung Bei der Berechnung des Messkreiswiderstands müssen 100 Ohm für den mA-Eingang berücksichtigt werden.

  • Seite 49: Kapitel 5 Verkabelung Der Spannungsversorgung

    Installationsanleitung Verkabelung der Spannungsversorgung MMI-20027503 April 2022 Verkabelung der Spannungsversorgung In die Spannungsversorgungsleitung kann ein vom Anwender bereitgestellter Schalter integriert werden. Wichtig Um die Anforderungen der Niederspannungsrichtlinie 2014/35/EU (europäische Installationen) zu erfüllen, muss verifiziert werden, dass sich der Messumformer in unmittelbarer Nähe zu einem Schalter befindet.
  • Seite 50 Verkabelung der Spannungsversorgung Installationsanleitung April 2022 MMI-20027503 3. Die Spannungsversorgung verkabeln. • Gleichspannungsversorgung: Die Verbindung mit den Anschlussklemmen + und – herstellen. • Wechselspannungsversorgung: Die Verbindung mit den Anschlussklemmen L/L1 (Phase) und N/L2 (Neutralleiter) herstellen. BEACHTEN Für die E/A-Verkabelung nicht die für die Spannungsversorgung spezifizierte Kabeleinführung verwenden (siehe Abbildung 5-1), um ein Quetschen der Adern...

  • Seite 51: Kapitel 6 Verkabelung Des Druckers

    Installationsanleitung Verkabelung des Druckers MMI-20027503 April 2022 Verkabelung des Druckers Prozedur Die Anschlussklemmen des RS-232-RS-485-Adapters an die Anschlussklemmen des Messumformers anschließen. Konverter Anschlüsse K2 ADE • Verbindung der Anschlussklemme 1 von K2 ADE mit An- schlussklemme 10 von Kanal E, RS-485B •...
  • Seite 52 Verkabelung des Druckers Installationsanleitung April 2022 MMI-20027503 Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen...

  • Seite 53: Kapitel 7 Einschalten Des Messumformers

    Installationsanleitung Einschalten des Messumformers MMI-20027503 April 2022 Einschalten des Messumformers Für die Durchführung von Konfigurations- und Inbetriebnahmeaufgaben sowie für Prozessmessungen muss der Messumformer eingeschaltet sein. Prozedur WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, dann darf die Gehäuseabdeckung nicht abgenommen werden, solange der Messumformer mit Spannung versorgt wird.
  • Seite 54 Einschalten des Messumformers Installationsanleitung April 2022 MMI-20027503 Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen...

  • Seite 55: Kapitel 8 Konfiguration Des Messumformers Mittels Menügeführter Einrichtung

    Installationsanleitung Konfiguration des Messumformers mittels menügeführter Einrichtung MMI-20027503 April 2022 Konfiguration des Messumformers mittels menügeführter Einrichtung Bei der Erstinbetriebnahme des Messumformers wird auf dem Display des Messumformers ein Menü für die geführte Konfiguration angezeigt. Dieses Tool führt den Anwender durch die grundlegende Konfiguration des Messumformers.
  • Seite 56 Konfiguration des Messumformers mittels menügeführter Einrichtung Installationsanleitung April 2022 MMI-20027503 Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen...

  • Seite 57: Kapitel 9 Verwendung Der Display-Bedienelemente

    Installationsanleitung Verwendung der Display-Bedienelemente MMI-20027503 April 2022 Verwendung der Display- Bedienelemente Das Interface des Messumformers umfasst ein Display (LCD-Panel) und vier optische Schalter – die Pfeiltasten links, auf, ab und rechts – für den Menüzugriff und die Navigation innerhalb der Bildschirmmasken. Prozedur 1.
  • Seite 58 Verwendung der Display-Bedienelemente Installationsanleitung April 2022 MMI-20027503 ist der entsprechenden Schalter zu aktivieren und anschließend eine Sekunde lang zu halten. Der Schalter kann wieder losgelassen werden, wenn der gewünschte Bildschirminhalt markiert wurde. Abbildung 9-2: Beispiel 1: Aktive Anzeigepfeile auf dem Display des Messumformers Abbildung 9-3: Beispiel 2: Aktive Anzeigepfeile auf dem Display des Messumformers...

  • Seite 59: Kapitel 10 Verfügbarer Service-Port

    Installationsanleitung Verfügbarer Service-Port MMI-20027503 April 2022 Verfügbarer Service-Port Der Service-Port dient zum Herunterladen oder Hochladen von Daten aus bzw. in den Messumformer. Für den Zugriff auf den Service-Port kann jede handelsübliche USB-Hardware wie beispielsweise ein USB-Stick oder ein USB-Kabel verwendet werden. WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, dann darf die Gehäuseabdeckung nicht abgenommen werden, solange der Messumformer mit Spannung versorgt wird.
  • Seite 60 Verfügbarer Service-Port Installationsanleitung April 2022 MMI-20027503 Micro Motion Messumformer 5700 mit konfigurierbaren Ein- und Ausgängen...
  • Seite 61 Installationsanleitung Verkabelung des Micro Motion Messumformers 5700 mit dem Micro Motion Messumformer 3100 MMI-20027503 April 2022 Verkabelung des Micro Motion Messumformers 5700 mit dem Micro Motion Messumformer 3100 Voraussetzungen • Die Kanalkonfiguration des Messumformers als Binärausgang muss vor der Verkabelung erfolgen. •...
  • Seite 62 © 2022 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres jeweiligen Inhabers.
