Kapitel 10 - Frequenzschutzfunktionen
Das Gerät bietet zwei Stufen des Überfrequenzschutzes. Folgende Einstellungen sind für Überfrequenzen
relevant:
● F<1 Stand: zur Aktivierung bzw. Deaktivierung des Unterfrequenzschutzes für die relevante Stufe
● F<1 Einstellung: zum Definieren der Frequenz-Ansprecheinstellung
● F<1 Staffelzeit: zum Festlegen der Zeitverzögerung
2.2.2 LOGIK DES ÜBERFREQUENZSCHUTZES
Freq Averaging
F<1 Einstellung
F<1 Stand
Freigegeben
Alle P. stromlos
Frequ. n. gefund
F<1 Zeitst.bl.

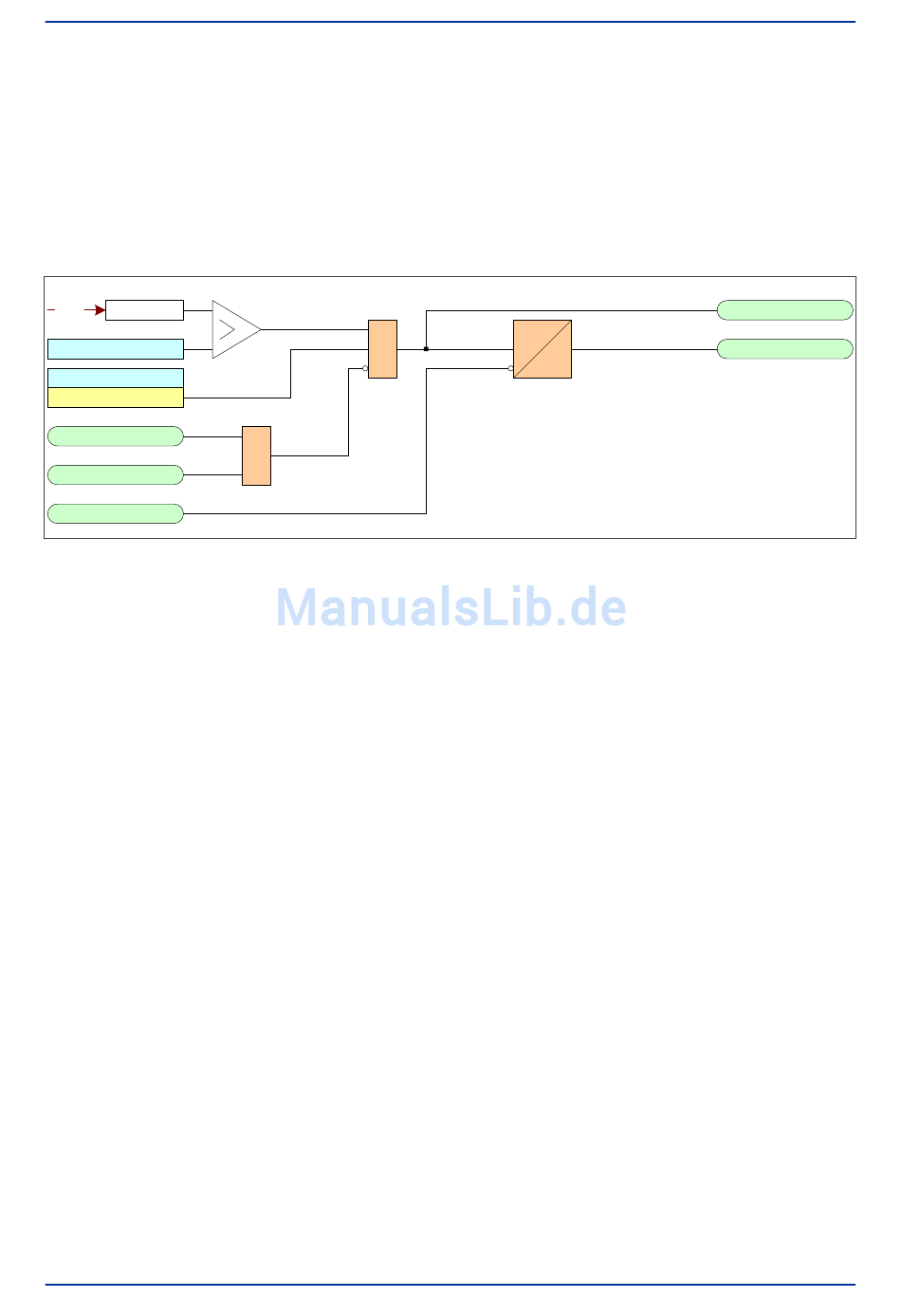

Abbildung 128: Überfrequenzlogik (eine Stufe)
Wenn die Frequenz über der Einstellung liegt und nicht blockiert ist, startet der Konstantzeit-Zeitgeber. Wenn
dieser abgelaufen ist, wird eine Auslösung erzeugt. Wenn die Frequenz nicht bestimmt werden kann, wird
die Funktion blockiert.
2.2.3

ANWENDUNGSHINWEISE

2.2.3.1 EINSTELLUNGSRICHTLINIEN
Nach Änderungen im Netz, die durch Fehler oder andere Betriebseinflüsse verursacht werden, ist es
möglich, dass mehrere Teilsysteme innerhalb des Stromnetzes gebildet werden. Es ist wahrscheinlich, dass
der Betrieb dieser Teilsysteme durch ein Ungleichgewicht zwischen Stromerzeugung und Last beeinträchtigt
wird. Die „Inseln", bei denen die Stromerzeugung größer als die vorhandene Last ist, sind von
Überfrequenzzuständen abhängig. Schwerwiegende Überfrequenzzustände können für viele industrielle
Lasten inakzeptabel sein, da diese Zustände die Drehzahlen von Motoren beeinflussen. Das
Überfrequenzelement kann eine solche Bedingung erkennen.
276
&
1
P544/6 (ohne Distanz)
DT
F<1 Anregung
F<1 Aus
V00862
P54x2NoZ-TM-DE-1
