Kapitel 6 - Automatische Wiedereinschaltung (AWE)
Auslös. Schutz
3 p AWE Läuft
LS Aus -Mld .
Pausenzeit
Auto-close
AWE Sperrzeit
Erfolgreiche automatische
Wiedereinschaltung
V03395

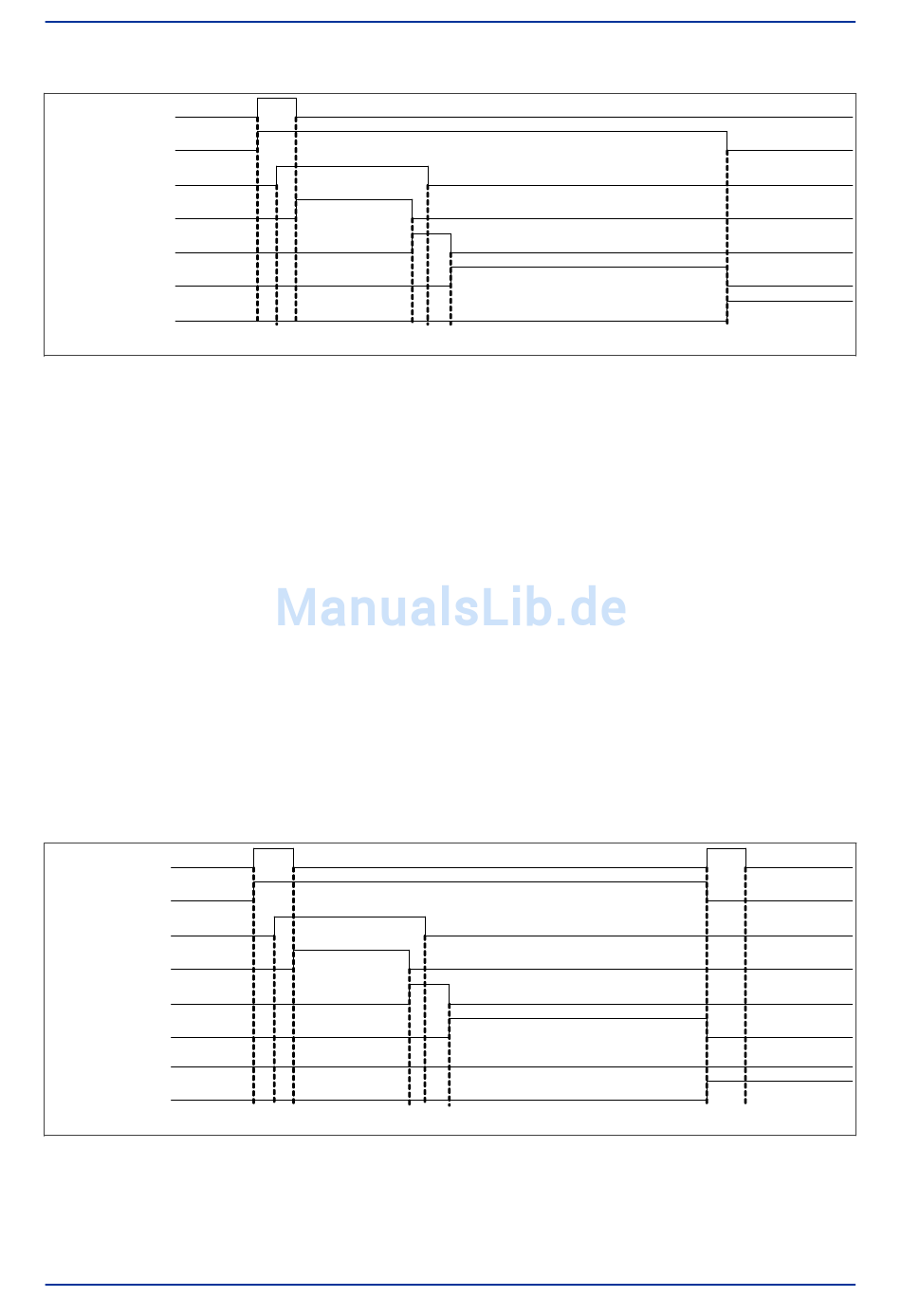

Abbildung 38: AWE-Sequenz bei einer vorübergehenden Störung
Nach Einsetzen der Störung spricht der Schutz an und gibt ein Auslösesignal aus. Gleichzeitig wird das
„AWE läuft"-Signal aktiviert. Kurz danach öffnet der Leistungsschalter, wie durch das Signal „LS Aus-Mld.
" angezeigt. Durch das Öffnen des LS verschwindet die Störung und der Schutz wird zurückgesetzt. Sobald
dies geschieht, wird die Pausenzeitstufe gestartet und der Ausgang bleibt im Zustand „hoch", bis die
eingestellte Pausenzeit abgelaufen ist, wonach sie zurückgesetzt wird und die Wiedereinschaltvorrichtung
den Befehl zum automatischen Schließen des Leistungsschalters ausgibt. Da die Störung beseitigt wurde,
schließt der Leistungsschalter und bleibt geschlossen. Wenn der Impuls „Automatisches Schließen" beendet
ist, beginnt die Sperrzeitstufe zu laufen. Wenn keine weitere Störung erkannt wird, bevor die Sperrzeitstufe
abläuft, wird die automatische Wiedereinschaltung als erfolgreich betrachtet, was durch das Signal
„Erfolgreiche automatische Wiedereinschaltung" angezeigt wird.
3.4.2 AWE-STEUERSEQUENZ – ENTSTEHENDE/TEILWEISE PERMANENTE STÖRUNG
Die nachstehende Abbildung zeigt die Steuersequenz für eine automatische Wiedereinschaltung mit einem
Versuch, bei welcher die Störung nicht durch den ersten AWE-Zyklus beseitigt wird. Die Sequenz beginnt in
ähnlicher Weise wie bei einer vorübergehenden Störung, aber in diesem Fall ist die Störung nicht
vorübergehend (sie kann permanent sein oder sich zu einer Störung entwickeln, von der mehrere Phasen
betroffen sind). Dieser Fall zeigt das Einsetzen einer entstehenden Störung, bevor die Sperrzeit abgelaufen
ist. Wenn die Wiedereinschaltvorrichtung erkennt, dass der Schutz ausgelöst hat, wird der Zyklus beendet.
Die Wiedereinschaltvorrichtung wechselt in den Sperrzustand und das Signal „AWE läuft" wird
zurückgesetzt.
Auslös. Schutz
3p AWE Läuft
LS Aus -Mld .
Pausenzeit
Auto-close
AWE Sperrzeit
Erfolgreiche automatische
Wiedereinschaltung
AWE-Sperre
V03396
Abbildung 39: AWE-Sequenz bei einer entstehenden oder permanenten Störung
